| MOQ: | 1 |
| कीमत: | USD8000-USD1200/SET |
| स्टैंडर्ड पैकेजिंग: | नियमित फिल्म और कार्टन के साथ |
| वितरण अवधि: | जमा के 15 दिन बाद |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 30सेट/माह |
हे दोस्तों, चलो इस परियोजना को 4 उप-परियोजनाओं में विभाजित करते हैं यहाँ, यहाँ अंतिम उप-परियोजना है
परियोजनापूर्ण एयर कंडीशनर घटक विसर्जन पूर्व उपचार और पाउडर कोटिंग उत्पादन लाइन
दस्तावेज का संदर्भःCTI-EXP-2026-ACPC
तिथिः३० अगस्त,2026

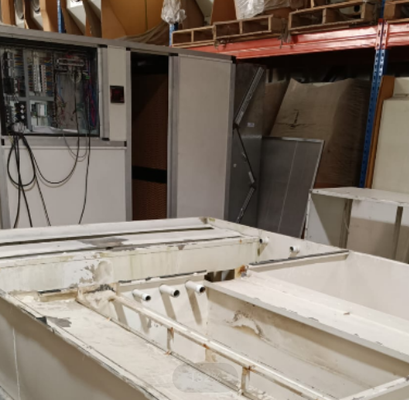

भारी शुल्क 108kW इलेक्ट्रिक सख्त भट्ठी 120 मिमी उच्च घनत्व रॉक ऊन इन्सुलेशन और दो-पंख दरवाजे के साथ.
भारी 300 किलोग्राम स्टील संरचनाओं पर थर्मोसेटिंग पाउडर के लिए समान क्रॉस-लिंकिंग प्रदान करता है।
परियोजना 4
|
पैरामीटर |
विनिर्देश
|
|
मंत्रिमंडल का आवंटन |
कुल 2 नियंत्रण कैबिनेटः पानी सुखाने के लिए कैबिनेट 1 ओवन और स्प्रे बूथ / रिकवरी; पाउडर क्यूरिंग ओवन के लिए कैबिनेट 2 |
|
मुख्य विद्युत घटक |
चिंट इलेक्ट्रिक प्रीमियम कम वोल्टेज ब्रेकर, संपर्कक, थर्मल रिले और डिजिटल तापमान नियंत्रक |
|
नियंत्रण कार्य |
डिजिटल डिस्प्ले के साथ स्वचालित तापमान विनियमन, परिसंचरण प्रशंसकों के लिए विलंबित बंद, स्टार्टअप / बंद होने से पहले श्रव्य / दृश्य अलार्म, चरण हानि, अधिभार और शॉर्ट सर्किट सुरक्षा |
|
वायरिंग और केबलिंग |
जियांगयांग केबल (राष्ट्रीय मानक); सेंसर केबल्स विद्युत चुम्बकीय हस्तक्षेप (ईएमसी) का विरोध करने के लिए 3-वायर परिरक्षित केबल्स का उपयोग करते हैं |
विदेशी स्थापना के दौरान परियोजना के स्पष्ट निष्पादन को सुनिश्चित करने के लिए, कार्य खरीदार (पक्ष ए) और विक्रेता (पक्ष बी) के बीच इस प्रकार विभाजित हैंः
|
श्रेणी |
विशिष्ट कार्य / वस्तु |
उत्तरदायी पक्ष
|
|
विद्युत कार्य |
कारखाने के सबस्टेशन से उपकरण नियंत्रण कैबिनेट तक मुख्य बिजली आपूर्ति मार्ग |
खरीदार (पक्ष ए) |
|
विद्युत कार्य |
कंट्रोल कैबिनेट से अलग-अलग मोटर्स, हीटर और सेंसर के लिए वायरिंग |
विक्रेता (पक्ष बी) |
|
सिविल और प्लांट संरचना |
संयंत्र प्रकाश व्यवस्था, अग्नि सुरक्षा प्रणाली, सामान्य संयंत्र वेंटिलेशन/निकास नलिकाएं |
खरीदार (पक्ष ए) |
|
सिविल और प्लांट संरचना |
छत के उद्घाटन, जलरोधक/लीक सील, अपशिष्ट जल/निकास गैस उपचार सुविधाएं |
खरीदार (पक्ष ए) |
|
सिविल और प्लांट संरचना |
सिविल नींव, प्रबलित कंक्रीट फर्श, खाई और जल निकासी नहरें |
खरीदार (पक्ष ए) |
|
उपयोगिता पाइपिंग |
उपकरण के कनेक्शन बिंदुओं तक पानी/संपीड़ित वायु आपूर्ति पाइप |
खरीदार (पक्ष ए) |
|
उपयोगिता पाइपिंग |
उपकरण के कनेक्शन बिंदुओं से आंतरिक एक्ट्यूएटर तक पाइप, वाल्व और वायवीय लाइनें |
विक्रेता (पक्ष बी) |
|
साइट पर स्थापना |
उपकरण का उतार-चढ़ाव, फोर्कलिफ्ट, क्रेन की आपूर्ति, विद्युत और बिजली की स्थापना |
खरीदार (पक्ष ए) |
|
साइट पर स्थापना |
भौतिक स्थिति, यांत्रिक असेंबली, विद्युत वायरिंग और सिस्टम कमीशनिंग |
विक्रेता (पक्ष बी) |
|
रसद और रहने की व्यवस्था |
विक्रेता के इंस्टॉलेशन इंजीनियरों के लिए आवास, भोजन और स्थानीय परिवहन |
खरीदार (पक्ष ए) |
मूल्य निर्धारण की शर्तेंःनीचे सूचीबद्ध सभी आंकड़े यूएसडी में एफओबी चाइना पोर्ट शुद्ध उपकरण मूल्य (यूएसडी/आरएमबी विनिमय दर = 6) का प्रतिनिधित्व करते हैं।7विदेशी माल ढुलाई, अंतर्राष्ट्रीय शिपिंग, स्थानीय कर, सीमा शुल्क और स्थापना श्रम शुल्क शामिल हैं जब तक कि स्पष्ट रूप से सूचीबद्ध न हो।
|
नहीं. |
उपकरण मॉड्यूल का वर्णन |
विनिर्देश सारांश |
मात्रा |
मूल्य (USD)
|
|
1 |
विसर्जन पूर्व उपचार प्रणाली |
4 टैंक (L4.5m × W2.0m × H3.5m), 3.0mm SUS स्टेनलेस आंतरिक, 100mm ट्यूबिंग बाहरी |
1 सेट |
$27,164.18 |
|
2 |
विद्युत पाउडर उपचार ओवन |
L4.5m × W3.09m × H4.1m, 120mm रॉकवूल इन्सुलेशन, डबल दरवाजे |
1 सेट |
$2,522.39 |
|
3 |
कोरिंग ओवन हीटिंग सिस्टम |
108 किलोवाट के इलेक्ट्रिक फिनाइड ट्यूब (2kW × 54), 5.5kW के हाई टेम्परेचर सर्कुलेशन फैन |
1 सेट |
$2,328.36 |
|
4 |
निलंबन ओवरहेड ट्रैक |
MY-XT-200 भारी ट्रैक (कुल 30 मीटर), गैन्ट्री संरचना, 24 ट्रॉली पहियों |
1 सेट |
$1,746.27 |
|
5 |
पाउडर स्प्रे बूथ और पहली वसूली |
L4.5m × W2.5m × H4.1m, 50mm रॉकवूल पैनल, 7-कार्ट्रिज पल्स रिकवरी |
1 सेट |
$6,597.01 |
|
6 |
माध्यमिक पाउडर रिकवरी टॉवर |
L1.4m × W1.4m × H4.0m, 9 नैनो-फिल्म कारतूस, 15 kW निकास पंखे, साइलेंसर बॉक्स |
1 सेट |
$6,985.07 |
|
7 |
विद्युत जल आर्द्रता सुखाने की भट्ठी |
L4.5m × W3.09m × H3.8m, 120 मिमी रॉकवूल इन्सुलेशन, डबल दरवाजे |
1 सेट |
$2,328.36 |
|
8 |
सूखी भट्ठी हीटिंग सिस्टम |
84 किलोवाट के इलेक्ट्रिक फिनेड ट्यूब (2kW × 42), 5.5kW के उच्च तापमान वाले सर्कुलेशन वेंटिलेटर |
1 सेट |
$1,940.30 |
|
9 |
मैनुअल इलेक्ट्रोस्टैटिक पाउडर गन |
2026 स्मार्ट डुअल-डिजिटल डिस्प्ले गन, एसएस हॉपर, केसीआई पाउडर पंप, गाड़ी |
1 सेट |
$1,358.21 |
|
10 |
केंद्रीकृत नियंत्रण प्रणाली |
2 सेट कंट्रोल कैबिनेट, चिंट ब्रेकर/स्विच, ईएमसी स्कैल्ड सेंसर वायर्स |
2 सेट |
$2,522.39 |
|
11 |
सतह की पेंटिंग और परिष्करण |
पुट्टी भरने, विरोधी जंग प्राइमर कोट, अंतिम पॉलीयूरेथेन शीर्ष कोट खत्म |
1 लोट |
388 डॉलर।06 |
|
12 |
कारखाना निर्माण श्रम |
कारखाने के संरचनात्मक निर्माण, काटने, वेल्डिंग और असेंबली श्रम |
1 लोट |
$6,208.96 |
|
कुल मूल्य (EXW / FOB चीन बंदरगाह, कर और माल ढुलाई को छोड़कर): |
$62,089.55 अमरीकी डालर |
|||
वारंटी अवधिःखरीदार की साइट पर अंतिम परिचालन स्वीकृति की तारीख से 12 महीने।
●विनिर्माण गुणवत्ता:सभी उपकरण संरचनात्मक पैनलों को मॉड्यूलर knock-down इकाइयों में पूर्वनिर्मित किया जाता है ताकि मानक उच्च घन (40HQ) कंटेनरों में विदेशी समुद्री माल शिपिंग की सुविधा हो सके।
●वारंटी मरम्मतःवारंटी अवधि के दौरान डिजाइन या विनिर्माण दोषों के कारण दोषपूर्ण भागों की निःशुल्क मरम्मत या प्रतिस्थापन। ऑपरेटर-प्रेरित गलत संचालन के लिए, प्रतिस्थापन भागों की लागत पर आपूर्ति की जाती है।
●तकनीकी सहायता और प्रतिक्रियाःदोष की सूचना के 2 घंटे के भीतर दूरस्थ तकनीकी सहायता प्रदान की जाएगी। यदि साइट डिस्पैचिंग की आवश्यकता है, तो प्रमाणित इंजीनियरों को 48 घंटों के भीतर तैनात किया जाएगा।
●प्रशिक्षण सेवाएं:इसमें खरीदार के ऑपरेटरों और रखरखाव कर्मियों के लिए संचालन, दैनिक निवारक रखरखाव और बुनियादी समस्या निवारण को कवर करने वाले कम से कम 3 दिनों का व्यावहारिक प्रशिक्षण शामिल है।
आज हमने यह प्रोजेक्ट Proposal and Quotation पूरा कर लिया था।
