हे दोस्तों, चलो इस परियोजना को 4 उप-परियोजनाओं में विभाजित करते हैं यहाँ, यहाँ वर्तमान 2nd उप-परियोजना है
परियोजनापूर्ण एयर कंडीशनर घटक विसर्जन पूर्व उपचार और पाउडर कोटिंग उत्पादन लाइन
दस्तावेज का संदर्भःCTI-EXP-2026-ACPC
तिथिः28 अगस्त,2026
वैश्विक ग्राहकों के लिए सूचनाःयह प्रस्ताव पूर्ण तकनीकी विनिर्देशों, प्रक्रिया कार्यप्रवाह, प्रणाली वास्तुकला, सुरक्षा दिशानिर्देशों,और एयर कंडीशनर के धातु संलग्नक और घटकों के लिए डिज़ाइन किए गए एक स्वचालित/अर्ध-स्वचालित औद्योगिक पाउडर कोटिंग संयंत्र के लिए आपूर्ति का मानक दायरा.
परियोजना 2
जब हमने इस विशेष बैच प्रकार के पाउडर कोटिंग लाइन को एयर कंडीशनर के लिए डिज़ाइन किया,हमारे प्राथमिक सिरदर्द सिर्फ 200 डिग्री सेल्सियस के इलाज के निशान को हिट नहीं कर रहा था यह पता लगाना था कि कैसे 4 चरण सिलान टैंकों और नमी सुखाने ओवन के बीच पानी खींचने को रोकने के लिए. यदि आपने कभी भी भारी स्टील फ्रेम (दोहरे हैंगर के साथ 300 किलोग्राम तक) पर फ्लैश-रोस्ट का सामना किया है,
आप जानते हैं मानक कैटलॉग विनिर्देशों यह कटौती नहीं करते. हम एक ओवरहेड monorail लूप भूमि परिवहन गाड़ियों के साथ संयोजन समाप्त कर दिया ताकि श्रमिकों 3.8 मीटर पैनलों ले जाने के लिए अपनी पीठ नहीं तोड़ रहे हैं.
नीचे हम निर्माण और मानक 40HQ कंटेनरों में बाहर जहाज सेटअप की सटीक इंजीनियरिंग टूटने है कोई फ्लफ, सिर्फ कच्चे तकनीकी मापदंडों और वास्तविक निर्माण विनिर्देशों
उत्कृष्ट पेंट आसंजन और दीर्घकालिक संक्षारण विरोधी प्रदर्शन सुनिश्चित करने के लिए पूर्ण सतह तेल हटाने, उत्कीर्णन और सिलैन निष्क्रियता के लिए डिज़ाइन किया गया।
|
पैरामीटर |
विनिर्देश
|
|
प्रसंस्करण क्षमता/गति |
डिजाइन प्रक्रिया दरः 10 मिनट / हैंगर (बैच दर) |
|
समग्र आयाम (प्रणाली) |
L8.5 m × W4.6 m × H3.5 m |
|
एकल टैंक आयाम |
L4.5 m × W2.0 m × H3.5 m (4 व्यक्तिगत टैंक इकाइयां) |
|
आंतरिक प्लेट सामग्री |
3.0 मिमी SUS304 / SUS201 स्टेनलेस स्टील प्लेट सीमलेस वेल्डिंग |
|
बाहरी संरचनात्मक ढांचा |
100 मिमी × 100 मिमी × 3.0 मिमी स्क्वायर स्टील ट्यूबिंग भारी शुल्क संरचना |
|
टैंक विन्यास |
टैंक 1: वसा हटाने वाला टैंक 2: कुल्ला 1 टैंक 3: सिलान निष्क्रियता टैंक 4: कुल्ला 2 |

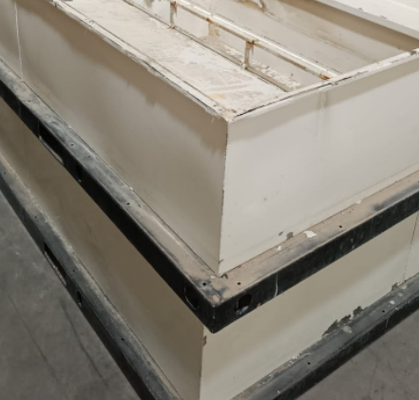

तेजी से धूल चिपकने के लिए धातु की सतह को तैयार करने के लिए workpieces पर शेष नमी को हटा देता है।
|
पैरामीटर |
विनिर्देश
|
|
ओवन के आंतरिक/बाहरी आयाम |
L4.5 m × W3.09 m × H3.8 m (बाहरी लिफाफा) |
|
संरचनात्मक निर्माण |
मॉड्यूलर सैंडविच पैनल ब्रिज प्रकार की इन्सुलेशन संरचना। आंतरिक प्लेटः 0.7 मिमी जस्ती स्टील; बाहरी प्लेटः 0.6 मिमी रंग-लेपित स्टील (सफेद) |
|
थर्मल इन्सुलेशन |
120 मिमी उच्च घनत्व वाले रॉक वॉल (घनत्वः 100-110 किलोग्राम/एम 3), सीम पर सिलिकेट एल्यूमीनियम वॉल भरने के साथ। सतह का तापमान ≤ परिवेश + 10°C |
|
हीटिंग स्रोत और क्षमता |
इलेक्ट्रिक हीटिंग एलिमेंट (फिनड एसएस हीटिंग ट्यूब, 2kW × 42 pcs = 84 kW कुल शक्ति) |
|
वायु पुनर्मूल्यांकन प्रणाली |
ऊपरी चूषण और नीचे की आपूर्ति 5.5 किलोवाट के उच्च तापमान वाले केन्द्रापसारक पंखे (16Mn रोलर, सी-प्रकार ड्राइव) के माध्यम से मजबूर गर्म हवा परिसंचरण |
|
सूखी थर्मल पैरामीटर |
ऑपरेटिंग तापमान: 120°C ~ 160°C लक्ष्य तापमान तक 25°C ≤ 40 मिनट। ऊर्जा की खपतः ~84 kWh |
उच्च तापमान के बेकिंग फर्नेस को एक समान सुरक्षात्मक खोल में थर्मोसेटिंग पाउडर कोटिंग्स को पिघलने, प्रवाह करने और क्रॉस-लिंक करने के लिए डिज़ाइन किया गया है।
|
पैरामीटर |
विनिर्देश
|
|
ओवन लिफाफे के आयाम |
L4.5 m × W3.09 m × H4.1 m |
|
संरचनात्मक पैनल विनिर्देश |
नॉक-डाउन मॉड्यूलर पैनल; 0.7 मिमी जस्ती आंतरिक / 0.6 मिमी रंग-लेपित बाहरी / 120 मिमी रॉक वूल बोर्ड (100 किलोग्राम/एम 3) |
|
दरवाजे और किनारे की सजावट |
पी-प्रकार के उच्च तापमान वाले सिलिकॉन रबर सीलिंग पट्टी के साथ डबल खुले दरवाजे (2 पंख); 1.2 मिमी ठंडा लुढ़का हुआ स्टील आकाश नीले रंग के बाहरी कोने की लपेट |
|
हीटिंग स्रोत और क्षमता |
इलेक्ट्रिक हीटिंग एलिमेंट्स (फिनड हीटिंग ट्यूब, 2kW × 54 pcs = 108 kW कुल शक्ति) निचले किनारों के साथ लगाए गए |
|
पुनरावर्तन पंखे इकाई |
5.5 किलोवाट उच्च तापमान वाले केन्द्रापसारक पंखे (P=5.5 किलोवाट, 4-72-5A मॉडल, 16Mn थर्मल-प्रतिरोधी इम्पेलर) |
|
थर्मल मापदंडों को कठोर करना |
ऑपरेटिंग तापमानः 180°C ~ 200°C. इलाज का समयः 15-20 मिनट. गर्म करने का समयः कमरे का तापमान 25°C से 200°C. ≤ 40 मिनट. ऊर्जा की खपतः ~108 kWh. |
आज यह सब है, चलो इसे कल 29 अगस्त को जारी रखें
