जगह की कमी वाले कारखानों के लिए इंजीनियर किया गया (5.60 मीटर और 6.20 मीटर चौड़ाई विकल्प)। CoatTech 12-15 दिनों की ऑन-साइट स्थापना और कमीशनिंग सहायता के साथ CNAS-प्रमाणित 60 मिनट की अग्नि-रेटेड रॉक ऊन पैनल प्रणाली प्रदान करता है।
ग्राहक इसे कस्टम औद्योगिक कोटिंग सिस्टम, 60 मिनट का फायर रेटेड पैनल, रॉक वूल सैंडविच पैनल, कॉम्पैक्ट स्प्रे बूथ लेआउट, ऑन-साइट कमीशनिंग सेवा भी कहते हैं।
नई कोटिंग लाइनों को एकीकृत करते समय या औद्योगिक स्प्रे रूम को विभाजित करते समय, निर्माताओं को अक्सर दो महत्वपूर्ण बाधाओं का सामना करना पड़ता है:
संकीर्ण कारखाने के पदचिह्नऔरसख्त स्थानीय अग्नि सुरक्षा नियम.
CoatTech का कस्टम मॉड्यूलर रॉक वूल पार्टीशन सिस्टम विशेष रूप से दोनों समस्याओं को एक साथ हल करने के लिए इंजीनियर किया गया है। प्रमाणित 60 मिनट की अग्नि प्रतिरोध के साथ मिलीमीटर-सटीक स्थानिक लेआउट को जोड़कर, हम सुनिश्चित करते हैं कि आपका उपकरण पूरी तरह से फिट बैठता है, स्थानीय सुरक्षा ऑडिट को निर्बाध रूप से पास करता है, और विश्वसनीय रूप से संचालित होता है।
1.60-मिनट अग्नि प्रतिरोध रेटिंग:GB/T 9978 मानकों (CNAS / CMA / ILAC-MRA मान्यता प्राप्त) के तहत आधिकारिक तौर पर परीक्षण और प्रमाणित।
2. अनुरूपित स्थानिक लेआउट:साइट की अधिकतम चौड़ाई के लिए विशेष रूप से डिज़ाइन किए गए पूर्व-इंजीनियर विकल्प5.60 मी (विकल्प 1)या6.20 मी (विकल्प 2).
3. उच्च घनत्व इन्सुलेशन:100 किग्रा/वर्ग मीटर गैर-दहनशील रॉक ऊन कोर से भरे 50 मिमी दो तरफा रंगीन स्टील पैनल के साथ निर्मित।
4. टर्नकी ऑन-साइट परिनियोजन:1 अनुभवी फील्ड इंजीनियर को आपकी सुविधा के लिए भेजा गया है12-15 दिनसंरचनात्मक संयोजन, एकीकरण और कमीशनिंग।
जब स्थान सख्ती से सीमित होता है तो मानक उपकरण लेआउट अक्सर विफल हो जाते हैं।
CoatTech आपके सटीक संयंत्र सीमा बाधाओं के आधार पर दो अनुकूलित संरचनात्मक विन्यास प्रदान करता है:
1.फोकस:तंग परिचालन गलियारों में अधिकतम स्थान दक्षता।
2. डिज़ाइन:अल्ट्रा-कॉम्पैक्ट फ़ुटप्रिंट जो आंतरिक कार्य स्थान या सुरक्षा मंजूरी से समझौता किए बिना पैनल की दीवारों और डक्टवर्क को एकीकृत करता है।
| आइटम/सिस्टम पैरामीटर | विस्तृत तकनीकी विशिष्टताएँ और कॉन्फ़िगरेशन आवश्यकताएँ | टिप्पणियाँ/अनुपालन |
| 1.0 मुख्य आयाम और साइट अनुकूलन | ||

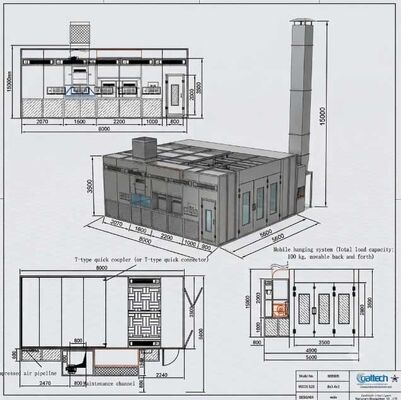

| अंदर काम करने का आकार | 8000 × 3400 × 3000 मिमी (एल × डब्ल्यू × एच) | वर्कपीस चैम्बर |
| बाहरी समग्र आकार | 8110 × 5600 × 3500 मिमी (एल × डब्ल्यू × एच) (800 मिमी रखरखाव गलियारा शामिल है) | 5.6 मीटर साइट सीमा पर फिट बैठता है |
| नींव और फर्श | मौजूदा हैंगर फर्श के साथ पूरी तरह से फ्लश। सख्ती से कोई गड्ढा नहीं, कोई रैंप की आवश्यकता नहीं। | 100% फ्लश फ़्लोर |
| रखरखाव मार्ग | पंखे और डक्ट सर्विसिंग के लिए 800 मिमी समर्पित रखरखाव गलियारा शामिल है। | एकीकृत लेआउट |
| 2.0 केबिन संरचना और अग्नि-रेटेड पैनल | ||
| दीवार के पैनलों | 50 मिमी उच्च शक्ति वाले रॉकवूल सैंडविच पैनल; प्रभावी चौड़ाई 1150 मिमी; दो तरफा 0.6 मिमी सफेद रंग की स्टील प्लेट; कोर घनत्व: 120 किग्रा/वर्ग मीटर; अग्नि रेटिंग: कक्षा ए1। | क्लास ए1 फायर-रेटेड |
| छत के पैनल | 50 मिमी उच्च शक्ति वाले रॉकवूल सैंडविच पैनल; प्रभावी चौड़ाई 1150 मिमी; दो तरफा 0.6 मिमी सफेद रंग की स्टील प्लेट; कोर घनत्व: 120 किग्रा/वर्ग मीटर; अग्नि रेटिंग: कक्षा ए1। | क्लास ए1 फायर-रेटेड |
| मुख्य प्रवेश द्वार | 3000 × 2800 मिमी (डब्ल्यू × एच); चौकोर ट्यूब फ्रेम, पीयू इन्सुलेशन कोर, टेम्पर्ड ग्लास अवलोकन खिड़कियां, हेवी-ड्यूटी टिका के साथ क्वाड-फोल्ड शीट मेटल बेंड दरवाजा। | आसान सुचारू संचालन |
| कार्मिक द्वार | 1 इकाई बाईं ओर स्थित है, आकार: 800 × 2000 मिमी (डब्ल्यू × एच); स्वचालित दबाव-राहत सुरक्षा लॉक और टेम्पर्ड ग्लास खिड़की से सुसज्जित। | आपातकालीन निकास |
| 3.0 वेंटिलेशन और वायु प्रवाह प्रणाली | ||
| वायु प्रवाह क्षमता | 30,000 m³/h कुल वायु प्रवाह (आपूर्ति और निकास संतुलित)। | उच्च क्षमता |
| साइड निकास प्लेनम | साइड-वॉल माउंटेड एग्जॉस्ट प्लेनम (ऊंचाई: 1000 मिमी), 50x50 मिमी वर्ग ट्यूबों के साथ निर्मित, रॉकवूल पैनल और आंतरिक फाइबरग्लास फिल्टर से सुसज्जित। | साइड-डाउनड्राफ्ट डिज़ाइन |
| इनटेक फैन कैबिनेट | 2 इकाइयाँ YDW-5.0A बाहरी रोटर डबल-इनलेट सेंट्रीफ्यूगल पंखे; मोटर शक्ति: 5.5 किलोवाट प्रति यूनिट (कुल 11 किलोवाट); बेलिमो इलेक्ट्रिक मॉड्यूलेटिंग एयर डैम्पर से सुसज्जित। |
30,000 m³/h क्षमता |
| वायु वेग गणना | वायु वेग = कुल वायु प्रवाह / 3600 / क्रॉस-अनुभागीय क्षेत्र = 30000 / 3600 / (8.0 × 3.4) = 0.306 मी/से (नो-लोड वायु वेग: 0.35 मी/से)। | अनुरूप वायुप्रवाह गति |
| निकास पंखा कैबिनेट | 1 यूनिट TAE-560H डबल-इनलेट सेंट्रीफ्यूगल फैन (बेल्ट चालित); मोटर शक्ति: 11 किलोवाट; कुल वायु प्रवाह: 30,000 m³/h; स्थैतिक दबाव ≥ 700 Pa; मैनुअल/इलेक्ट्रिक डैम्पर। | उच्च स्थैतिक दबाव |
| 4.0 निस्पंदन एवं पर्यावरण संरक्षण | ||
| प्रथम चरण प्री-फ़िल्टर | इनटेक प्री-फ़िल्टर कॉटन, EN 779 क्लास G3 रेटिंग। | धूल पूर्व निस्पंदन |
| द्वितीय चरण सीलिंग फ़िल्टर | फुल-डेप्थ 3डी स्टिकी सब-हाई एफिशिएंसी फिल्टर, EN 779 क्लास F5 रेटिंग। | बारीक कण पकड़ना |
| तीसरा चरण पेंट अरेस्टर | फाइबरग्लास पेंट अरेस्टर मैट: पहली परत साइड एग्जॉस्ट प्लेनम पर, दूसरी परत एग्जॉस्ट कैबिनेट के निचले हिस्से पर (हरा इनलेट, सफेद आउटलेट, EN 779 क्लास G3)। | ओवरस्प्रे निस्पंदन |
| चौथा चरण वीओसी सोखना | कार्बनिक सॉल्वैंट्स (बेंजीन, जाइलीन, वीओसी) के सोखने के लिए दानेदार सक्रिय कार्बन फिल्टर प्रणाली। | पर्यावरण अनुपालन |
| 5.0 प्रकाश एवं विद्युत नियंत्रण | ||
| छत की रोशनी | 2 पंक्तियाँ: 10 समूह × 4 ट्यूब = 40 पीसी 22W T8 एलईडी ट्यूब। | IP65 विस्फोट रोधी |
| साइड लाइटिंग | 2 पंक्तियाँ: 10 समूह × 2 ट्यूब = 20 पीसी 8W T8 एलईडी ट्यूब। | IP65 विस्फोट रोधी |
| रोशनी का स्तर | समर्पित विस्फोट रोधी प्रकाश बक्सों के साथ रोशनी ≥ 1000 लक्स। | उच्च दृश्यता |
| नियंत्रण कैबिनेट | मानक रिले और पुश-बटन नियंत्रण कैबिनेट; कार्य: छिड़काव नियंत्रण, प्रकाश व्यवस्था, दोष अलार्म, मुख्य शक्ति, आपातकालीन रोक, अंतर दबाव नापने का यंत्र। | विस्फोट रोधी वायरिंग |
| 6.0 डक्टिंग, संपीड़ित वायु और सहायक | ||
| निकास नलिका | 800 × 800 × 1000 मिमी निकास नलिकाओं के 12 खंड, 1 × 90° कोहनी, 1 × 45° कोहनी। | 15 मीटर चिमनी युक्ति शामिल है |
| संपीड़ित वायु लाइन | DN15 स्टेनलेस स्टील संपीड़ित वायु पाइपलाइन; बाएँ और दाएँ दोनों तरफ टी-प्रकार के त्वरित कप्लर्स; फ्रंट-एंड AIRTAC FRL 3-यूनिट सेट (तेल-जल विभाजक + नियामक) से सुसज्जित है। | एयरटैक एफआरएल शामिल |
| कुल शक्ति | 24 किलोवाट (पंखे 22 किलोवाट + प्रकाश व्यवस्था ~2 किलोवाट)। | 380V/50Hz/3चरण |
| दस्तावेज़ीकरण एवं सेवा | इसमें ऑपरेशन मैनुअल, वायरिंग आरेख, अनुरूपता का प्रमाण पत्र, पैकिंग सूची शामिल है | पूर्ण समर्थन पैकेज |
1.फोकस:उन्नत ऑपरेटर एर्गोनॉमिक्स और रखरखाव पहुंच।
2. डिज़ाइन:व्यापक वॉक-थ्रू कॉरिडोर प्रदान करने, नियमित रखरखाव, फ़िल्टर प्रतिस्थापन और सामग्री प्रबंधन को सरल बनाने के लिए अतिरिक्त पार्श्विक निकासी का उपयोग करता है।
| आइटम/सिस्टम पैरामीटर | विस्तृत तकनीकी विशिष्टताएँ और कॉन्फ़िगरेशन आवश्यकताएँ | टिप्पणियाँ/अनुपालन |
| 1.0 मुख्य आयाम और साइट अनुकूलन | ||
| अंदर काम करने का आकार | 8000 × 4000 × 3000 मिमी (एल × डब्ल्यू × एच) | अधिकतम आंतरिक चौड़ाई |
| बाहरी समग्र आकार | 8110 × 6200 × 3500 मिमी (एल × डब्ल्यू × एच) (800 मिमी रखरखाव गलियारा शामिल है) | साइट की चौड़ाई 5.6 मीटर से अधिक है |
| नींव और फर्श | मौजूदा हैंगर फर्श के साथ पूरी तरह से फ्लश। सख्ती से कोई गड्ढा नहीं, कोई रैंप की आवश्यकता नहीं। | 100% फ्लश फ़्लोर |
| रखरखाव मार्ग | पंखे और डक्ट सर्विसिंग के लिए 800 मिमी समर्पित रखरखाव गलियारा शामिल है। | बाहरी लेआउट |
| 2.0 केबिन संरचना और अग्नि-रेटेड पैनल | ||
| दीवार के पैनलों | 50 मिमी उच्च शक्ति वाले रॉकवूल सैंडविच पैनल; प्रभावी चौड़ाई 1150 मिमी; दो तरफा 0.6 मिमी सफेद रंग की स्टील प्लेट; कोर घनत्व: 120 किग्रा/वर्ग मीटर; अग्नि रेटिंग: कक्षा ए1। | क्लास ए1 फायर-रेटेड |
| छत के पैनल | 50 मिमी उच्च शक्ति वाले रॉकवूल सैंडविच पैनल; प्रभावी चौड़ाई 1150 मिमी; दो तरफा 0.6 मिमी सफेद रंग की स्टील प्लेट; कोर घनत्व: 120 किग्रा/वर्ग मीटर; अग्नि रेटिंग: कक्षा ए1। | क्लास ए1 फायर-रेटेड |
| मुख्य प्रवेश द्वार | 3000 × 2900 मिमी (डब्ल्यू × एच); चौकोर ट्यूब फ्रेम, पीयू इन्सुलेशन कोर, टेम्पर्ड ग्लास अवलोकन खिड़कियां, हेवी-ड्यूटी टिका के साथ क्वाड-फोल्ड शीट मेटल बेंड दरवाजा। | उच्चतर निकासी द्वार |
| कार्मिक द्वार | 1 इकाई बाईं ओर स्थित है, आकार: 800 × 2000 मिमी (डब्ल्यू × एच); स्वचालित दबाव-राहत सुरक्षा लॉक और टेम्पर्ड ग्लास खिड़की से सुसज्जित। | आपातकालीन निकास |
| 3.0 वेंटिलेशन और वायु प्रवाह प्रणाली | ||
| वायु प्रवाह क्षमता | 30,000 m³/h कुल वायु प्रवाह (आपूर्ति और निकास संतुलित)। | उच्च क्षमता |
| साइड निकास प्लेनम | साइड-वॉल माउंटेड एग्जॉस्ट प्लेनम (ऊंचाई: 1000 मिमी), 50x50 मिमी वर्ग ट्यूबों के साथ निर्मित, रॉकवूल पैनल और आंतरिक फाइबरग्लास फिल्टर से सुसज्जित। | साइड-डाउनड्राफ्ट डिज़ाइन |
| इनटेक फैन कैबिनेट | 2 इकाइयाँ YDW-5.0A बाहरी रोटर डबल-इनलेट सेंट्रीफ्यूगल पंखे; मोटर शक्ति: 5.5 किलोवाट प्रति यूनिट (कुल 11 किलोवाट); बेलिमो इलेक्ट्रिक मॉड्यूलेटिंग एयर डैम्पर से सुसज्जित। |
30,000 m³/h क्षमता |
| वायु वेग गणना | वायु वेग = कुल वायु प्रवाह / 3600 / क्रॉस-अनुभागीय क्षेत्र = 30000 / 3600 / (8.0 × 4.0) = 0.260 मी/से (नाममात्र वेग गणना: 0.347 मी/से)। | अनुरूप वायुप्रवाह गति |
| निकास पंखा कैबिनेट | 1 यूनिट TAE-560H डबल-इनलेट सेंट्रीफ्यूगल फैन (बेल्ट चालित); मोटर शक्ति: 11 किलोवाट; कुल वायु प्रवाह: 30,000 m³/h; स्थैतिक दबाव ≥ 700 Pa; मैनुअल/इलेक्ट्रिक डैम्पर। | उच्च स्थैतिक दबाव |
| 4.0 निस्पंदन एवं पर्यावरण संरक्षण | ||
| प्रथम चरण प्री-फ़िल्टर | इनटेक प्री-फ़िल्टर कॉटन, EN 779 क्लास G3 रेटिंग। | धूल पूर्व निस्पंदन |
| द्वितीय चरण सीलिंग फ़िल्टर | फुल-डेप्थ 3डी स्टिकी सब-हाई एफिशिएंसी फिल्टर, EN 779 क्लास F5 रेटिंग। | बारीक कण पकड़ना |
| तीसरा चरण पेंट अरेस्टर | फाइबरग्लास पेंट अरेस्टर मैट: पहली परत साइड एग्जॉस्ट प्लेनम पर, दूसरी परत एग्जॉस्ट कैबिनेट के निचले हिस्से पर (हरा इनलेट, सफेद आउटलेट, EN 779 क्लास G3)। | ओवरस्प्रे निस्पंदन |
| चौथा चरण वीओसी सोखना | कार्बनिक सॉल्वैंट्स (बेंजीन, जाइलीन, वीओसी) के सोखने के लिए दानेदार सक्रिय कार्बन फिल्टर प्रणाली। | पर्यावरण अनुपालन |
| 5.0 प्रकाश एवं विद्युत नियंत्रण | ||
| छत की रोशनी | 2 पंक्तियाँ: 10 समूह × 4 ट्यूब = 40 पीसी 22W T8 एलईडी ट्यूब। | IP65 विस्फोट रोधी |
| साइड लाइटिंग | 2 पंक्तियाँ: 10 समूह × 4 ट्यूब = 40 पीसी 8W T8 एलईडी ट्यूब। | IP65 विस्फोट रोधी (बढ़ा हुआ) |
| रोशनी का स्तर | समर्पित विस्फोट रोधी प्रकाश बक्सों के साथ रोशनी ≥ 1000 लक्स। | उच्च दृश्यता |
| नियंत्रण कैबिनेट | मानक रिले और पुश-बटन नियंत्रण कैबिनेट; कार्य: छिड़काव नियंत्रण, प्रकाश व्यवस्था, दोष अलार्म, मुख्य शक्ति, आपातकालीन रोक, अंतर दबाव नापने का यंत्र। | विस्फोट रोधी वायरिंग |
| 6.0 डक्टिंग, संपीड़ित वायु और सहायक | ||
| निकास नलिका | 800 × 800 × 1000 मिमी निकास नलिकाओं के 12 खंड, 1 × 90° कोहनी, 1 × 45° कोहनी। | 15 मीटर चिमनी युक्ति शामिल है |
| संपीड़ित वायु लाइन | DN15 स्टेनलेस स्टील संपीड़ित वायु पाइपलाइन; बाएँ और दाएँ दोनों तरफ टी-प्रकार के त्वरित कप्लर्स; फ्रंट-एंड AIRTAC FRL 3-यूनिट सेट (तेल-जल विभाजक + नियामक) से सुसज्जित है। | एयरटैक एफआरएल शामिल |
| कुल शक्ति | 24 किलोवाट (पंखे 22 किलोवाट + प्रकाश व्यवस्था ~2 किलोवाट)। | 380V/50Hz/3चरण |
| दस्तावेज़ीकरण एवं सेवा | इसमें ऑपरेशन मैनुअल, वायरिंग आरेख, अनुरूपता का प्रमाण पत्र, पैकिंग सूची शामिल है | पूर्ण समर्थन पैकेज |
सुरक्षा और विनियामक अनुपालन पर समझौता नहीं किया जा सकता। कोटटेक पैनल सिस्टम मान्यता प्राप्त राष्ट्रीय परीक्षण केंद्रों (एससीएफआरआई / एनएफटीसी) द्वारा कठोर भट्टी परीक्षण से गुजरते हैं।
1.परीक्षित अखंडता और इन्सुलेशन:अधिक समय तक संरचनात्मक स्थिरता और थर्मल रोकथाम बनाए रखा60 मिनटतीव्र आग के संपर्क में।
2.अंतर्राष्ट्रीय मान्यता:हमारी अंग्रेजी निरीक्षण रिपोर्टें सहन करती हैंप्रबंधन और लेखा कर्मचारी,सीएमए, औरआईएलएसी-एमआरएमान्यता चिह्न, उन्हें पूरे यूरोप, मध्य पूर्व, अमेरिका और एशिया-प्रशांत में स्थानीय अग्निशमन विभाग की मंजूरी के लिए सीधे स्वीकार्य बनाते हैं।
हम सिर्फ हार्डवेयर नहीं भेजते - हम परिचालन तत्परता की गारंटी देते हैं। प्रत्येक सिस्टम पैकेज में व्यापक तकनीकी फ़ाइलें और समर्पित ऑन-साइट सहायता शामिल है:
1.संपूर्ण इंजीनियरिंग डोजियर:विस्तृत 3डी चित्र, विद्युत रेखाचित्र, मदवार मूल्य विवरण और आधिकारिक निरीक्षण रिपोर्ट तक तत्काल पहुंच।
2. साइट पर स्थापना समर्थन:हम भेजते हैं1 वरिष्ठ फील्ड इंजीनियरआपकी साइट के लिए12-15 दिन.
3. सिस्टम कमीशनिंग एवं प्रशिक्षण:हमारा तकनीशियन आपकी स्थानीय परिचालन टीम के लिए संपूर्ण संरेखण जांच, वायु प्रवाह/हीटिंग परीक्षण, सुरक्षा सत्यापन और व्यावहारिक प्रशिक्षण आयोजित करता है।
प्रश्न: क्या 50 मिमी रॉक वूल सैंडविच पैनल 1 घंटे की आग प्रतिरोध के लिए पर्याप्त है?
उत्तर: हाँ. कोटटेक का 50 मिमी दीवार पैनल उच्च तापमान चिपकने वाले और सिलिकेट फाइबर सीम सीलिंग से बंधे उच्च घनत्व (100 किग्रा/वर्ग मीटर) रॉक ऊन का उपयोग करता है। इसे पूरे 60 मिनट तक संरचनात्मक अखंडता और थर्मल इन्सुलेशन बनाए रखने के लिए जीबी/टी 9978 मानकों के तहत आधिकारिक तौर पर प्रमाणित किया गया है।
प्रश्न: मैं विकल्प 1 (5.60 मीटर) और विकल्प 2 (6.20 मीटर) के बीच कैसे चयन करूं?
उ: यदि आपकी उपलब्ध स्पष्ट साइट की चौड़ाई सख्ती से 5.60 मीटर या उससे कम तक सीमित है, तो विकल्प 1 चुनें। यदि आपकी सुविधा 6.20 मीटर तक की चौड़ाई की अनुमति देती है, तो व्यापक रखरखाव और ऑपरेटर एक्सेस लेन का लाभ उठाने के लिए विकल्प 2 का चयन करें।
प्रश्न: 12-15 दिन की ऑन-साइट इंस्टॉलेशन सेवा में क्या शामिल है?
ए: कोटटेक आपके रखरखाव कर्मियों के लिए संरचनात्मक पैनल असेंबली, सील सत्यापन, डक्ट/घटक संरेखण, प्रारंभिक सिस्टम पावर-अप, परिचालन परीक्षण और सुरक्षा प्रशिक्षण का मार्गदर्शन करने के लिए साइट पर 1 समर्पित तकनीशियन प्रदान करता है।
अपनी इंजीनियरिंग समीक्षा के लिए सटीक विशिष्टताएँ, 3डी चित्र और प्रमाणित परीक्षण रिपोर्ट प्राप्त करें।
