| MOQ: | 1 |
| कीमत: | USD6000-USD12000/SET |
| स्टैंडर्ड पैकेजिंग: | नियमित फिल्म और कार्टन के साथ |
| वितरण अवधि: | जमा के 15 दिन बाद |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 30सेट/माह |
CoatTech KT-PQ-III-PLUS एक भारी शुल्क, अंतरिक्ष-बचत औद्योगिक छिड़काव कक्ष है जिसमें एक साइड-वॉल निकास पूर्ण, A1 अग्नि-रेटेड रॉकवूल पैनल, और IP65 विस्फोट-सबूत प्रकाश है।फ्लश-फ्लोर हैंगर प्रतिष्ठानों के लिए आदर्श.लक्ष्य कीवर्डःसाइड-डाउनड्राफ्ट पेंट बूथ, विस्फोट-सबूत स्प्रे बूथ, रॉकवूल पेंट बूथ, औद्योगिक फ्लश फ्लोर स्प्रे बूथ, भारी स्टील कोटिंग उपकरण, वीओसी फिल्टरेशन पूर्ण।
दCoatTech KT-PQ-III-PLUSयह एक विशेष औद्योगिक स्प्रे कक्ष है जिसे सख्त ऊंचाई प्रतिबंधों और सख्त अग्नि सुरक्षा कोडों का सामना करने वाली सुविधाओं के लिए डिज़ाइन किया गया है।4700 × 4000 × 3000 मिमी, यह मॉडल एक उन्नत प्रणाली का उपयोग करके पारंपरिक गड्ढे की खुदाई की आवश्यकताओं को छोड़ देता है।साइड-डाउनड्राफ्टवायु प्रवाह डिजाइन।
यह बूथ को आपके मौजूदा कारखाने के फर्श के साथ पूरी तरह से बैठने की अनुमति देता है, खतरनाक रैंप को समाप्त करता है और भारी इस्पात निर्माणों को लोड करना आसान बनाता है।उच्च जोखिम वाले औद्योगिक वातावरण के लिए सख्ती से निर्मित, इसमें शून्य-दहन शुद्ध छिड़काव क्षमताएं हैं, जो इसे मध्य पूर्व और दुनिया भर में ईपीसी ठेकेदारों और धातु निर्माण हैंगर के लिए प्रमुख विकल्प बनाती हैं।
वेंटिलेशन प्रणाली पेंट धुंध निकालने की दक्षता और आपके कार्य वातावरण की अंतिम स्वच्छता निर्धारित करती है।
1.साइड-वॉल निकास पूर्ण बैठकःहमने एक भारी शुल्क 1000 मिमी ऊंची साइड-वॉल निकास पूर्ण (संग्रह बॉक्स) एकीकृत किया है। यह पेंट धुंध को क्षैतिज और नीचे खींचता है,एक महंगी सिविल गड्ढे की आवश्यकता के बिना एक समान वायु प्रवाह प्रदान करना.
2. फ्लश फर्श संगतता:चूंकि निकास को साइड वॉल के माध्यम से प्रबंधित किया जाता है, इसलिए आपके कारखाने की मंजिल पूरी तरह से सपाट रहती है (कोई रैंप नहीं, कोई कदम नहीं), जो फोर्कलिफ्ट और भारी मशीनरी को सुरक्षित रूप से रोल करने की अनुमति देता है।
3उच्च-मात्रा वायु प्रवाहःदो 3KW डबल-इनलेट केन्द्रापसारक इनलेट प्रशंसकों और एक शक्तिशाली 7.5KW निकास प्रशंसक द्वारा संचालित, एक बड़े पैमाने पर वितरण20,000 m3/hवायुप्रवाह को शुद्ध छिड़काव वातावरण बनाए रखने के लिए।
एक मजबूत निस्पंदन प्रणाली सीधे आपके कोटिंग फिनिश की त्रुटिहीनता को प्रभावित करती है और पर्यावरण के प्रति सख्त अनुपालन सुनिश्चित करती है।
4-चरण पारिस्थितिक निस्पंदनः
1.अंतर्ग्रहण पूर्व-फ़िल्टर:EN 779 वर्ग G3 हवा में बड़ी मात्रा में धूल पकड़ता है।
2छत फ़िल्टरःउप-उच्च दक्षता (EN 779 वर्ग F5) पूर्ण गहराई 3D चिपकने वाला फ़िल्टर सुनिश्चित करता है कि केवल पूरी तरह से स्वच्छ हवा आपके वर्कपीस पर पहुंचे।
3.फायबरग्लास पेंट स्टॉप:भारी पेंट कणों को पकड़ने के लिए सीधे साइड प्लेनियम और निकास कैबिनेट (EN 779 G3) पर स्थापित।
4सक्रिय कार्बन दानेदार फ़िल्टर:वायुमंडल में छोड़े जाने से पहले निकास गैस से हानिकारक विलायक संघटक, बेंज़ीन और एक्सिलिन को प्रभावी ढंग से अवशोषित करता है।
औद्योगिक कोटिंग में, अग्नि और विस्फोट सुरक्षा एक विकल्प नहीं है, यह निचली रेखा है।
1.अ1 वर्ग के अग्नि-संरक्षित संलग्नक:पूरे केबिन (दीवारों और छत) 75 मिमी और 50 मिमी उच्च शक्ति से बनाया गया हैरॉकवुल (मिनेरल वूल) के पैनलये गैर-ज्वलनशील पैनल अंतरराष्ट्रीय नागरिक रक्षा और अग्नि सुरक्षा संहिता के सख्त अनुपालन को सुनिश्चित करते हैं।
2.IP65 धमाका प्रतिरोधी प्रकाश व्यवस्था:पूरी तरह से सील, IP65 रेटेड विस्फोट-सबूत प्रकाश बक्से में स्थित 40 इकाइयों के साथ सुसज्जित T8 विशेष एलईडी ट्यूब, सुरक्षित, चमकदार रोशनी के ≥ 1000 LUX प्रदान करते हैं।
3सुरक्षित नियंत्रण ढांचाःजबकि मुख्य नियंत्रण बक्सा मानक है, सभी आंतरिक प्रकाश व्यवस्था विस्फोट-सबूत वायरिंग, लचीला conduits, और विस्फोट-सबूत नियंत्रण बक्से का उपयोग करता है।
विनिर्देश विवरण
| पैरामीटर/घटक | विनिर्देश विवरण |
| पैरामीटर/घटक | विनिर्देश विवरण |
| उत्पाद मॉडल | KT-PQ-III-PLUS संस्करण 2 |

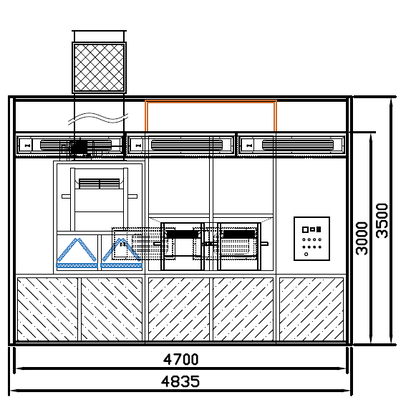

| आंतरिक आयाम | 4700 × 4000 × 3000 मिमी (एल × डब्ल्यू × एच) |
| बाहरी आयाम | 4835 × 5500 × 3500 मिमी (एल × डब्ल्यू × एच) |
| निकास वायु पूर्ण | साइड वॉल पर स्थापित, ऊंचाई 1000 मिमी। 50x50 वर्ग ट्यूबों से निर्मित, बाहरी रूप से रॉकवूल पैनलों से सील, और आंतरिक रूप से फाइबरग्लास फिल्टर से लैस। |
| मुख्य द्वार | खुलने का आकारः 3000 × 2900 मिमी (W × H). शीट धातु झुकने वाला दरवाजा एक वर्ग ट्यूब फ्रेम और पीयू कोर भरने के साथ, टेम्पर्ड ग्लास अवलोकन खिड़कियों से लैस है। उच्च समग्र शक्ति,खोलने और बंद करने में आसान. |
| कर्मचारी द्वार | कोई नहीं. मुख्य दरवाजे का मध्य भाग बिना ताले के लगाया जाता है और कार्य द्वार के रूप में कार्य करता है. |
| दीवार पैनल | उच्च शक्ति वाले अछूता रॉकवॉल दीवार पैनल. प्रभावी चौड़ाईः 1150 मिमी, कुल मोटाईः 75 मिमी. दोनों तरफ 0.6 मिमी मोटी सफेद रंग की स्टील शीट, 120KG/m3 रॉकवॉल कोर से भरी हुई है।अग्नि प्रतिरोध की समग्र रेटिंग: वर्ग A1. |
| छत के पैनल | उच्च शक्ति वाले अछूता रॉकवॉल छत पैनल. प्रभावी चौड़ाईः 1150 मिमी, कुल मोटाईः 50 मिमी. दोनों तरफ 0.6 मिमी मोटी सफेद रंग की स्टील शीट, 120KG/m3 रॉकवॉल कोर से भरी हुई है.अग्नि प्रतिरोध की समग्र रेटिंग: वर्ग A1. |
| प्रकाश व्यवस्था | शीर्ष प्रकाश (2 पंक्तियाँ): 6 सेट × 4 पीसी = 22W ट्यूबों के 24 पीसी। साइड लाइटिंग (2 पंक्तियाँ): 4 सेट × 4 पीसी = 16 पीसी 8W ट्यूब। पेंट बूथों के लिए समर्पित टी8 एलईडी ट्यूब. आईपी65 विस्फोट-सबूत प्रकाश बॉक्स. रोशनी ≥ 1000 लक्स. |
| पूर्ण (स्थिर दबाव कक्ष) | आकारः 4700 × 4000 × 500 मिमी (एल × डब्ल्यू × एच). वर्ग ट्यूब समर्थन ब्रैकेट। नीचे एक पाउडर-लेपित शीट धातु फिल्टर फ्रेम और एक शीर्ष फिल्टर समर्थन नेट है। |
| कैबिनेट इकाई | चौकोर ट्यूब वेल्डेड कैबिनेट, बाईं ओर स्थित है। |
| इनटेक एयर कैबिनेट | 2 यूनिट बाहरी रोटर डबल इनलेट सेंट्रीफ्यूगल वेंटिलेटर एकल मोटर शक्तिः 3 KW वेंटिलेटर मॉडलः YDW-4.5AL1 कुल वायु प्रवाहः 20,000 मी3/घंटा; लोड रहित वायु गतिः 0.35 मी/सेकंड। बेलीमो इलेक्ट्रिक समायोज्य इनलेट डम्पर से लैस। |
| निकास हवा कैबिनेट | एक इकाई दोहरी इनलेट केन्द्रापसारक पंखे, बेल्ट चालित। एकल मोटर शक्तिः 7.5 किलोवाट। पंखे का मॉडल: TAE-500H. कुल वायु प्रवाहः 20,000 m3/h. कुल पंखा दबाव > 700Pa. मैनुअल/इलेक्ट्रिक समायोज्य एग्जॉस्ट डंपर से सुसज्जित। |
| निस्पंदन प्रणाली | 1इनटेक प्री-फिल्टरः एन 779 क्लास जी3. |
| 2छत फिल्टर (उच्च दक्षता से नीचे): पूर्ण गहराई 3 डी चिपकने वाला; एन 779 वर्ग एफ 5. | |
| 3. फाइबरग्लास पेंट स्टॉप फिल्टर: साइड वॉल प्लिनम पर स्थापित 1st परत, निकास कैबिनेट के नीचे 2nd परत। हवा की ओर हरे रंग का, लीवर्ड पक्ष पर सफेद; एन 779 क्लास जी 3। | |
| 4सक्रिय कार्बन दानेदार फ़िल्टर: निकास गैस से बेंज़ीन और ज़िलाइन को अवशोषित करता है। | |
| नियंत्रण प्रणाली | नियंत्रण बॉक्सः मानक रिले और नियंत्रण बटन। कार्यः छिड़काव, प्रकाश स्विच, दोष अलार्म, बिजली, आपातकालीन स्टॉप स्विच, दबाव गेज। (नोट: नियंत्रण बॉक्स विस्फोट-प्रूफ नहीं है; प्रकाश व्यवस्था विस्फोट-प्रूफ वायरिंग, विस्फोट-प्रूफ लचीला conduits, और विस्फोट-प्रूफ नियंत्रण बक्से का उपयोग करता है) । |
| नलिका प्रणाली | इसमें 12 सीधी निकास नलिकाएँ (700 × 700 × 1000 मिमी), एक 90° कोहनी और एक 45° कोहनी शामिल हैं। |
| संपीड़ित वायु पाइपलाइन | 1 सेट स्टेनलेस स्टील DN20 संपीड़ित हवा पाइपलाइन, दो त्वरित कनेक्टर्स (एक बाईं ओर और एक दाईं ओर) के साथ सुसज्जित लचीला स्प्रे बंदूक संचालन के लिए। |
| मोबाइल हैंगिंग सिस्टम | 1 सेट मोबाइल छत-माउंटेड हैंगिंग सिस्टम के साथ भारी शुल्क रेल। कुल भार क्षमताः 100 KG। छोटे औद्योगिक भागों के कुशल हैंगिंग और प्रसंस्करण के लिए डिज़ाइन किया गया। |
| कुल शक्ति | 9 किलोवाट |
| शामिल दस्तावेज | 1रखरखाव पुस्तिका, सर्किट आरेख, अनुरूपता प्रमाण पत्र और पैकिंग सूची। |
| 23डी उपकरण के चित्र संलग्न हैं। | |
| वारंटी और टिप्पणी | 12-वर्ष की वारंटी. आपूर्तिकर्ता वारंटी अवधि के दौरान उपकरण गुणवत्ता के मुद्दों के लिए निः शुल्क सेवा प्रदान करता है; वारंटी समाप्त होने के बाद सशुल्क सेवा प्रदान की जाती है। |
| 2उपभोग्य सामग्रियों (प्रकाश ट्यूब, फिल्टर) और मानव निर्मित क्षति की गारंटी नहीं है। |
1.मोबाइल हैंगिंग सिस्टम:अपने थ्रूपुट को अधिकतम करें. छत एक मोबाइल छत-माउंटेड रेल प्रणाली के साथ सुदृढ़ है100 किलो, छोटे औद्योगिक भागों और सामानों को कुशलता से छिड़काव के लिए एकदम सही है।
2एकीकृत संपीड़ित वायु पाइपलाइन:एक DN20 स्टेनलेस स्टील संपीड़ित हवा पाइपलाइन के साथ मानक आता है जिसमें सीमलेस स्प्रे बंदूक संचालन के लिए बाएं और दाएं दोनों पक्षों पर त्वरित कनेक्टर हैं।
3. समर्पित रखरखाव पहुँचःयह लेआउट एक स्पष्ट रखरखाव पहुंच पथ के साथ बुद्धिमानी से डिज़ाइन किया गया है, जिससे आपके तकनीशियनों को विद्युत प्रणालियों का निरीक्षण करने और सुरक्षित और एर्गोनोमिक रूप से फिल्टर बदलने की अनुमति मिलती है।
KT-PQ-III-PLUS V2 विशेष रूप से निम्नलिखित के लिए डिज़ाइन किया गया हैः
1ऊंचाई-प्रतिबंधित हैंगरःकम ओवरहेड क्लीयरेंस वाली सुविधाएं (जैसे, अग्नि छिड़काव लाइनों के नीचे) ।
2भारी धातु एवं इस्पात निर्माण:जहां भारी घटकों के लिए रैंप के बिना ग्राउंड लेवल, फोर्कलिफ्ट के अनुकूल पहुंच की आवश्यकता होती है।
3सख्त विनियमन क्षेत्र:उन क्षेत्रों में जिनकी मांग श्रेणी-ए अग्नि-योग्य सामग्री और विस्फोट-प्रतिरोधी विद्युत उपकरणों की है (यूएई/मध्य पूर्व औद्योगिक क्षेत्रों में अत्यधिक लोकप्रिय) ।
4शुद्ध छिड़काव कार्य:ऐसी सुविधाएं जो वायु-शुष्क औद्योगिक कोटिंग का उपयोग करती हैं और उन्हें एकीकृत थर्मल बेकिंग सिस्टम की आवश्यकता नहीं होती है।
प्रश्न 1: क्या मुझे इस बूथ के लिए नींव का गड्ढा खोदना होगा?
A:नहीं. KT-PQ-III-PLUS एक साइड-वॉल निकास Plenum (साइड-डाउनड्राफ्ट) का उपयोग करता है. बूथ पूरी तरह से अपने मौजूदा फ्लैट कंक्रीट फर्श पर फ्लश बैठता है,आप भारी सिविल इंजीनियरिंग लागत को बचाने और निर्बाध उपकरण प्रवेश की अनुमति देता है.
Q2: क्या यह बूथ मध्य पूर्व के सख्त अग्नि सुरक्षा मानकों को पूरा करता है?
A:हम मानक ईपीएस फोम को 120 किलो / एम 3 रॉकवूल इन्सुलेशन के साथ बदल दिया है, जो बूथ को कक्षा ए 1 अग्नि प्रतिरोध रेटिंग प्रदान करता है।यह सख्त स्थानीय सुरक्षा निरीक्षण पारित करने के लिए बनाया गया है.
प्रश्न 3: हमारे पास बड़े पैमाने पर इस्पात फ्रेम और छोटे भागों का मिश्रण है। क्या यह बूथ दोनों को संभाल सकता है?
A:हाँ. बड़े फ्रेम सीधे फ्लश फर्श पर रोल किया जा सकता है, जबकि छोटे भागों हमारे एकीकृत 100 KG मोबाइल छत घुड़सवार सिस्टम से लटकाया जा सकता है,अत्यधिक बहुमुखी बैच प्रसंस्करण की अनुमति देता है.
प्रश्न 4: हम अपनी स्प्रे बंदूकें कैसे जोड़ते हैं?
A:इस बूथ में पूर्व-स्थापित DN20 स्टेनलेस स्टील संपीड़ित वायु पाइपलाइन है जिसमें दो त्वरित-कनेक्टर (बाएं और दाएं) हैं, जो आपके कारखाने की मुख्य वायु आपूर्ति से जुड़ने के लिए तैयार हैं।
यूट्यूब वीडियो लिंक क्लिक करेंhttps://youtube.com/shorts/gmeL3h8y6Po
