01 उत्पाद अवलोकन
कोटटेक ऑप्ट-लाइन सीरीज़ ऑटोमोटिव ऑप्टिकल कंपोनेंट्स — हेडलाइट लेंस, रिफ्लेक्टर, लैंप कवर और इसी तरह के हाई-ग्लॉस प्लास्टिक पार्ट्स के लिए डिज़ाइन की गई एक पूरी तरह से स्वचालित रोबोटिक पेंटिंग लाइन है। यह एक 6-एक्सिस पेंटिंग रोबोट, एक ओवरहेड या फ्लोर-रेल कन्वेयर, मल्टी-स्टेज फिल्ट्रेशन के साथ एक पॉजिटिव-प्रेशर क्लीनरूम एन्क्लोजर, एक यूवी क्योरिंग टनल और एक वैकल्पिक एंटी-फॉग मॉड्यूल को एक सतत, पीएलसी-नियंत्रित उत्पादन लाइन में जोड़ती है।
ऑप्टिकल पार्ट्स के लिए एक डिफेक्ट-फ्री सतह की आवश्यकता होती है: कोई धूल नहीं, कोई फाइबर नहीं, कोई ऑरेंज पील नहीं, कोई धुंध नहीं। ऑप्ट-लाइन उस आवश्यकता के इर्द-गिर्द बनाई गई है — स्वच्छ हवा अंदर, बूथ के माध्यम से स्थिर वायु प्रवाह, दोहराने योग्य रोबोट पथ, और नियंत्रित क्योरिंग — ताकि लाइन से निकलने वाला हर पीस शिफ्ट दर शिफ्ट एक ही फिनिश मानक को पूरा करे।
लाइन को ऑर्डर के अनुसार डिज़ाइन किया गया है। बूथ का आकार, कन्वेयर का प्रकार, रोबोट की संख्या, क्लीनरूम क्लास, क्योरिंग विधि और विस्फोट-सुरक्षा स्तर सभी ग्राहक के पार्ट ज्योमेट्री, कोटिंग सिस्टम और उपलब्ध फर्श की जगह के अनुसार कॉन्फ़िगर किए जाते हैं।

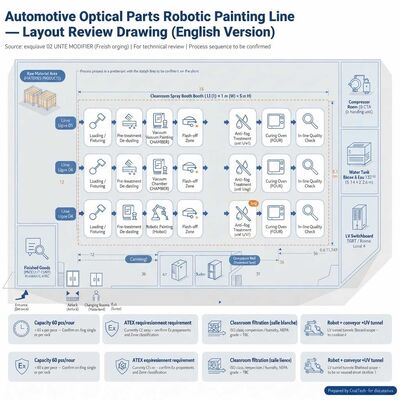

चित्र 1 — विशिष्ट ऑप्ट-लाइन कॉन्फ़िगरेशन: ओवरहेड कन्वेयर पॉजिटिव-प्रेशर क्लीनरूम एन्क्लोजर से होकर गुजरता है, जिसमें HEPA-फ़िल्टर्ड सप्लाई एयर और मल्टी-स्टेज क्योरिंग होती है।
02 मुख्य मुख्य बातें
|
ऑप्टिकल-ग्रेड स्वच्छता प्री-फ़िल्टर, बैग फ़िल्टर और वैकल्पिक HEPA (H13/H14) टर्मिनल फ़िल्टर के साथ पॉजिटिव-प्रेशर क्लीनरूम एन्क्लोजर; 0.3–0.5 m/s पर लैमिनार सप्लाई एयर गीले फिल्म पर कणों को दूर रखती है। |
दोहराने योग्य रोबोट फिनिश 1–2 सिक्स-एक्सिस पेंटिंग रोबोट (120–200 किग्रा क्लास) हर पार्ट पर समान स्प्रे पथ, फिल्म बिल्ड और ट्रांसफर एफिशिएंसी प्रदान करते हैं — ऑपरेटर-से-ऑपरेटर कोई भिन्नता नहीं। |
यूवी + थर्मल क्योरिंग तेज़, कम-तापमान क्योर के लिए यूवी क्योरिंग टनल (पारा लैंप या एलईडी यूवी), एक आईआर या हॉट-एयर ओवन सेक्शन के साथ संयुक्त — 220 °C तक जहां कोटिंग सिस्टम इसकी आवश्यकता होती है। |
|
ATEX ज़ोन के लिए निर्मित Ex-रेटेड मोटर, Ex लाइटिंग, गैस डिटेक्शन, पॉजिटिव-प्रेशर पर्जिंग और पूर्ण ATEX दस्तावेज़ीकरण ज़ोन 1 / ज़ोन 2 इंस्टॉलेशन के लिए लाइन में इंजीनियर किए जा सकते हैं। |
ऊर्जा-बचत नियंत्रण स्मार्ट VFD नियंत्रण प्रणाली वास्तविक लोड के अनुसार पंखे और पंप की गति को नियंत्रित करती है; वैकल्पिक क्रॉस-फ्लो प्लेट हीट रिकवरी एग्जॉस्ट हीट का पुन: उपयोग करती है और परिचालन लागत को कम करती है। |
मॉड्यूलर और विस्तार योग्य प्रत्येक स्टेशन एक स्व-निहित मॉड्यूल है। लाइन को फिर से बनाए बिना बाद में एक वैक्यूम डी-बब्लिंग चैंबर, एक एंटी-फॉग मॉड्यूल, एक दूसरा रोबोट या अतिरिक्त क्योरिंग क्षमता जोड़ें। |
03 विशिष्ट प्रक्रिया प्रवाह
ग्राहक के कोटिंग सिस्टम और पार्ट ज्योमेट्री से मेल खाने के लिए स्टेशनों को जोड़ा, हटाया या पुन: क्रमबद्ध किया जा सकता है।
|
# |
स्टेशन |
कार्य |
|
1 |
लोडिंग और फिक्स्चरिंग |
पार्ट्स को फर्श के स्तर पर जिग्स पर लटकाया जाता है; कन्वेयर उन्हें एन्क्लोजर में इंडेक्स करता है। |
|
2 |
प्री-ट्रीटमेंट / डी-डस्टिंग |
कोटिंग से पहले कणों को हटाने के लिए आयनित एयर ब्लो-ऑफ और टैक-ऑफ। |
|
3 |
वैक्यूम चैंबर (वैकल्पिक) |
स्प्रे करने से पहले पार्ट या कोटिंग का वैक्यूम डी-बब्लिंग / डी-गैसिंग। |
|
4 |
रोबोटिक स्प्रेइंग |
6-एक्सिस रोबोट फ़िल्टर्ड बूथ के अंदर बेस कोट / क्लियर कोट लगाता है। |
|
5 |
फ्लैश-ऑफ |
क्योरिंग से पहले स्वच्छ, फ़िल्टर्ड एयरफ्लो के साथ नियंत्रित ठहराव। |
|
6 |
यूवी क्योरिंग टनल |
पारा-लैंप या एलईडी यूवी टनल सेकंडों में यूवी-क्युरेबल कोटिंग्स को क्योर करती है। |
|
7 |
एंटी-फॉग मॉड्यूल (वैकल्पिक) |
ग्राहक प्रक्रिया के अनुसार एंटी-फॉग कोटिंग एप्लीकेशन या डी-मिस्टिंग स्टेज। |
|
8 |
आईआर / हॉट-एयर क्योरिंग ओवन |
इन्फ्रारेड या हॉट-एयर ओवन — 220 °C तक — थर्मल क्योर या प्रीहीटिंग के लिए। |
|
9 |
कूलिंग |
फ़िल्टर्ड कूलिंग सेक्शन पार्ट्स को हैंडलिंग तापमान तक लाता है। |
|
10 |
अनलोडिंग और निरीक्षण |
पार्ट्स अनलोड और इन-लाइन गुणवत्ता जांच के लिए एन्क्लोजर से बाहर निकलते हैं। |
|
नोट उपरोक्त अनुक्रम एक संदर्भ कॉन्फ़िगरेशन है। कोटटेक ग्राहक और कोटिंग सप्लायर के साथ मिलकर अंतिम प्रक्रिया प्रवाह को इंजीनियर करता है, जो पार्ट सामग्री (पीसी / पीएमएमए / ग्लास), कोटिंग टीडीएस और आवश्यक चक्र समय पर आधारित होता है। |
04 संदर्भ तकनीकी विनिर्देश
नीचे दिए गए मान संदर्भ कॉन्फ़िगरेशन हैं। प्रत्येक पैरामीटर ऑर्डर के अनुसार इंजीनियर किया जाता है।
|
पैरामीटर |
विनिर्देश |
|
थ्रूपुट |
60 पीसी / घंटा (≈ 60 सेकंड प्रति पीस) — अनुरोध पर उच्चतर |
|
वर्कपीस |
ऑटोमोटिव ऑप्टिकल पार्ट्स: हेडलाइट लेंस, रिफ्लेक्टर, लैंप कवर, ऑप्टिकल ट्रिम |
|
सब्सट्रेट |
पीसी, पीएमएमए, ग्लास, एबीएस — जिग्स को पार्ट ज्योमेट्री के अनुसार डिज़ाइन किया गया है |
|
क्लीनरूम एन्क्लोजर |
15,000 × 12,000 × 5,000 मिमी (एल × डब्ल्यू × एच) — कॉन्फ़िगर करने योग्य |
|
पेंटिंग रोबोट |
1–2 × 6-एक्सिस रोबोट, 120–200 किग्रा पेलोड क्लास, स्प्रे एटमाइज़र + पेंट सप्लाई |
|
कन्वेयर |
ओवरहेड कन्वेयर या फ्लोर-रेल कन्वेयर, VFD संचालित, 0.5–5 मीटर/मिनट |
|
एयर सप्लाई और फिल्ट्रेशन |
प्री-फ़िल्टर (G4) + बैग फ़िल्टर (F7/F9) + वैकल्पिक HEPA H13/H14; लैमिनार सप्लाई 0.3–0.5 m/s |
|
एयरफ्लो पैटर्न |
डाउन-ड्राफ्ट या क्रॉस-ड्राफ्ट, पॉजिटिव प्रेशर, साइड-वॉल ग्रिल्स के माध्यम से रिटर्न एयर |
|
यूवी क्योरिंग टनल |
पारा लैंप या एलईडी यूवी; लंबाई और लैंप पावर लाइन की गति और कोटिंग टीडीएस के अनुसार आकारित |
|
थर्मल क्योरिंग ओवन |
इन्फ्रारेड या हॉट-एयर, परिवेश से 220 °C तक, ज़ोन-नियंत्रित |
|
निष्कर्षण और पर्यावरण |
पेंट-मिस्ट निष्कर्षण, एग्जॉस्ट फिल्ट्रेशन, वीओसी नियंत्रण के लिए वैकल्पिक कार्बन स्टेज |
|
नियंत्रण प्रणाली |
पीएलसी + एचएमआई टचस्क्रीन, रेसिपी प्रबंधन, अलार्म लॉग, स्मार्ट VFD ऊर्जा-बचत नियंत्रण |
|
बिजली की आपूर्ति |
380 वी / 50 हर्ट्ज / 3-फेज (220 वी और अन्य स्थानीय मानक उपलब्ध) |
|
अनुपालन |
सीई; अनुरोध पर ATEX-अनुरूप कॉन्फ़िगरेशन उपलब्ध (ज़ोन 1 / ज़ोन 2) |
|
स्थापना |
मॉड्यूलर स्किड-माउंटेड सेक्शन; ऑन-साइट पर्यवेक्षण और कमीशनिंग उपलब्ध |
05 आपूर्ति का दायरा
स्पष्ट बैटरी सीमाएं परियोजना को बजट में रखती हैं और दोहरी आपूर्ति से बचाती हैं। दायरा मामले-दर-मामले आधार पर सहमत होता है।
|
दायरा |
विवरण |
|
कोटटेक आपूर्ति करता है |
पेंटिंग रोबोट (ओं) और स्प्रे पैकेज; कन्वेयर सिस्टम; स्प्रे बूथ और क्लीनरूम एन्क्लोजर; एयर सप्लाई, फिल्ट्रेशन और निष्कर्षण; यूवी क्योरिंग टनल; आईआर / हॉट-एयर ओवन; कूलिंग और फ्लैश-ऑफ सेक्शन; पीएलसी नियंत्रण प्रणाली और केबलिंग; स्थापना पर्यवेक्षण, कमीशनिंग और ऑपरेटर प्रशिक्षण। |
|
वैकल्पिक मॉड्यूल |
वैक्यूम डी-बब्लिंग चैंबर; एंटी-फॉग / डी-मिस्टिंग मॉड्यूल; पेंट मिक्सिंग रूम; पीवीसी स्ट्रिप कर्टन के साथ प्री-स्टेशन; हीट-रिकवरी सिस्टम; दूसरा रोबोट; स्वचालित जिग सफाई; विजन-आधारित निरीक्षण। |
|
खरीदार सामान्य रूप से आपूर्ति करता है |
एयर-हैंडलिंग यूनिट (सीटीए / एएचयू) और चिल्ड या गर्म पानी; संपीड़ित हवा की आपूर्ति; पानी की टंकी और पंप सेट; एलवी स्विचबोर्ड (टीजीबीटी) और लाइन तक मुख्य पावर केबल; सिविल वर्क्स और फ्लोरिंग; कोटिंग सामग्री और सॉल्वेंट; पार्ट जिग्स (या अनुरोध पर कोटटेक द्वारा जिग डिजाइन)। |
06 क्लीनरूम और एयर हैंडलिंग
ऑप्टिकल पार्ट्स पर फिनिश की गुणवत्ता हवा से तय होती है, बंदूक से नहीं। ऑप्ट-लाइन एन्क्लोजर एक पॉजिटिव-प्रेशर क्लीनरूम है जो इंसुलेटेड सैंडविच पैनल से बना है जिसमें फ्लश आंतरिक सतहें, सील किए गए जोड़ और क्लीनरूम-ग्रेड लाइटिंग होती है। सप्लाई एयर एक फ़िल्टर्ड सीलिंग प्लैनम के माध्यम से प्रवेश करती है, पार्ट्स पर एक लैमिनार पर्दे के रूप में यात्रा करती है, और लो-लेवल साइड-वॉल ग्रिल्स के माध्यम से वापस आती है — ओवरस्प्रे और कणों को गीले फिल्म से दूर ले जाती है बजाय इसके कि वे इसके पार जाएं।
· स्टेज 1 — प्री-फिल्ट्रेशन (G4) डाउनस्ट्रीम चरणों की रक्षा करता है और फिल्टर जीवन का विस्तार करता है।
· स्टेज 2 — बैग या पॉकेट फ़िल्टर (F7 / F9) महीन कणों को हटाते हैं।
· स्टेज 3 — HEPA H13 / H14 टर्मिनल फ़िल्टर जहां ISO-क्लास स्वच्छता की आवश्यकता होती है।
· स्टेज 4 — पेंट-मिस्ट और एग्जॉस्ट फिल्ट्रेशन, वीओसी नियंत्रण के लिए वैकल्पिक कार्बन स्टेज के साथ।
|
क्लीनरूम क्लास आईएसओ क्लास, तापमान, सापेक्ष आर्द्रता, पॉजिटिव-प्रेशर मान और एयर-चेंज रेट ग्राहक द्वारा निर्दिष्ट किए जाते हैं या इंजीनियरिंग के दौरान एक साथ परिभाषित किए जाते हैं। ऑप्टिकल कोटिंग के लिए विशिष्ट लक्ष्य ISO 7–8, 23 ± 2 °C और 50 ± 5 % RH हैं — कोटटेक सहमत मूल्यों के लिए फिल्ट्रेशन, पंखे की क्षमता और डक्टिंग का आकार निर्धारित करता है। |
07 अनुप्रयोग
|
ऑटोमोटिव लाइटिंग हेडलाइट लेंस, रिफ्लेक्टर हाउसिंग, लैंप कवर, लाइट गाइड। |
ऑप्टिकल इंटीरियर ट्रिम हाई-ग्लॉस डेकोरेटिव ट्रिम, डिस्प्ले कवर, इंस्ट्रूमेंट लेंस। |
प्लास्टिक कंपोनेंट्स पीसी / पीएमएमए / एबीएस पार्ट्स जिन्हें यूवी-क्युरेबल हार्ड कोट या क्लियर कोट की आवश्यकता होती है। |
08 कोटटेक क्यों
कोटटेक इंटेलिजेंट इक्विपमेंट (गुआंगज़ौ) कं, लिमिटेड ग्वांगडोंग में अपनी सुविधा से कस्टम स्प्रे बूथ और स्वचालित कोटिंग लाइनें डिजाइन और निर्माण करती है। हम उपकरण बनाने से कहीं अधिक करते हैं — हम उत्पादन बाधाओं को दूर करते हैं: डाउनटाइम, ऊर्जा लागत और फिनिश दोष।
|
ताकत |
आपके प्रोजेक्ट के लिए इसका क्या मतलब है |
|
कस्टम इंजीनियरिंग |
एक स्केच या 30-पॉइंट RFQ से एक मॉड्यूलर, बजट-संरेखित समाधान तक — कैटलॉग से नहीं, पार्ट के लिए बने बूथ, ओवन, कन्वेयर और रोबोट। |
|
सिद्ध निर्यात |
यूरोप, रूस, मध्य पूर्व, अफ्रीका और एशिया में परियोजनाओं को वितरित किया गया है — रूस में एक 4-यूनिट कस्टम स्प्रे बूथ कार्यक्रम और एक यूरोपीय स्टील-स्ट्रक्चर निर्माता के लिए 15 × 7 × 6 मीटर का रिट्रैक्टेबल बूथ सहित। |
|
बड़े-पार्ट क्षमता |
जुनैल, सऊदी अरब में 50-टन, 9.8 मीटर ट्रांसफार्मर टैंक के लिए पूरी तरह से बंद बूथ — भारी-उद्योग का अनुभव जो तंग-सहनशीलता वाले ऑप्टिकल काम में आता है। |
|
ऊर्जा दक्षता |
स्मार्ट VFD ऊर्जा-बचत नियंत्रण और इकोस्मार्ट क्रॉस-फ्लो प्लेट हीट रिकवरी हर शिफ्ट में चलने की लागत को कम करते हैं। |
|
वाणिज्यिक लचीलापन |
अफ्रीका भेजे जाने वाले स्प्रे बूथ और कोटिंग लाइनों के लिए अपरिवर्तनीय साख पत्र स्वीकार किए जाते हैं; दुनिया भर में हमारे चीन कारखाने से एफओबी शिपमेंट। |
|
समर्थन |
लाइन के जीवनकाल के लिए स्थापना पर्यवेक्षण, कमीशनिंग, ऑपरेटर प्रशिक्षण और फिल्टर उपभोज्य आपूर्ति। |
09 अक्सर पूछे जाने वाले प्रश्न
प्र क्या लाइन हमारे विशिष्ट पार्ट और जिग को संभाल सकती है?
उ हाँ। रोबोट पथ, कन्वेयर पिच और बूथ क्लीयरेंस आपके पार्ट ड्राइंग और जिग डिजाइन के लिए इंजीनियर किए जाते हैं। पार्ट ज्योमेट्री, वजन और प्रति रैक पीस साझा करें और हम लाइन का आकार निर्धारित करेंगे।
प्र “60 पीसी/घंटा” क्या मानता है?
उ प्रति पीस लगभग 60 सेकंड का चक्र समय। हम पुष्टि करते हैं कि यह प्रति एकल पीस है या प्रति रैक, फिर रोबोट की संख्या, कन्वेयर की गति और क्योरिंग की लंबाई को मैच करने के लिए आकार देते हैं।
प्र क्या आप यूवी टनल की आपूर्ति करते हैं?
उ हाँ, एक एकीकृत मॉड्यूल के रूप में — पारा लैंप या एलईडी यूवी — यांत्रिक इंटरफ़ेस, निष्कर्षण और इंटरलॉक के साथ लाइन में इंजीनियर किया गया है। लैंप विनिर्देश आपके कोटिंग टीडीएस का पालन करता है।
प्र क्या लाइन ATEX प्रमाणित है?
उ मानक मशीनें CE हैं। ATEX-अनुरूप कॉन्फ़िगरेशन — Ex मोटर, Ex लाइटिंग, गैस डिटेक्शन, पर्जिंग और दस्तावेज़ीकरण — ज़ोन 1 / ज़ोन 2 क्षेत्रों के लिए अनुरोध पर इंजीनियर किया जाता है।
प्र आप कौन सी क्लीनरूम क्लास प्राप्त कर सकते हैं?
उ यह सहमत ISO क्लास, एयर-चेंज रेट और मेक-अप एयर पर निर्भर करता है। हम एन्क्लोजर, फिल्ट्रेशन, प्लैनम और डक्टिंग की आपूर्ति करते हैं; क्लास, तापमान, आर्द्रता और दबाव इंजीनियरिंग के दौरान निर्दिष्ट किए जाते हैं।
प्र क्या हमें एयर-हैंडलिंग यूनिट आपसे खरीदनी होगी?
उ जरूरी नहीं। कई ग्राहक अपने स्वयं के सीटीए / एएचयू, कंप्रेसर और स्विचबोर्ड की आपूर्ति करते हैं। हम आवश्यक हवा की मात्रा, दबाव और फिल्ट्रेशन को परिभाषित करते हैं और इंटरफ़ेस डेटा सौंपते हैं।
प्र डिलीवरी में कितना समय लगता है?
उ लीड टाइम कॉन्फ़िगरेशन पर निर्भर करता है — इंजीनियरिंग, निर्माण, फैक्ट्री परीक्षण और शिपमेंट सहित एक कस्टम लाइन के लिए आमतौर पर कई महीने। हम कोटेशन के साथ एक शेड्यूल की पुष्टि करते हैं।
10 प्रस्ताव का अनुरोध करें
हमें अपना पार्ट ड्राइंग या स्केच, लक्ष्य क्षमता, कोटिंग सिस्टम और उपलब्ध फर्श की जगह भेजें। हमारी इंजीनियरिंग टीम एक प्रक्रिया लेआउट, एक विनिर्देश पत्र और एक बजट कोटेशन वापस करेगी — आमतौर पर कुछ कार्य दिवसों के भीतर।
|
जानना अच्छा है हम अंग्रेजी, फ्रेंच, जर्मन, स्पेनिश, रूसी और अन्य भाषाओं में पूछताछ स्वीकार करते हैं। ड्राइंग और स्केच का स्वागत है — एक मोटा लेआउट अक्सर हमारे लिए इंजीनियरिंग चर्चा शुरू करने के लिए पर्याप्त होता है। |
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
