| MOQ: | 1 |
| कीमत: | USD5200-USD10000/SET |
| स्टैंडर्ड पैकेजिंग: | नियमित फिल्म और कार्टन के साथ |
| वितरण अवधि: | जमा के 15 दिन बाद |
| भुगतान विधि: | टी/टी, , वेस्टर्न यूनियन, डी/ए |
| आपूर्ति क्षमता: | 50set/महीना |
एग्जॉस्ट पार्ट्स के लिए वाटर कर्टेन स्प्रे बूथ — 150 डिग्री सेल्सियस पर स्प्रे, फ्लैश-ऑफ और क्योर करें
उत्पाद सारांश:मफलर, साइलेंसर और रेज़ोनेटर शेल जैसे लंबे, भारी एग्जॉस्ट कंपोनेंट्स के लिए एक दो-चरणीय फिनिशिंग सिस्टम। पार्ट्स को एक हेवी-ड्यूटी रैक पर क्षैतिज रूप से लटकाया जाता है जो फ्लोर रेल पर चलता है, वाटर कर्टेन बूथ में स्प्रे किया जाता है, फिर 150 डिग्री सेल्सियस के नियंत्रित क्योर के लिए एक अलग बैच क्योरिंग ओवन में धकेला जाता है। यह कॉन्फ़िगरेशन स्थिर लेकिन मामूली वार्षिक मात्रा के लिए उपयुक्त है, जहां एक निरंतर स्वचालित लाइन ओवर-इंजीनियर्ड होगी।

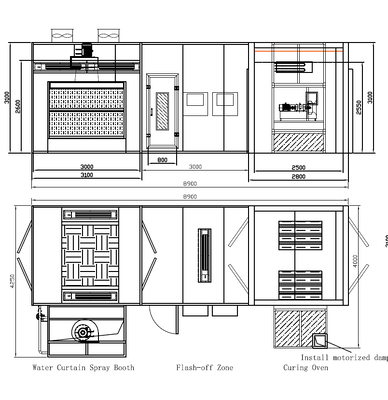

वाटर कर्टेन स्प्रे बूथ —पिछली दीवार पर एक स्टेनलेस-स्टील वाटर फिल्म स्रोत पर ओवरस्प्रे को कैप्चर करती है; डाउनड्राफ्ट एक्सट्रैक्शन के साथ एक ग्रेटिंग फ्लोर ऑपरेटर के सांस लेने वाले क्षेत्र को साफ रखता है और पेंट मिस्ट को पार्ट्स पर वापस जमने से रोकता है
फ्लैश-ऑफ ज़ोन —एक साफ, धूल-नियंत्रित क्षेत्र जहां गीला फिल्म ओवन में प्रवेश करने से पहले समतल हो जाता है
बैच क्योरिंग ओवन —इलेक्ट्रिक हीटिंग लोड को 150 डिग्री सेल्सियस तक लाता है और कोटिंग की आवश्यकता के अनुसार क्योर के लिए इसे बनाए रखता है, समान तापमान के लिए मजबूर परिसंचरण के साथ
फ्लोर रेल पर हेवी-ड्यूटी रैक —पार्ट्स को टियर में क्षैतिज रूप से लटकाया जाता है; लोड किया गया रैक फ्लोर रेल के साथ रोलर्स पर चलता है ताकि एक ऑपरेटर एक पूर्ण लोड को सुरक्षित रूप से स्थानांतरित कर सके
नियंत्रण और सुरक्षा —स्प्रे, पंप इंटरलॉक, क्योरिंग टाइमर, कूलिंग, फॉल्ट अलार्म और इमरजेंसी स्टॉप के साथ रिले और पुश-बटन नियंत्रण
कुशल ओवरस्प्रे कैप्चर —पानी की फिल्म पेंट कणों को फंसाती है और उन्हें बेसिन में जमा करती है, जिससे हवा में धूल और फिल्टर लोड कम हो जाता है
स्थिर एयरफ्लो फील्ड —ऊपर से फ़िल्टर की गई आपूर्ति और नीचे से डाउनड्राफ्ट एक्सट्रैक्शन ऑपरेटर और तैयार सतह से मिस्ट को दूर रखता है
लंबे, भारी पार्ट्स के लिए निर्मित —बूथ 2,000 मिमी तक लंबे कंपोनेंट्स के लिए आकार का है, और रैक और रेल सिस्टम कई सौ किलोग्राम के लोड को संभालता है
क्षैतिज हैंगिंग —लोड को कम और स्थिर रखता है, पार्ट्स को टियर करने की अनुमति देता है, और सीमित हेडरूम वाले स्थानों में बूथ की ऊंचाई को मामूली रखता है
तेज, समान क्योरिंग —हीटिंग तत्व और एक उच्च-तापमान परिसंचरण पंखा लोड को जल्दी से तापमान तक लाता है और इसे पूरे रैक पर समान रूप से बनाए रखता है
सुरक्षित कूलिंग चेंजओवर —एक मोटर चालित डैम्पर चक्र के अंत में गर्म हवा को डिस्चार्ज करने के लिए ओवन को कूलिंग मोड में स्विच करता है
बैच ऑपरेशन —स्प्रेइंग और क्योरिंग दो यूनिटों में समानांतर चलती है, बजाय एक केबिन के मोड बदलने का इंतजार करने के
|
वस्तु |
विनिर्देश |
|
सिस्टम |
दो-चरणीय फिनिशिंग सिस्टम: वाटर कर्टेन स्प्रे बूथ + बैच क्योरिंग ओवन |
|
बूथ मॉडल |
CT-PQ-I-PLUS — वाटर कर्टेन स्प्रे बूथ |
|
बूथ आंतरिक आयाम |
3,000 × 2,700 × 2,600 मिमी (L × W × H); किसी पिट की आवश्यकता नहीं, सीधे फर्श पर स्थापित |
|
बूथ एयरफ्लो |
2 विस्फोट-प्रूफ एक्सियल पंखों (प्रत्येक 0.37 kW) के माध्यम से 9,000 m³/h की आपूर्ति; 1 विस्फोट-प्रूफ पंखे (3 kW) के माध्यम से 9,000 m³/h का निकास |
|
बूथ फिल्ट्रेशन |
G3 प्राइमरी + F5 मध्यम-दक्षता आपूर्ति फिल्टर, साथ ही वाटर कर्टेन कैप्चर |
|
बूथ लाइटिंग |
IP54 फ्लेमप्रूफ लाइट बॉक्स में 16 × 22 W LED ट्यूब; रोशनी ≥ 800 लक्स |
|
जल प्रणाली |
SS304 वाटर कर्टेन कैबिनेट बॉटम बेसिन के साथ, विस्फोट-प्रूफ परिसंचरण पंप, पीवीसी पाइपिंग और फ्लोट-वाल्व मेक-अप |
|
ओवन मॉडल |
CT-HQ-I-PLUS — बैच क्योरिंग ओवन |
|
ओवन आंतरिक आयाम |
2,500 × 2,300 × 2,500 मिमी (L × W × H) |
|
हीटिंग |
SS304 इलेक्ट्रिक हीटिंग तत्व, 18 × 3 kW = 54 kW; 10–15 मिनट में 20 डिग्री सेल्सियस → 150 डिग्री सेल्सियस |
|
ओवन एयरफ्लो |
उच्च-तापमान परिसंचरण पंखा, 3,000 m³/h, 100 एयर चेंज प्रति घंटा |
|
कूलिंग |
मोटर चालित डैम्पर परिसंचरण पंखे को गर्म हवा डिस्चार्ज करने के लिए स्विच करता है |
|
वर्कपीस उदाहरण |
320 × 423 × 1,972 मिमी तक के मफलर; प्रत्येक 60 किग्रा; प्रति रैक 8 पीस, प्रति लोड लगभग 600 किग्रा |
|
नियंत्रण |
रिले + पुश-बटन नियंत्रण; स्प्रे, पंप इंटरलॉक, क्योरिंग टाइमर, कूलिंग, फॉल्ट अलार्म, इमरजेंसी स्टॉप, प्रेशर गेज |
|
बिजली की आपूर्ति |
मानक के रूप में 3 × 380 V / 1 × 220 V, 50 Hz; यूरोपीय संघ के साइटों के लिए 400 V / 50 Hz तक समायोज्य |
|
अनुकूलन |
बूथ और ओवन आयाम, एयरफ्लो, फिल्ट्रेशन, हीटिंग क्षमता, रैक और रेल लेआउट ऑर्डर पर |
* आयाम, एयरफ्लो और हीटिंग क्षमता लेआउट इंजीनियरिंग के दौरान पुष्टि की जाती है और पार्ट आकार, कोटिंग प्रकार और आवश्यक आउटपुट पर निर्भर करती है। ऊपर दिए गए वर्कपीस आंकड़े एक काम किए गए उदाहरण हैं।
यह कॉन्फ़िगरेशन एग्जॉस्ट और उच्च-तापमान कंपोनेंट्स के लिए डिज़ाइन किया गया है जो लंबे, मध्यम रूप से भारी और स्थिर लेकिन मामूली मात्रा में उत्पादित होते हैं:
ऑटोमोटिव एग्जॉस्ट —मफलर, साइलेंसर, रेज़ोनेटर शेल और टेलपाइप असेंबली
औद्योगिक एग्जॉस्ट —जनरेटर और इंजन एग्जॉस्ट हाउसिंग, औद्योगिक साइलेंसर बॉडी
गर्मी प्रतिरोधी ड्यूटी —गर्मी प्रतिरोधी एनामेल्स के साथ लेपित पार्ट्स जिन्हें परिभाषित क्योर तापमान और होल्ड समय की आवश्यकता होती है
स्टेनलेस और स्टील फैब्रिकेशन —लगभग 2,000 मिमी तक लंबे वेल्डेड शेल, ट्यूबलर हाउसिंग और समान कंपोनेंट्स
विशिष्ट कोटिंग्स में गर्मी प्रतिरोधी सिल्वर एनामेल, प्राइमर, टॉपकोट और अन्य सॉल्वेंट-आधारित सिस्टम शामिल हैं। स्टेनलेस-स्टील सब्सट्रेट को कोटिंग से पहले डीग्रीज और ब्लास्ट किया जाना चाहिए, या प्राइमर लगाया जाना चाहिए — जब आप हमें अपना कोटिंग डेटा भेजते हैं तो हम प्री-ट्रीटमेंट मार्ग पर सलाह देंगे।
|
प्रश्न |
यदि यह आपकी स्थिति है |
अनुशंसित |
|
वाटर कर्टेन या ड्राई फिल्टर? |
आप सॉल्वेंट-आधारित कोटिंग्स को स्प्रे करते हैं और कम फिल्टर प्रतिस्थापन के साथ कुशल ओवरस्प्रे कैप्चर चाहते हैं |
वाटर कर्टेन बूथ (यह सिस्टम)। ड्राई फिल्टर बूथ कम मात्रा के लिए या जहां पानी की हैंडलिंग अव्यावहारिक है, के लिए उपयुक्त हैं |
|
बैच ओवन या कंटीन्यूअस टनल? |
आउटपुट प्रति वर्ष कुछ हजार पीस तक है, या पार्ट आकार भिन्न होते हैं |
बैच ओवन — कम निवेश, लचीला लोडिंग। कंटीन्यूअस टनल एक पार्ट प्रकार की उच्च, स्थिर मात्रा के लिए उपयुक्त हैं |
|
संयुक्त या अलग यूनिट? |
आप चाहते हैं कि स्प्रेइंग और क्योरिंग एक साथ चलें |
अलग बूथ और ओवन (यह सिस्टम)। एक संयुक्त स्प्रे-एंड-बेक केबिन तंग फ्लोर स्पेस और कम थ्रूपुट के लिए उपयुक्त है |
|
भारी लोड को कैसे संभालें? |
एक लोड किए गए रैक का वजन कई सौ किलोग्राम होता है |
भारी रोलर्स के साथ फ्लोर रेल पर रैक; ट्रांसफर ट्रॉली ज़ोन को समानांतर में काम करते रखती हैं |
|
क्षैतिज या ऊर्ध्वाधर हैंगिंग? |
पार्ट्स लंबे होते हैं और वर्कशॉप हेडरूम सीमित होता है |
टियर में क्षैतिज हैंगिंग — लोड को स्थिर रखता है और बूथ की ऊंचाई को मामूली रखता है |
आनुपातिक निवेश — एक बैच सिस्टम निरंतर-लाइन क्षमता के अप्रयुक्त के लिए भुगतान किए बिना स्थिर, मामूली मात्रा से मेल खाता है।
स्वच्छ फिनिश — वाटर कर्टेन कैप्चर प्लस डाउनड्राफ्ट एक्सट्रैक्शन ओवरस्प्रे को गीले फिल्म से दूर रखता है।
सुरक्षित भारी हैंडलिंग — रेल और रोलर्स लोड किए गए रैक को स्थानांतरित करते हैं बजाय लोगों के भारी, गीले पार्ट्स को ले जाने के।
दोहराने योग्य क्योर — नियंत्रित रैंप, होल्ड टाइम और मजबूर परिसंचरण पूरे लोड पर समान परिणाम देते हैं।
मिश्रित आकारों के लिए लचीला — उत्पाद श्रृंखला बदलने पर रैक और प्रोग्राम अनुकूलित होते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्र: मफलर स्प्रे बूथ क्या है? ए: मफलर और साइलेंसर जैसे लंबे एग्जॉस्ट कंपोनेंट्स के लिए आकार और सुसज्जित एक स्प्रे बूथ। इस सिस्टम में यह एक वाटर कर्टेन बूथ है: पिछली दीवार पर बहने वाली पानी की फिल्म ओवरस्प्रे को हवा में रहने से पहले कैप्चर करती है।
प्र: इसे अलग क्योरिंग ओवन के साथ क्यों जोड़ा जाए? ए: क्योंकि स्प्रेइंग और क्योरिंग तब समानांतर चल सकती हैं — एक रैक को स्प्रे किया जा रहा है जबकि दूसरा क्योर हो रहा है। यह एक बड़े सिंगल केबिन के बिना प्रभावी थ्रूपुट बढ़ाता है।
प्र: ओवन कितना तापमान तक पहुंच सकता है? ए: मानक कॉन्फ़िगरेशन 150 डिग्री सेल्सियस तक पहुंचता है और कोटिंग की आवश्यकता के अनुसार क्योर समय के लिए इसे बनाए रखता है, समान तापमान के लिए मजबूर परिसंचरण के साथ। अनुरोध पर उच्च सेट-पॉइंट उपलब्ध हैं।
प्र: भारी पार्ट्स को ज़ोन के बीच कैसे ले जाया जाता है? ए: पार्ट्स एक स्टील रैक पर क्षैतिज रूप से लटकते हैं जो फ्लोर रेल के साथ भारी रोलर्स पर चलता है। एक ऑपरेटर एक पूर्ण लोड को स्थानांतरित कर सकता है, और ट्रांसफर ट्रॉली बूथ, फ्लैश-ऑफ ज़ोन और ओवन को समानांतर में काम करते रखती हैं।
प्र: क्या यह मफलर के अलावा अन्य पार्ट्स को संभाल सकता है? ए: हाँ। कोई भी लंबा, मध्यम रूप से भारी धातु घटक लगभग 2,000 मिमी तक काम करता है — साइलेंसर बॉडी, एग्जॉस्ट हाउसिंग, वेल्डेड शेल और ट्यूबलर फैब्रिकेशन। रैक और रेल लेआउट आपके पार्ट के लिए बनाए जाते हैं।
प्र: क्या मैं वाटर कर्टेन के बजाय ड्राई फिल्ट्रेशन चुन सकता हूँ? ए: हाँ। दोनों उपलब्ध हैं। वाटर कर्टेन सॉल्वेंट-आधारित कोटिंग्स और उच्च ओवरस्प्रे लोड के लिए उपयुक्त है; ड्राई फिल्टर बूथ कम मात्रा या उन साइटों के लिए उपयुक्त हैं जहां पानी की हैंडलिंग अव्यावहारिक है।
प्र: क्या यह स्टेनलेस-स्टील पार्ट्स के लिए उपयुक्त है? ए: हाँ, लेकिन स्टेनलेस को तैयारी की आवश्यकता होती है। कोटिंग से पहले डीग्रीज और ब्लास्ट करें, या एक उपयुक्त प्राइमर का उपयोग करें। हमें अपनी कोटिंग डेटा शीट भेजें और हम प्री-ट्रीटमेंट मार्ग पर सलाह देंगे।
प्र: क्या CE दस्तावेज़ीकरण प्रदान किया जाता है? ए: हाँ। हम CE दस्तावेज़ीकरण, अंग्रेजी मैनुअल और विस्फोट-प्रूफ पंखे और मोटर प्रदान करते हैं। विनिर्देश तय होने से पहले ATEX वर्गीकरण आपकी साइट और कोटिंग फ्लैश पॉइंट के विरुद्ध पुष्टि की जाती है।
प्र: कोटेशन के लिए आपको क्या जानकारी चाहिए? ए: पार्ट आयाम और वजन, TDS/MSDS के साथ कोटिंग प्रकार, आवश्यक क्योर तापमान और समय, वार्षिक आउटपुट और शिफ्ट पैटर्न, उपलब्ध उपयोगिताएं, और दरवाजे के आकार के साथ वर्कशॉप लेआउट।
इसे क्रिया में देखें: एक यूरोपीय एग्जॉस्ट-सिस्टम निर्माता को आपूर्ति किए गए इस सिस्टम का केस स्टडी पढ़ें — वाटर कर्टेन स्प्रे बूथ, बैच क्योरिंग ओवन और गर्मी प्रतिरोधी मफलर कोटिंग के लिए फ्लोर-रेल रैक हैंडलिंग।
कोटेशन के लिए श्री टिम से संपर्क करें: +86 189 8118 9424 · coattech@spraying-booth.com · www.spraying-booth.com
हमें अपने पार्ट आयाम, वजन, कोटिंग डेटा शीट और वार्षिक आउटपुट भेजें — हम आपके वर्कशॉप के लिए सही स्प्रे बूथ और क्योरिंग ओवन डिज़ाइन करेंगे।
टैग: #MufflerSprayBooth #WaterCurtainSprayBooth #CuringOven #ExhaustParts #HeatResistantCoating #BatchOven #CoatTech
अपने क्षेत्र के लिए कोट का अनुरोध करें
अपनी पेंटिंग दक्षता को बढ़ाने के लिए तैयार हैं? हम दुनिया भर के ग्राहकों को पूरी तरह से अनुकूलन योग्य ऑटो स्प्रे बूथ की आपूर्ति करते हैं। चाहे आपको मानक 220V सेटअप की आवश्यकता हो या आपके देश के नियमों के लिए विशिष्ट अनुकूलन की, हमारी इंजीनियरिंग टीम मदद के लिए यहां है।
