वाहन निकायों और बड़े घटकों के लिए बड़े आकार के स्प्रे बूथ

श्रेणीः उत्पाद / स्प्रे बूथ. उद्योगः ऑटोमोटिव, ईवी, ट्रैक्टर, मशीनरी कैब दिनांक 18 सितंबर,2026

संपादकीय सारांशइस प्रकाशन में इलेक्ट्रिक वाहनों के शरीर, ट्रैक्टर केबिन और बड़े वेल्डेड निर्माणों जैसे बड़े आकार के भागों को पेंट करने के लिए कोटटेक के बड़े आकार के स्प्रे बूथ को प्रस्तुत किया गया है।यह एक पूर्ण-चौड़ाई पेंट ग्रिड फर्श को जोड़ती है, पूरे शरीर के लिए प्रतिधारण शीट, उच्च आउटपुट छत प्रकाश व्यवस्था और एक बहु-स्टेशन लेआउट ताकि कई ऑपरेटर एक ही समय में एक लंबे हिस्से पर काम कर सकें।

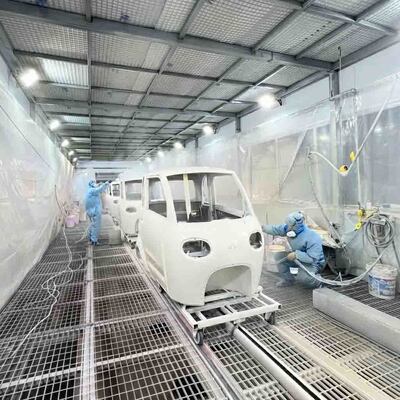

कोटटेक बड़े आकार की स्प्रे बूथः दो ऑपरेटर एक पूर्ण पेंट ग्रिड फर्श पर एक मोबाइल डॉली पर एक ईवी बॉडी शेल को पेंट करते हैं

01चित्र क्या दिखाता है

एक मोबाइल डॉली पर वाहन के शरीर के खोल ️एक छोटे से इलेक्ट्रिक वाहन के शरीर को एक पहिया स्टील डॉली पर रखा जाता है जो फर्श रेल पर चलता है, इसलिए एक लंबा हिस्सा कैब के अंदर ले जाया जा सकता है और घुमाया जा सकता है

दो चित्रकार एक भाग पर काम कर रहे हैंएक ऑपरेटर खड़े होकर छिड़काव करता है, दूसरा बंपर के स्तर पर झुका हुआ काम करता है

पूर्ण-रंग ग्रिड फर्शपूरे बूथ के फर्श पर छिद्रित धातु ग्रिटिंग ओवरस्प्रे को इकट्ठा करती है और हवा को समान रूप से गुजरने देती है

पूरे शरीर के लिए कवरिंग शीटदोनों साइड दीवारों और छत को सुरक्षात्मक फिल्म से लपेटा गया है, जिससे संरचना पर ओवरस्प्रे नहीं होता है और रंग परिवर्तनों को प्रबंधित करना आसान हो जाता है

उच्च आउटपुट छत प्रकाश व्यवस्थाछत ग्रिड में लैंप की पंक्तियाँ कवरेज और खत्म गुणवत्ता की जांच के लिए छाया मुक्त प्रकाश प्रदान करती हैं

छत के पूर्ण और नलिका ️प्रवेश पैनलों और लचीले नलिका कनेक्शन के साथ चित्रित इस्पात छत एक फ़िल्टर, संतुलित वायु आपूर्ति प्रणाली दिखाती है

02मुख्य विशेषताएं

अति-आकार का केबिनअतिरिक्त लंबाई, चौड़ाई और दरवाजे की ऊंचाई वाहन के खोल, कैब, हुड, दरवाजे और बड़े निर्माण के लिए

मल्टी-ऑपरेटर लेआउटदो या अधिक चित्रकारों के लिए एक ही समय में विभिन्न पक्षों से एक लंबे हिस्से को कोटिंग करने के लिए पर्याप्त चौड़ा

रेल पर पेंट ग्रिड फर्शएक रेल प्रणाली पर ग्रिटिंग पैनल डोली का मार्गदर्शन करते हैं और ओवरस्प्रे और हवा को पारित करने की अनुमति देते हुए भाग का समर्थन करते हैं

पूर्ण आंतरिक समावेशन ️दीवार और छत शीट गड़बड़ रंग काम के दौरान बूथ लिफाफे की रक्षा करता है और बदलने के लिए आसान है

संतुलित वायुप्रवाहफ़िल्टर्ड छत आपूर्ति और निचले स्तर के निष्कर्षण नियंत्रण ओवरस्प्रे और ऑपरेटर श्वसन क्षेत्र साफ रखने

उज्ज्वल, समान प्रकाशघुंघराले पैनलों पर न्यूनतम छाया के साथ समान रोशनी के लिए छत दीपक व्यवस्थित हैं

भारी कार्य करने वाली संरचनास्टील फ्रेम, पैनल की दीवारें और दैनिक उत्पादन उपयोग के लिए निर्मित छत पूर्ण

03तकनीकी डेटा

* आंतरिक आयाम, वायु प्रवाह की मात्रा, ताप क्षमता और निस्पंदन चरणों को लेआउट इंजीनियरिंग के दौरान पुष्टि की जाती है और भाग के आकार, कोटिंग प्रकार और दैनिक उत्पादन पर निर्भर करते हैं।

04आवेदन और लाभ

यह बूथ इलेक्ट्रिक वाहनों, कम गति वाले वाहनों, ट्रैक्टरों, कृषि मशीनरी, निर्माण उपकरण, बसों और बड़े धातु निर्माण उद्योगों के निर्माताओं के लिए उपयुक्त है।लाभों में एक स्टेशन में पूरे शरीर के खोल को पेंट करने की क्षमता शामिल है, कम हैंडलिंग समय, आसान बहुपक्षीय कोटिंग, गुणवत्ता जांच के लिए बेहतर दृश्यता, और एक स्वच्छ, अधिक नियंत्रित कार्य वातावरण।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: एक बड़े आकार का स्प्रे बूथ क्या है?उत्तरः एक बड़े आकार का पेंट बूथ जिसमें लंबाई, चौड़ाई और दरवाजे की ऊंचाई बढ़ जाती है, जो वाहन के खोल, कैब और अन्य बड़े घटकों को कोटिंग करने के लिए बनाया गया है जो एक मानक बूथ में फिट नहीं होते हैं।

प्रश्न: क्या यह पूरे ईवी के शरीर को पेंट कर सकता है?उत्तर: हाँ ∙ केबिन, दरवाजे की ऊंचाई और फर्श प्रणाली को भाग के चारों ओर डिजाइन किया गया है, और एक मोबाइल डॉली शरीर को कैबिन के अंदर तैनात करने और घुमाने की अनुमति देता है।

प्रश्न: क्या एक ही समय में दो चित्रकार काम कर सकते हैं?उत्तरः चौड़े केबिन में कई ऑपरेटर एक लंबे हिस्से को अलग-अलग पक्षों से कोटिंग कर सकते हैं, जिससे बड़े शेल पर चक्र समय कम हो जाता है।

प्रश्न: किस प्रकार का फर्श है?उत्तर: रेल पर पेंट-ग्रिड/ग्रिड फर्श। यह भाग डोली को समर्थन देता है, ओवरस्प्रे और हवा को गुजरने देता है, और ठोस फर्श की तुलना में साफ करना आसान है।

प्रश्न: क्या हवा का प्रवाह नीचे की ओर है?A: लेआउट में निचले स्तर के निष्कर्षण के साथ पूर्ण छत फिल्टर्ड आपूर्ति का उपयोग किया गया है। लेआउट इंजीनियरिंग के दौरान अंतिम वायु प्रवाह प्रकार और मात्रा की पुष्टि की जाती है।

प्रश्न: क्या इसे सुखाने की प्रणाली से लैस किया जा सकता है?A: हाँ ️ कोटिंग प्रक्रिया के आधार पर फ्लैश-ऑफ और क्यूरिंग के लिए गर्म हवा हीटिंग या इन्फ्रारेड मॉड्यूल जोड़े जा सकते हैं।

कोटटेक के बारे में

CoatTech Intelligent Equipment (Guangzhou) CO., LTDडिजाइन, निर्माण और स्थापनास्प्रे बूथ, पेंट बूथ मैन लिफ्ट, प्री स्टेशन, ओवरहेड और फ्लोर-रेल कन्वेयर कोटिंग लाइनें, रोलर कोटिंग लाइनें, स्मार्ट पेंटिंग लाइनें, बड़े आकार और मोबाइल कंटेनर स्प्रे बूथ,घुमाए जाने वाले तम्बू, पेंट मिक्सिंग रूम, फिल्टरिंग उपकरण और फिल्टर उपभोग्य सामग्रियांप्रत्येक परियोजना को लेआउट और इंजीनियरिंग से लेकर निर्माण, वितरण, स्थापना और बिक्री के बाद सेवा तक संभाला जाता है।
