स्वचालित ड्रिल पाइप आंतरिक कोटिंग और सतह उपचार उत्पादन लाइन

उन्नत स्वचालित ड्रिल पाइप आंतरिक कोटिंग और सतह उपचार उत्पादन लाइन

अवलोकन: CoatTech की टर्नकी स्वचालित ड्रिल पाइप सतह उपचार और आंतरिक कोटिंग उत्पादन लाइन उच्च दक्षता वाली सैंडब्लास्टिंग, सटीक बहु-चरणीय रासायनिक प्रीट्रीटमेंट, गर्म हवा सुखाने, और भारी-भरकम आंतरिक एंटी-जंग पेंटिंग को एक एकीकृत, उच्च-क्षमता वाले वर्कफ़्लो में एकीकृत करती है, जिसे वैश्विक तेल क्षेत्र और औद्योगिक पाइपिंग मानकों के लिए डिज़ाइन किया गया है।

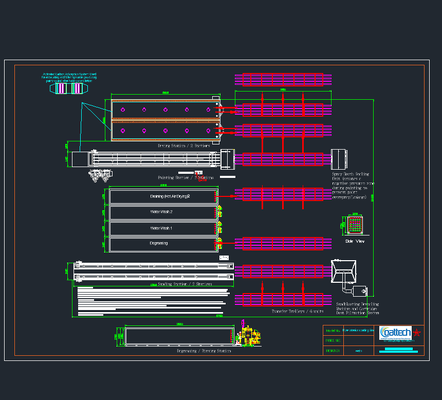

1. सिस्टम आर्किटेक्चर और उपकरण कॉन्फ़िगरेशन

इष्टतम जंग प्रतिरोध और समान कोटिंग मोटाई प्राप्त करने के लिए, हमारे इंजीनियरिंग डिज़ाइन में भारी-भरकम औद्योगिक मशीनरी से सुसज्जित एक मॉड्यूलर लेआउट है:

1. सैंडब्लास्टिंग सिस्टम: उच्च-प्रदर्शन सैंडब्लास्टिंग डिसकेलिंग मशीन और एक कार्ट्रिज डस्ट फिल्ट्रेशन सिस्टम से सुसज्जित है ताकि बेहतर कोटिंग आसंजन के लिए आदर्श सतह खुरदरापन (Sa 2.5) सुनिश्चित किया जा सके।

2. प्रीट्रीटमेंट स्टेशन: आंतरिक लुमेन से तेल, ग्रीस और रासायनिक अवशेषों को पूरी तरह से खत्म करने के लिए समर्पित विसर्जन/स्प्रे डीग्रेसिंग और बहु-चरणीय जल धुलाई स्टेशन।

3. सुखाने और थर्मल स्टेशन: नमी को खत्म करने के लिए गर्म हवा सुखाने वाली इकाइयाँ, जिसके बाद उच्च-तापमान पेंट क्योरिंग के लिए 180°C पर संचालित होने वाले दोहरे विशेष सुखाने वाले कमरे होते हैं।

4.कोटिंग और सीलिंग ज़ोन: स्प्रे बूथ सीलिंग यूनिट की विशेषता वाले सटीक पेंटिंग स्टेशन जो पेंट ओवरस्प्रे और पर्यावरणीय रिसाव को रोकने के लिए एक नियंत्रित नकारात्मक दबाव क्षेत्र बनाते हैं।

5. सामग्री हैंडलिंग: 6 भारी-भरकम ट्रांसफर ट्रॉली और 8 मोबाइल ट्रांसपोर्ट कार्ट जो निर्बाध बैच संक्रमण के लिए फर्श-निर्देशित पोजिशनिंग स्लॉट पर काम करते हैं।

6. पर्यावरण संरक्षण: पेंटिंग और थर्मल बेकिंग के दौरान निकास हवा उपचार और वाष्पशील कार्बनिक यौगिक (VOC) निस्पंदन के लिए डिज़ाइन की गई एकीकृत सक्रिय कार्बन सोखना प्रणाली।

2. पूर्ण परिचालन वर्कफ़्लो

व्यवस्थित वर्कफ़्लो को बाधाओं को खत्म करने और निरीक्षण-तैयार आंतरिक दीवार गुणवत्ता की गारंटी के लिए सावधानीपूर्वक क्रमबद्ध किया गया है:

1. मैनुअल लोडिंग: ड्रिल पाइप को चलने योग्य ट्रॉली पर लोड किया जाता है (प्रति ट्रॉली 4 पाइप, सपाट रखे हुए)।

2. सतह की तैयारी: आंतरिक जंग और स्केल को हटाने के लिए सैंडब्लास्टिंग मशीनों में स्थानांतरित किया जाता है।

3. रासायनिक प्रीट्रीटमेंट: उन्नत स्प्रे डीग्रेसिंग के बाद दो-चरणीय जल धुलाई।

4. नमी हटाना: गर्म हवा सुखाने वाला स्टेशन फ्लैश जंग को रोकने के लिए अवशिष्ट पानी को हटाता है।

5. आंतरिक पेंटिंग: उच्च-प्रदर्शन पेंटिंग नकारात्मक-दबाव बूथ के अंदर भारी कोटिंग्स (≥150μm) लागू करती है।

6. थर्मल क्योरिंग: पाइप को 30 मिनट के बेकिंग और कूलिंग के लिए 180°C सुखाने वाले कमरों में स्थानांतरित किया जाता है।

7. निरीक्षण और अनलोडिंग: मैनुअल अनलोडिंग से पहले औद्योगिक एंडोस्कोप और चुंबकीय मोटाई गेज का उपयोग करके अंतिम सत्यापन।

3. उत्पादन क्षमता विश्लेषण

4. गुणवत्ता आश्वासन और निरीक्षण

सख्त अंतरराष्ट्रीय एंटी-जंग विनिर्देशों के अनुपालन की गारंटी के लिए, प्रत्येक बैच सख्त गैर-विनाशकारी मूल्यांकन से गुजरता है:

1. उच्च-रिज़ॉल्यूशन औद्योगिक एंडोस्कोप: आंतरिक दीवारों के संपूर्ण दृश्य निरीक्षण के लिए उपयोग किया जाता है, जो अंधे लुमेन में सूक्ष्म दोषों, झुकाव या पिनहोल का पता लगाता है।

2. विशेष चुंबकीय मोटाई गेज: छिपी हुई आंतरिक सतहों पर पेंट फिल्म की मोटाई (≥150μm आवश्यकता) के सटीक, गैर-विनाशकारी माप के लिए तैनात।

5. CoatTech इंटेलिजेंट उपकरण क्यों चुनें

CoatTech इंटेलिजेंट उपकरण (गुआंगज़ौ) कं, लिमिटेड स्थायित्व, सटीक पर्यावरणीय अनुपालन और उच्च थ्रूपुट के लिए इंजीनियर टर्नकी कोटिंग स्वचालन समाधान प्रदान करता है। अपने तेल क्षेत्र पाइप कोटिंग लाइन लेआउट को अनुकूलित करने के लिए आज ही हमारी विदेशी इंजीनियरिंग टीम से संपर्क करें।

यदि आप संभालते हैं स्वचालित ड्रिल पाइप आंतरिक कोटिंग, सतह उपचार उत्पादन लाइन, सैंडब्लास्टिंग डिसकेलिंग, नकारात्मक दबाव स्प्रे बूथ, थर्मल क्योरिंग, और सक्रिय कार्बन सोखना प्रणाली, कृपया मुझे कॉल करें
