| MOQ: | 1 |
| कीमत: | USD2000-USD10000/SET |
| स्टैंडर्ड पैकेजिंग: | नियमित फिल्म और कार्टन के साथ |
| वितरण अवधि: | जमा के 15 दिन बाद |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 500सेट/माह |

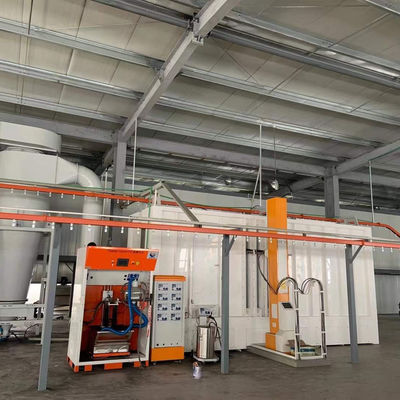

नीचे हमारे एकीकृत स्वचालित स्प्रे बूथ और इलाज ओवन प्रणाली को दर्शाया गया है - उच्च उपज, धूल मुक्त उत्पादन के लिए इंजीनियर किया गया एक संपूर्ण पेंटिंग समाधान। सिस्टम को तीन मुख्य कार्यात्मक क्षेत्रों में विभाजित किया गया है, प्रत्येक दोषरहित कोटिंग परिणाम देने के लिए सद्भाव में काम करता है।
केंद्रीकृत वायु आपूर्ति प्रणाली (स्वच्छ वायु तैयारी)
एक प्राचीन चित्रकला वातावरण की शुरुआत स्वच्छ हवा से होती है। हमारी वायु आपूर्ति इकाई 5-चरण प्रगतिशील निस्पंदन प्रक्रिया के माध्यम से आने वाली हवा को पूर्व-स्थिति में रखती है, जिससे स्प्रे बूथ पर कक्षा 100,000 क्लीनरूम मानकों को सुनिश्चित किया जाता है।
| अवस्था | अनुभाग का नाम | समारोह | मुख्य घटक |
| 1 | एयर इनलेट अनुभाग | ताजी परिवेशीय हवा खींचता है | मौसम प्रतिरोधी लौवर |
| 2 | गीला पर्दा अनुभाग | बड़े कणों और धूल को धो देता है | जल पर्दा प्लेट |
| 3 | जल बाफ़ल अनुभाग | वायुधारा से पानी की धुंध हटाता है | ज़िग-ज़ैग बाफ़ल एलिमिनेटर |
| 4 | मिश्रण अनुभाग | हवा के तापमान और आर्द्रता को संतुलित करता है | मिश्रण कक्ष |
| 5ए | प्राथमिक फ़िल्टर अनुभाग | मोटे कणों को पकड़ लेता है | G4 पैनल प्री-फ़िल्टर |
| 5 ब | मध्यम दक्षता फ़िल्टर (F6) | बारीक कणों को पकड़ लेता है | F6 बैग फ़िल्टर |
| 5सी | मध्यम दक्षता फ़िल्टर (F9) | सब-माइक्रोन कणों को पकड़ लेता है | F9 बैग फ़िल्टर (वैकल्पिक अपग्रेड) |
| 6 | प्रशंसक अनुभाग | बूथ में वातानुकूलित हवा पहुंचाता है | केन्द्रापसारक आपूर्ति पंखा |
स्वचालित स्प्रे बूथ (पेंट अनुप्रयोग और धुंध कैप्चर)
यह आपकी पेंटिंग लाइन का हृदय है. बूथ ओवरस्प्रे को कुशलतापूर्वक पकड़ने के लिए एक मजबूत निकास प्रणाली के साथ जल-पर्दा प्रौद्योगिकी को एकीकृत करता है, जो ऑपरेटर के स्वास्थ्य और उत्पाद फिनिश दोनों की रक्षा करता है।
स्प्रे बूथ की मुख्य विशेषताएं:
1. वायु आपूर्ति छत / प्लेनम: स्प्रे क्षेत्र में फ़िल्टर की गई हवा को समान रूप से वितरित करता है, जिससे लगातार नीचे की ओर हवा का प्रवाह होता है जो ओवरस्प्रे को वर्कपीस से दूर ले जाता है।
2. सामने और किनारे के पानी के पर्दे: लगातार बहता पानी एक "पर्दा" बनाता है जो पेंट के ऊपर लगे स्प्रे को पकड़ लेता है और धो देता है, जिससे वह बूथ की दीवारों पर चिपकने या हिस्सों पर फिर से जमा होने से बच जाता है।
3. स्वचालित स्प्रे गन: हमारी 3/5/6-अक्ष प्रत्यागामी मशीनों या स्प्रे रोबोट पर स्थापित, ये बंदूकें न्यूनतम अपशिष्ट के साथ सटीक, सुसंगत कोटिंग प्रदान करती हैं।
4.रोटेशन तंत्र: पेंटिंग के दौरान फिक्स्चर को घूमने या इंडेक्स करने की अनुमति देता है, जिससे जटिल भागों पर 360-डिग्री कवरेज सुनिश्चित होता है।
5.स्लैग संग्रहण टैंक/कीचड़ टैंक: पानी के पर्दे से पेंट कीचड़ एकत्र करता है, जिससे अपशिष्ट निपटान साफ और सीधा हो जाता है।
6. निकास हुड: विलायक से भरी हवा को सीधे वीओसी उपचार प्रणाली (सक्रिय कार्बन सोखना) में प्रवाहित करता है।
ओवन को ठीक करना और समतल करना/ठंडा करना एकीकरण (सुखाना और ठीक करना)
पेंटिंग के बाद, हिस्से अंतिम सुखाने के लिए क्योरिंग ओवन में प्रवेश करते हैं। हमारा ओवन डिज़ाइन दोषों को रोकने के लिए थर्मल दक्षता और तापमान एकरूपता पर केंद्रित है।
ओवन सिस्टम की मुख्य विशेषताएं:
1.केंद्रीकृत ताप आपूर्ति वायु वाहिनी: गर्म हवा विद्युत ताप या बर्नर द्वारा उत्पन्न होती है और एक केंद्रीय वाहिनी के माध्यम से समान रूप से वितरित की जाती है।
2.बॉटम रिटर्न एयर डक्ट: ओवन के भीतर गर्म हवा के कुशल परिसंचरण को सुनिश्चित करता है, कम ठीक हुए या अधिक ठीक हुए धब्बों को खत्म करने के लिए ±5°C तापमान की एकरूपता बनाए रखता है।
3. ओवन बॉडी का इलाज: गर्मी के नुकसान को कम करने और परिचालन लागत को कम करने के लिए उच्च घनत्व वाले रॉक ऊन इन्सुलेशन पैनलों के साथ निर्मित।
4.थर्मल ब्रेक/एयर पर्दा: गर्मी को बाहर निकलने से रोकने के लिए और गर्म हवा को निकटवर्ती लेवलिंग/कूलिंग जोन में बहने से रोकने के लिए ओवन के प्रवेश और निकास द्वार पर स्थापित किया गया है।
5. लेवलिंग और कूलिंग सेक्शन: ओवन से पहले (लेवलिंग) और ओवन (ठंडा करने) के बाद स्थित होता है। लेवलिंग ज़ोन पेंट को स्वयं-चिकना होने की अनुमति देता है; शीतलन क्षेत्र भागों को तापमान को नियंत्रित करने के लिए नीचे लाने के लिए परिवेशी वायु का उपयोग करता है।
यह एकीकृत डिज़ाइन क्यों चुनें?
| फ़ायदा | हमारा सिस्टम कैसे डिलीवर करता है |
| उच्च गुणवत्ता | 5-चरण निस्पंदन (F6/F9) + सकारात्मक दबाव डिज़ाइन = धूल-मुक्त फिनिश |
| कम परिचालन लागत | थर्मल ब्रेक + उच्च-इन्सुलेशन ओवन पैनल + ऊर्जा-कुशल पंखे बिजली बचाते हैं |
| आसान रखरखाव | मॉड्यूलर बैग फिल्टर और सुलभ कीचड़ टैंक सफाई को सरल बनाते हैं |
| अनुपालन तैयार | निकास हुड सीधे हमारे वीओसी सक्रिय कार्बन उपचार प्रणाली के साथ एकीकृत होता है |
| FLEXIBILITY | प्रत्यागामी मशीनों या रोबोटों के साथ काम करता है; 1-कोट-1-बेक या 3-कोट-3-बेक प्रक्रियाओं का समर्थन करता है |
क्या आप अपना कस्टम सिस्टम बनाने के लिए तैयार हैं?
प्रत्येक उत्पादन लाइन अद्वितीय है. हम आपके विशिष्ट भाग आकार, आउटपुट लक्ष्य और कोटिंग आवश्यकताओं के आधार पर प्रत्येक सिस्टम को डिजाइन और निर्माण करते हैं।
हमारी 2,000 वर्ग मीटर की पायलट कार्यशाला में निःशुल्क परामर्श और नमूना परीक्षण के लिए हमसे संपर्क करें।
