फॉरवर्ड एक्सटेंशन के साथ कस्टम 14-मीटर स्प्रे बूथ लिफ्टर

केस स्टडीः दक्षिण कोरियाई बस विनिर्माण के लिए आगे के विस्तार के साथ कस्टम 14-मीटर स्प्रे बूथ लिफ्टर

1परियोजना की पृष्ठभूमि

आधुनिक ऑटोमोबाइल और रेलवे विनिर्माण में, बड़े पैमाने पर वर्कपीस जैसे कि बसों और ट्रेन वैगनों को कोटिंग करना महत्वपूर्ण परिचालन चुनौतियों का सामना करता है। हाल ही में,कोटटेक इंटेलिजेंट इक्विपमेंट ने पायलेंट के साथ साझेदारी की, दक्षिण कोरिया की एक प्रतिष्ठित कंपनी, एक अत्यधिक विशेष उठाने समाधान इंजीनियर करने के लिए।सतह सजावट की सुविधा के लिए अपने नए बड़े पैमाने पर पेंट बूथ के लिए स्वचालित उठाने मंच, वेल्डिंग, और बड़े बस घटकों की पेंटिंग।

2मुख्य चुनौतियां

मानक पेंट बूथ लिफ्टर आमतौर पर 3 से 7 मीटर तक होते हैं।इस विशेष परियोजना के लिए कठोर स्थानिक सीमाओं और काम के टुकड़ों के बड़े आकार के कारण अत्यधिक अनुकूलन की आवश्यकता थी:

बड़े पैमाने पर वर्कपीसः घटक (प्रक्रिया स्किड सहित) 12.5 मीटर (एल) x 2.5 मीटर (डब्ल्यू) x 3.3 मीटर (एच) का माप करते हैं।

स्थानिक बाधाएं: आंतरिक केबिन के आयाम 16m x 6m x 5.3m थे, केवल 5.2m की एक प्रभावी कार्य चौड़ाई के साथ, उठाने की तंत्र के लिए प्रत्येक तरफ एक तंग 400 मिमी स्थापना मार्जिन छोड़ दिया.

कस्टम गतिशीलताः ग्राहक ने न केवल वर्टिकल लिफ्ट करने के लिए प्लेटफॉर्म की आवश्यकता की, बल्कि ऑपरेटरों को सुरक्षित रूप से वर्कपीस के करीब पहुंचने की अनुमति देने के लिए एक अद्वितीय 300 मिमी क्षैतिज आगे-विस्तार की सुविधा भी दी।

3कोटटेक समाधान

ग्राहक के उत्पादन कार्यक्रम की तात्कालिकता को समझते हुए,CoatTech की इंजीनियरिंग टीम ने 24 घंटे के भीतर एक व्यापक 3D यांत्रिक सिमुलेशन और वाणिज्यिक प्रस्ताव देने के लिए रात भर काम किया.

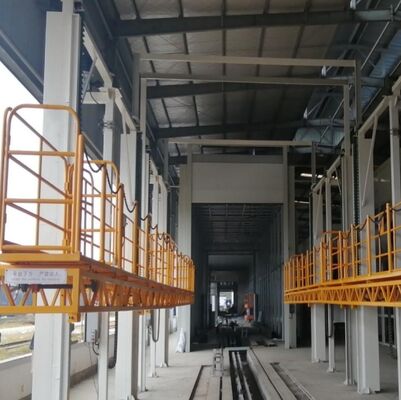

हमारे समाधान में एक कस्टम 14 मीटर साइड इलेक्ट्रिक लिफ्टिंग प्लेटफॉर्म शामिल था। इतनी लंबी अवधि में पूर्ण संरचनात्मक अखंडता और सिंक्रनाइज़ आंदोलन सुनिश्चित करने के लिए, डिजाइन में शामिल हैः

दोहरी सुरक्षा तंत्र: आकस्मिक मुक्त गिरने से बचने के लिए एक साथ भारी शुल्क श्रृंखलाओं और स्टील के तारों का उपयोग करना।

दूरबीन विस्तारः एक विशेष यांत्रिक संरचना जो 500 मिमी चौड़े प्लेटफार्म को अतिरिक्त 300 मिमी तक आगे तक विस्तारित करने की अनुमति देती है।

वैकल्पिक विस्फोट-सबूत उन्नयनः दक्षिण कोरियाई सुविधा के सटीक सुरक्षा प्रोटोकॉल को पूरा करने के लिए लचीली विद्युत विन्यास (मानक और एटीईएक्स/एक्स-सबूत) प्रदान करना।

4तकनीकी विनिर्देश

5निष्कर्ष

यह परियोजना जटिल स्थानिक और यांत्रिक आवश्यकताओं को तेजी से विश्वसनीय, औद्योगिक ग्रेड कोटिंग उपकरण में बदलने की CoatTech की क्षमता को रेखांकित करती है।समय क्षेत्र में सटीक इंजीनियरिंग और त्वरित ग्राहक सेवा प्रदान करके, हम वैश्विक निर्माताओं को उनकी कोटिंग दक्षता और कार्यस्थल सुरक्षा में सुधार करने के लिए सशक्त बनाते हैं।

अपने औद्योगिक स्प्रे बूथ के लिए एक अनुकूलित उठाने समाधान की तलाश में? एक त्वरित मूल्यांकन और विस्तृत तकनीकी प्रस्ताव के लिए आज ही हमारी इंजीनियरिंग बिक्री टीम से संपर्क करें।
