| MOQ: | 1 |
| कीमत: | USD8000-USD12000/SET |
| स्टैंडर्ड पैकेजिंग: | नियमित फिल्म और कार्टन के साथ |
| वितरण अवधि: | जमा के 15 दिन बाद |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 30सेट/माह |
परिचय कोटटेक में, हम जटिल औद्योगिक कोटिंग चुनौतियों को हल करने में विशेषज्ञ हैं। हाल ही में, हमने सऊदी अरब में एक प्रमुख पुनर्विक्रेता, नल गल्फ मशीन टूल्स के साथ साझेदारी की, ताकि एक विशेष बड़े पैमाने पर पेंट बूथ को डिजाइन और निर्मित किया जा सके। इस परियोजना के लिए औद्योगिक ट्रांसफार्मर के विशाल आकार और ग्राहक की विशिष्ट सुविधा बाधाओं को समायोजित करने के लिए एक अनूठे दृष्टिकोण की आवश्यकता थी।
चुनौती: भारी-भरकम हैंडलिंग औद्योगिक ट्रांसफार्मर कोटिंग एक लॉजिस्टिक चुनौती पेश करती है। उनके विशाल आकार और वजन के कारण, इन वर्कपीस को एक मानक साइड-एंट्री पेंट बूथ में ले जाना अत्यधिक अक्षम और कभी-कभी असंभव होता है। ग्राहक अपने ट्रांसफार्मर को स्थानांतरित करने के लिए मौजूदा ओवरहेड क्रेन सिस्टम पर बहुत अधिक निर्भर था। उन्हें एक उच्च-प्रदर्शन पेंटिंग वातावरण की आवश्यकता थी जो उनके क्रेन संचालन में बाधा न डाले या उनकी सुविधा के वर्कफ़्लो के पूर्ण ओवरहाल की आवश्यकता न हो।

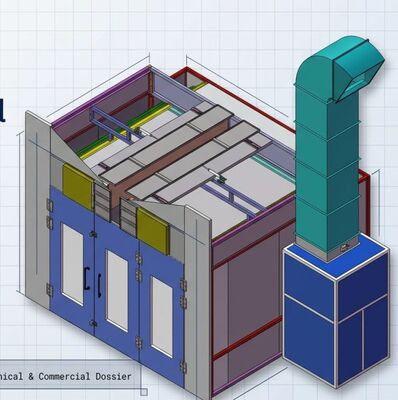

कोटटेक समाधान: प्रिसिजन टॉप-ओपन डिज़ाइन इन मांग वाली आवश्यकताओं को पूरा करने के लिए, हमारी इंजीनियरिंग टीम ने एक कस्टम-निर्मित टॉप-ओपन पेंट बूथ विकसित किया। यह अभिनव कॉन्फ़िगरेशन भारी ट्रांसफार्मर को ग्राहक की मौजूदा ओवरहेड क्रेन का उपयोग करके सीधे कार्यक्षेत्र में सुरक्षित और सटीक रूप से नीचे करने की अनुमति देता है।
एक बार वर्कपीस अपनी जगह पर आ जाने के बाद, विशेष छत तंत्र सुरक्षित रूप से बंद हो जाता है, जिससे एक अलग, नियंत्रित वातावरण बनता है जो औद्योगिक पेंटिंग और वेंटिलेशन के लिए उच्चतम मानकों को पूरा करता है।
प्रमुख परियोजना हाइलाइट्स
1. निर्बाध क्रेन एकीकरण: छत-लोडिंग डिज़ाइन जटिल फर्श-स्तर के युद्धाभ्यास की आवश्यकता को पूरी तरह से समाप्त करता है, जिससे लोडिंग और अनलोडिंग समय में भारी कमी आती है।
2. बड़े पैमाने पर क्षमता: विशेष रूप से बड़े औद्योगिक ट्रांसफार्मर को रखने के लिए तैयार किए गए विशाल आंतरिक आयामों के साथ इंजीनियर किया गया।
3. बेहतर वायु प्रवाह प्रबंधन: बूथ इष्टतम ओवरस्प्रे कैप्चर और निकास सुनिश्चित करता है, जिससे एक दोषरहित फिनिश की गारंटी मिलती है और ऑपरेटरों के लिए एक सुरक्षित, स्वच्छ वातावरण बना रहता है।
4. सुविधा अनुकूलन: मौजूदा ओवरहेड लिफ्टिंग उपकरण के अनुकूल होकर, समाधान ने महंगी संरचनात्मक संशोधनों की आवश्यकता के बिना ग्राहक के परिचालन फर्श स्थान को अधिकतम किया।
तकनीकी विनिर्देश:
| टॉप-ओपन ट्रांसफार्मर स्प्रे बूथ के लिए तकनीकी विनिर्देश | |
| मॉडल: कस्टम टॉप-ओपन स्प्रे बूथ (जिब क्रेन ऑपरेशन के लिए टेलर किया गया) | |
| घटक / पैरामीटर | विस्तृत विनिर्देश |
| आंतरिक आयाम | 4400 × 3700 × 3500 मिमी (एल × डब्ल्यू × एच) |
| बाहरी आयाम | 4520 × 5300 × 4500 मिमी (एल × डब्ल्यू × एच) |
| डाउन-ड्राफ्ट एग्जॉस्ट पिट | केंद्रीय पिट डिज़ाइन। आयाम: 4000 × 3000 मिमी, गहराई: 800 मिमी। एक वर्ग ट्यूब फ्रेमवर्क द्वारा समर्थित। 30 × 4 मिमी फ्लैट आयरन हेवी-ड्यूटी ग्रेटिंग के साथ कवर किया गया। भार-वहन क्षमता: 500 KG/m²। |
| मुख्य प्रवेश/निकास द्वार | ड्राइव-थ्रू डिज़ाइन (सामने और पीछे)। द्वार खोलना: 3000 × 3200 मिमी (डब्ल्यू × एच)। वर्ग ट्यूब फ्रेमवर्क और रंग स्टील प्लेट क्लैडिंग के साथ फोल्डिंग प्रकार के दरवाजे। पु कोर इन्सुलेशन। वर्ग टेम्पर्ड ग्लास अवलोकन खिड़कियां और केंद्रीय पैनलों पर यांत्रिक दबाव ताले की सुविधा है। कर्मियों के प्रवेश द्वार के रूप में इस्तेमाल किया जा सकता है। |
| दीवार पैनल | उच्च-शक्ति रॉक वूल इन्सुलेशन पैनल के साथ असेंबल किया गया। प्रभावी चौड़ाई: 1150 मिमी, कुल मोटाई: 50 मिमी। आंतरिक और बाहरी त्वचा 0.426 मिमी सफेद रंग की स्टील प्लेटें हैं जिनमें रॉक वूल कोर है। |
| छत / शीर्ष पैनल | उच्च-शक्ति रॉक वूल इन्सुलेशन पैनल के साथ असेंबल किया गया। प्रभावी चौड़ाई: 1150 मिमी, कुल मोटाई: 50 मिमी। आंतरिक और बाहरी त्वचा 0.426 मिमी सफेद रंग की स्टील प्लेटें हैं जिनमें रॉक वूल कोर है। |
| प्रकाश व्यवस्था | शीर्ष प्रकाश व्यवस्था: 2 पंक्तियाँ (4 सेट × 4 ट्यूब = 18W ट्यूब के 16 पीसी)। |
| साइड प्रकाश व्यवस्था: 2 पंक्तियाँ (4 सेट × 4 ट्यूब = 18W ट्यूब के 16 पीसी)। | |
| स्प्रे बूथ के लिए समर्पित टी8 एलईडी ट्यूब का उपयोग करता है आईपी65 विस्फोट-रोधी प्रकाश जुड़नार। कुल प्रदीप्ति: ≥ 1000 लक्स। | |
| प्लेंम चैंबर | आयाम: 4400 × 3700 × 500 मिमी (एल × डब्ल्यू × एच)। वर्ग ट्यूब ब्रैकेट द्वारा समर्थित। नीचे शीट धातु मुड़ी हुई पाउडर-कोटेड फिल्टर फ्रेम और ऊपर एक समर्थन जाल की सुविधा है। |
| शीर्ष उद्घाटन डिज़ाइन | छत में जिब क्रेन श्रृंखला/होइस्ट मार्ग के लिए डिज़ाइन किया गया 500 मिमी चौड़ा पूर्ण-लंबाई वाला एक्सेस स्लॉट है। स्लॉट से सुसज्जित है वायवीय डैम्पर दोनों तरफ (सामान्य रूप से खुला, सीलिंग और नकारात्मक दबाव सुनिश्चित करने के लिए पेंटिंग शुरू होने पर स्वचालित रूप से बंद हो जाता है)। |
| (जिब क्रेन के लिए) | |
| कैबिनेट यूनिट | वेल्डेड वर्ग ट्यूब संरचना, साइड-माउंटेड कॉन्फ़िगरेशन। |
| आपूर्ति वायु इकाई | डबल-इनलेट सेंट्रीफ्यूगल फैन (बेल्ट-संचालित) के 1 सेट से सुसज्जित। विस्फोट-रोधी मोटर शक्ति: 5.5 किलोवाट। पंखे का मॉडल: टीएई-500एच। कुल वायु मात्रा: 20,000 एम³/घंटा (लगभग 11,770 सीएफएम)। एक रोटरी हैंडल मैनुअल एडजस्टमेंट डैम्पर की सुविधा है। |
| निकास वायु इकाई | डबल-इनलेट सेंट्रीफ्यूगल फैन (बेल्ट-संचालित) के 1 सेट से सुसज्जित। विस्फोट-रोधी मोटर शक्ति: 7.5 किलोवाट। पंखे का मॉडल: टीएई-450एच। कुल वायु मात्रा: 20,000 एम³/घंटा (लगभग 11,770 सीएफएम)। एक निकास वायु रोटरी हैंडल मैनुअल एडजस्टमेंट डैम्पर की सुविधा है। |
| निस्पंदन प्रणाली | 1. प्राथमिक आपूर्ति वायु फ़िल्टर: ईएन 779 क्लास जी3। |
| 2. उप-उच्च दक्षता छत फ़िल्टर: पूर्ण-गहराई 3डी चिपकने वाला लेपित; ईएन 779 क्लास एफ5। | |
| 3. पेंट स्टॉप ग्लास फाइबर फ़िल्टर: फर्श पिट और निकास कैबिनेट के नीचे दोनों पर स्थापित। हरी हवा इनलेट साइड, सफेद हवा आउटलेट साइड; ईएन 779 क्लास जी3। | |
| 4. सक्रिय कार्बन फ़िल्टर: वीओसी (बेंजीन, जाइलीन, आदि) को अवशोषित करने के लिए विशेष रूप से दानेदार सक्रिय कार्बन, शून्य बाहरी धुएं के उत्सर्जन के लिए। | |
| विद्युत नियंत्रण प्रणाली | कंट्रोल पैनल जिसमें पारंपरिक रिले और पुश बटन हैं। इसमें शामिल हैं: पेंटिंग/प्रकाश स्विच, फॉल्ट इंडिकेटर और अलार्म, मुख्य पावर स्विच, आपातकालीन स्टॉप बटन, और प्रेशर गेज (मैनोमीटर)। |
| डक्टिंग प्रणाली | इसमें 700 × 700 × 1000 मिमी निकास नलिकाओं के 3 खंड, 1 पीस 90° कोहनी, और 1 पीस 45° कोहनी शामिल हैं। |
| कुल शक्ति क्षमता | 14 किलोवाट |
| शामिल दस्तावेज | रखरखाव मैनुअल, विद्युत वायरिंग आरेख, अनुरूपता का प्रमाण पत्र, पैकिंग सूची, और 3डी लेआउट चित्र। |
| टिप्पणियाँ और वारंटी | 1. उपकरण की वारंटी 1 वर्ष है। आपूर्तिकर्ता इस अवधि के दौरान गुणवत्ता संबंधी समस्याओं के लिए मुफ्त सेवा प्रदान करता है। वारंटी समाप्त होने के बाद सशुल्क सेवाएं उपलब्ध हैं। |
| 2. उपभोज्य वस्तुएं (प्रकाश ट्यूब, फिल्टर) और मानव-प्रेरित क्षति वारंटी से बाहर हैं। | |
आज ही हमसे संपर्क करें अपने भारी उपकरण कोटिंग प्रक्रिया को अनुकूलित करने के लिए तैयार हैं?
संपर्क करें टिम, ओवरसीज मार्केटिंग और सेल्स मैनेजर, अपनी कस्टम स्प्रे बूथ आवश्यकताओं पर चर्चा करने और तकनीकी परामर्श सुरक्षित करने के लिए।
