| MOQ: | 1 |
| कीमत: | USD2000-USD10000/SET |
| स्टैंडर्ड पैकेजिंग: | नियमित फिल्म और कार्टन के साथ |
| वितरण अवधि: | जमा के 15 दिन बाद |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 500सेट/माह |
1.कस्टम ऑटोमैटिक पाउडर कोटिंग लाइन ओवरहेड कन्वेयर सिस्टम के साथ | कोटटेक केस स्टडी
कोटटेक की कस्टम ऑटोमैटिक पाउडर कोटिंग लाइन का अन्वेषण करें जो उच्च-दक्षता वाले औद्योगिक पेंटिंग के लिए डिज़ाइन की गई है। उन्नत कन्वेयर सिस्टम और साइक्लोन रिकवरी की विशेषता है। कस्टम कोटिंग समाधान के लिए हमसे संपर्क करें।
उत्पादन को बढ़ाना: आरएफएल, बांग्लादेश के लिए कस्टम ऑटोमैटिक पाउडर कोटिंग समाधान
कोटटेक इंटेलिजेंट इक्विपमेंट में, हम समझते हैं कि हर विनिर्माण सुविधा की अनूठी स्थानिक और उत्पादन आवश्यकताएं होती हैं। हाल ही में, हमारी इंजीनियरिंग टीम ने बांग्लादेश में आरएफएल समूह के लिए एक प्रमुख विनिर्माण परियोजना के लिए एक अत्यधिक अनुकूलित, पूरी तरह से स्वचालित पाउडर कोटिंग लाइन डिजाइन और तैनात की।

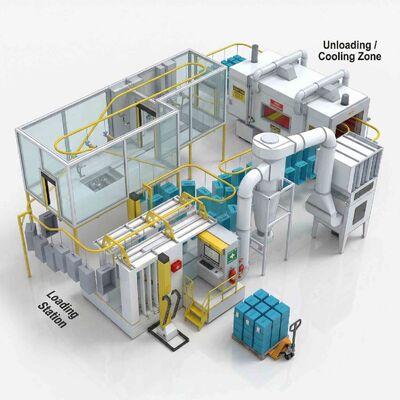

यह 3डी लेआउट निर्बाध, उच्च-गुणवत्ता वाली फिनिशिंग प्रदान करते हुए फर्श की जगह को अधिकतम करने की हमारी प्रतिबद्धता को प्रदर्शित करता है।
2.⚙️ सिस्टम हाइलाइट्स और इंजीनियरिंग तर्कसंगतता
इस कस्टम डिजाइन का मूल एक अत्यधिक कुशल और निरंतर सामग्री प्रवाह के आसपास घूमता है, जिसे मैन्युअल हैंडलिंग को कम करने और दैनिक उत्पादन बढ़ाने के लिए सावधानीपूर्वक इंजीनियर किया गया है:
1.अनुकूलित ओवरहेड कन्वेयर लाइन: पीली ट्रैक प्रणाली संयंत्र की मुख्य धमनी के रूप में कार्य करती है। हमने लोडिंग स्टेशन, स्वचालित पाउडर कोटिंग बूथ, क्योरिंग ओवन और अनलोडिंग/कूलिंग ज़ोन को निर्बाध रूप से जोड़ने के लिए कन्वेयर मार्ग को डिजाइन किया है। यह निरंतर लूप बाधाओं को कम करता है और एक स्थिर उत्पादन गति सुनिश्चित करता है।
2.एन्क्लोज्ड क्लीन रूम वातावरण: एक दोषरहित फिनिश की गारंटी के लिए, प्राथमिक कोटिंग क्षेत्र को एक पारदर्शी, धूल-मुक्त केबिन में संलग्न किया गया है। यह बाहरी दूषित पदार्थों को पाउडर आसंजन को प्रभावित करने से रोकता है।
3.उन्नत साइक्लोन रिकवरी सिस्टम: केंद्रीय रूप से स्थित, उच्च-दक्षता वाला साइक्लोन सेपरेटर और फ़िल्टर सिस्टम ओवरस्प्रे किए गए पाउडर को कैप्चर करता है। यह न केवल कार्यक्षेत्र को साफ रखता है बल्कि पाउडर का 98% तक पुनर्चक्रण भी करता है, जिससे हमारे ग्राहकों के लिए सामग्री की लागत काफी कम हो जाती है।
4.स्मार्ट लेआउट और एर्गोनॉमिक्स: डिजाइन में दिखाए गए अनुसार, पैलेट और हाइड्रोलिक पैलेट ट्रकों वाले समर्पित क्षेत्र लोडिंग और अनलोडिंग ज़ोन में रणनीतिक रूप से रखे गए हैं। यह एर्गोनोमिक लेआउट कार्यकर्ता की थकान को कम करता है और वेयरहाउस में कोटेड भागों के हस्तांतरण को गति देता है।
3.मुख्य तकनीकी तालिका
| मुख्य सिस्टम क्षेत्र | पैरामीटर आइटम | विनिर्देश / मान | इकाई |
| सिस्टम अवलोकन | सिस्टम प्रकार | कस्टम-डिज़ाइन की गई स्वचालित पाउडर कोटिंग लाइन | |
| प्रसंस्करण क्षमता | लगभग। 120-180 क्रेट प्रति घंटा (परिवर्तनीय) | क्रेट/घंटा | |
| अधिकतम वर्कपीस आकार | (एल) 600 x (डब्ल्यू) 400 x (एच) 800 (विशिष्ट क्रेट) | मिमी | |
| अधिकतम वर्कपीस वजन | 25 | किलो प्रति हैंगर | |
| अनुमानित कुल पदचिह्न | (एल) 18,000 x (डब्ल्यू) 6,500 x (एच) 4,500 | मिमी | |
| कुल सिस्टम पावर | लगभग। 90 (चरम लोड पर, इलेक्ट्रिक ओवन विकल्प) | किलोवाट | |
| कन्वेयर सिस्टम | कन्वेयर प्रकार | हेवी-ड्यूटी ओवरहेड चेन कन्वेयर | |
| चेन ड्राइव प्रकार | गति नियंत्रण के लिए चर आवृत्ति ड्राइव (वीएफडी) | ||
| हैंगर पिच | 600 (समायोजित किया जा सकता है) | मिमी | |
| कन्वेयर गति | 0.8 - 1.8 (परिवर्तनीय सीमा) | मी/मिनट | |
| कोटिंग बूथ | बूथ सामग्री | एल्यूमीनियम एक्सट्रूज़न फ्रेम और 10 मिमी टेम्पर्ड ग्लास | |
| स्वचालन प्रणाली | 8x ऑटो-गन के साथ 6-एक्सिस रोबोटिक रेसिप्रोकेटर | ||
| प्रकाश स्तर | ≥800 | लक्स | |
| वायु प्रवाह मात्रा | लगभग। 14,000 | एम³/घंटा | |
| रिकवरी सिस्टम | रिकवरी विधि | उच्च-दक्षता मल्टी-स्टेज साइक्लोन + आफ्टर-फ़िल्टर | |
| रिकवरी दर | ≥97.5% | ||
| हॉपर क्षमता | लगभग। 200 (ताजे और पुनर्नवीनीकरण पाउडर के लिए) | लीटर | |
| क्योरिंग ओवन | ओवन प्रकार | एन्क्लोज्ड एयर-रीसर्क्युलेशन टनल ओवन | |
| हीटिंग स्रोत | इलेक्ट्रिक (वैकल्पिक गैस/तेल बर्नर) | ||
| तापमान सीमा | परिवेश - 220 (कार्यरत 180-200) | °C | |
| तापमान एकरूपता | ±5 | °C | |
| हीटिंग पावर | 65 (इलेक्ट्रिक विकल्प) | किलोवाट | |
| नियंत्रण और एचएसई | मुख्य नियंत्रक | सीमेंस पीएलसी के साथ 10" टच एचएमआई | |
| सुरक्षा सुविधाएँ | इंटरलॉक दरवाजे, एकाधिक आपातकालीन स्टॉप, लोड सेल | ||
| एकीकृत एचएसई | दृश्य अग्नि दमन नोजल, ऑन-प्लेटफ़ॉर्म फर्स्ट-एड किट |
