| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | CoatTech |
| प्रमाणन: | CE |
| मॉडल संख्या: | सीटी-800 (मानक कार आकार) |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD5000-USD10000/SET |
| पैकेजिंग विवरण: | नियमित फिल्म और कार्टन के साथ |
| प्रसव के समय: | जमा के 15 दिन बाद |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 30सेट/माह |
| बिजली की आपूर्ति:: | 380V/50Hz/3ph या अन्य विकल्प | ऊर्जा का उपयोग करना:: | डीजल, गैस, स्टीम, इलेक्ट्रिक या अन्य विकल्प |
|---|---|---|---|
| मुख्य दरवाजा:: | गुना शैली या इलेक्ट्रिक रोलिंग शैली | आवेदन पत्र:: | बस/ट्रक या अन्य धातु उत्पाद |
| ऊर्जा स्रोतों:: | पानी, बिजली, गैस | कलई करना: | 10-50UM |
| शोर स्तर: | ≤80DB | सामग्री: | इस्पात |
| प्रयोग: | ऑटोमोटिव पेंटिंग, फर्नीचर पेंटिंग, औद्योगिक पेंटिंग | तापन प्रणाली: | रीएलो ब्रांड बर्नर |
| प्रमुखता देना: | पेशेवर ऑटोमोटिव स्प्रे बूथ,फुल डाउनड्राफ्ट रिफिनिशिंग एनक्लोजर,4S केंद्रों के लिए स्प्रे बेक बूथ |
||

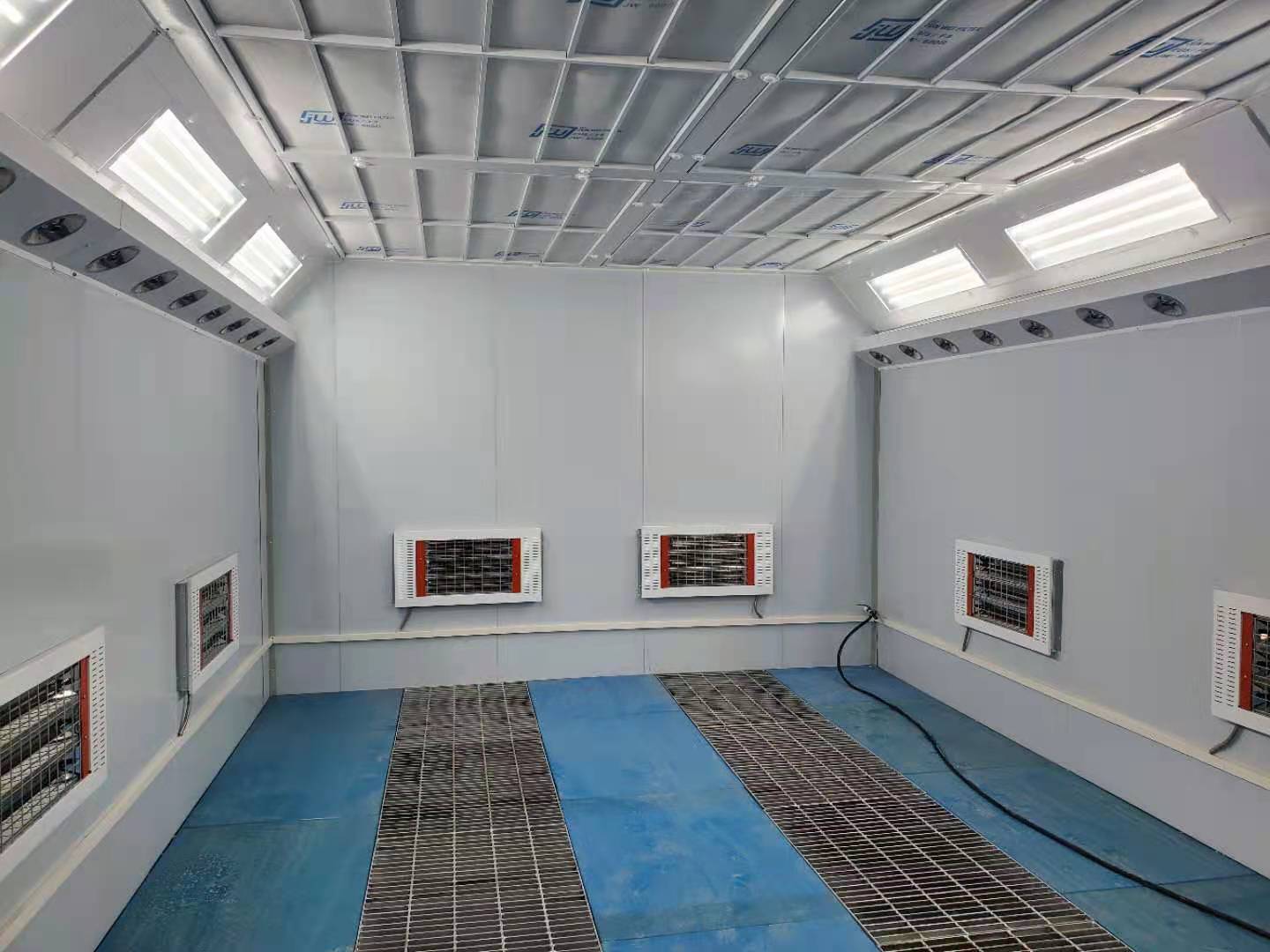

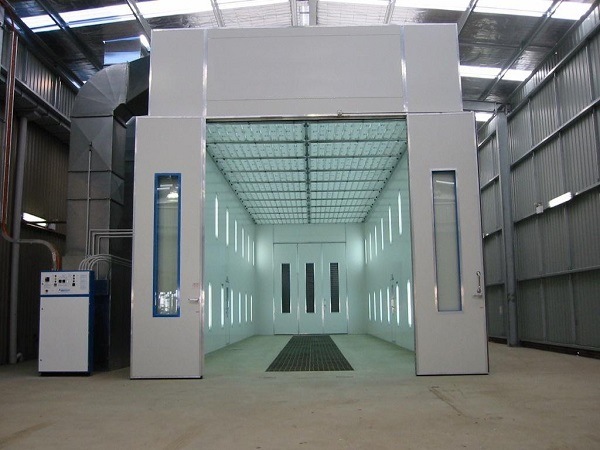

4एस केंद्रों और ओईएम अनुप्रयोगों के लिए उच्च-प्रदर्शन रिफ़िनिशिंग संलग्नक
तकनीकी सिंहावलोकन:CT-800 को प्रदान करने के लिए इंजीनियर किया गया हैएक कक्षाएक सत्य का उपयोग करके पर्यावरण को पुनः परिष्कृत करनापूर्ण डाउनड्राफ्टवायुप्रवाह सिद्धांत. सेमी-डाउन या क्रॉस-ड्राफ्ट सिस्टम के विपरीत, CT-800 पूरे सीलिंग प्लेनम पर दबाव डालता है, जिससे HEPA-फ़िल्टर्ड हवा को एक स्थिर वेग (0.25 - 0.35 m/s) पर वाहन पर लंबवत रूप से मजबूर किया जाता है। यह लामिना एयरफ्लो फर्श निस्पंदन प्रणाली में ओवरस्प्रे और वायुजनित कणों को तुरंत दबा देता है, जिससे जलजनित और उच्च-ठोस क्लीयरकोट के लिए आवश्यक संदूषण-मुक्त फिनिश सुनिश्चित होती है।
प्रमुख इंजीनियरिंग विशेषताएं:
वायु प्रवाह प्रबंधन प्रणाली:
सेवन:प्री-फिल्ट्रेशन के साथ 2x 4KW टर्बो सेंट्रीफ्यूगल पंखे (कुल 24,000 m³/h)।
सीलिंग प्लेनम:समान वायु वितरण सुनिश्चित करने और 5 माइक्रोन तक के कणों को पकड़ने के लिए EU5 फाइन डिफ्यूजन फिल्टर (600G मानक) से लैस।
फर्श निकालना:भारी ओवरस्प्रे को पकड़ने के लिए उदार एयरफ्लो ग्रेटिंग और फाइबरग्लास पेंट-स्टॉप फिल्टर के साथ पूर्ण बेसमेंट मेटल बेस।
उच्च दक्षता थर्मल चक्र:
तापन इकाई:असली का उपयोग करता हैइटालियन रिएलो जी20 डीजल बर्नर(या वैकल्पिक प्रत्यक्ष-चालित प्राकृतिक गैस बर्नर) को उच्च-ग्रेड स्टेनलेस स्टील (SUS304) हीट एक्सचेंजर के साथ जोड़ा गया है।
प्रदर्शन:>90% तापीय दक्षता के साथ लगभग 6-8 मिनट में 60°C (उदाहरण के लिए, 20°C से 80°C बेकिंग तापमान) का ΔT प्राप्त करता है।
संरचनात्मक इन्सुलेशन:
दीवार के पैनलों:75 मिमी मोटी जीभ और नाली इंटरलॉकिंग पैनल। में उपलब्ध हैईपीएस (पॉलीस्टाइरीन)मानक इन्सुलेशन के लिए यारॉक वूल (खनिज ऊन)बेहतर अग्नि प्रतिरोध और थर्मल प्रतिधारण के लिए।
इस्पात त्वचा:0.476 मिमी प्री-पेंटेड गैल्वनाइज्ड स्टील शीटिंग।
छाया-मुक्त रोशनी:
छत:32x 24W एलईडी ट्यूब 45° के कोण पर लगाए गए हैं।
दीवारें:16x 24W एलईडी ट्यूब कमर की ऊंचाई पर क्षैतिज रूप से लगाई गई हैं।
आउटपुट:की रोशनी की गारंटी≥1000 लक्ससटीक रंग मिलान के लिए उच्च रंग प्रतिपादन सूचकांक (सीआरआई) के साथ।
तकनीकी विशिष्टता तालिका:
| पैरामीटर | विशिष्टता विवरण |
| मॉडल नंबर | सीटी-800 (मानक कार आकार) |
| आंतरिक आयाम (L×W×H) | 6900 × 3900 × 2700 मिमी |
| बाहरी आयाम (L×W×H) | 7000 × 5350 × 3400 मिमी |
| वायुप्रवाह की मात्रा | 24,000 घन मीटर/घंटा |
| वायुप्रवाह गति (खाली) | 0.25 - 0.35 मी/से (ऊर्ध्वाधर प्रवाह) |
| सेवन प्रशंसक | 2 इकाइयाँ × 4KW केन्द्रापसारक टर्बो पंखे |
| निकास पंखा | 1 यूनिट × 5.5 किलोवाट केन्द्रापसारक पंखा |
| तापन प्रणाली | रिएलो जी20 डीजल बर्नर (200,000 किलो कैलोरी/घंटा) |
| अधिकतम सुखाने का तापमान | 80°से |
| दीवार पैनल सामग्री | 75 मिमी ईपीएस या रॉक वूल सैंडविच पैनल |
| छत पैनल सामग्री | गैल्वेनाइज्ड स्टील प्लेटें |
| निस्पंदन प्रणाली | प्री-फ़िल्टर, सीलिंग फ़िल्टर (EU5), फ़्लोर फ़िल्टर, आउटलेट कार्बन फ़िल्टर |
| कुल शक्ति | लगभग। 15.5 किलोवाट (380V/50Hz/3P) |
उत्पाद अवलोकनपर्यावरण नियमों के अनुपालन की आवश्यकता वाले आधुनिक बॉडी शॉप के लिए डिज़ाइन किया गया, हमाराइलेक्ट्रिक हीटिंग पेंट बूथपारंपरिक डीजल बर्नर का एक स्वच्छ, कुशल और सुरक्षित विकल्प प्रदान करता है। यह बूथ उच्च गुणवत्ता वाली सतह रिफ़िनिशिंग के लिए इंजीनियर किया गया है, जो सेडान, एसयूवी और छोटी वैन के लिए उपयुक्त है।
इलेक्ट्रिक हीटिंग क्यों चुनें?
समान तापमान:इलेक्ट्रिक हीटिंग एक्सचेंजर्स एक स्थिर इलाज वक्र प्रदान करते हैं, जो "नारंगी छील" या विलायक पॉप जैसे पेंट दोषों को रोकने के लिए आवश्यक है।
कम रखरखाव:साफ करने के लिए कोई बर्नर नोजल नहीं, बदलने के लिए कोई डीजल फिल्टर नहीं।
प्रभावी लागत:जीवाश्म ईंधन की बढ़ती लागत के साथ, इलेक्ट्रिक हीटिंग (विशेषकर जब लक्षित उपयोग के साथ जोड़ा जाता है) एक अनुमानित परिचालन लागत प्रदान करता है।
निर्माण गुणवत्ता
वॉलबोर्ड:हम उत्कृष्ट थर्मल इन्सुलेशन के लिए उच्च घनत्व वाले ईपीएस फोम (14 किग्रा/वर्ग मीटर) का उपयोग करते हैं।
प्लेनम:ऊपरी स्थैतिक दबाव कक्ष गैल्वेनाइज्ड स्टील है, जिसे पूरी तरह से ऊर्ध्वाधर वायु प्रवाह (डाउन-ड्राफ्ट) के लिए छत फिल्टर में हवा के दबाव को बराबर करने के लिए डिज़ाइन किया गया है।
आवेदन4एस सर्विस सेंटर, हाई-एंड कार मरम्मत की दुकानों और कस्टम बॉडी मॉडिफिकेशन स्टूडियो के लिए आदर्श। एक बड़े में एकीकृत किया जा सकता हैपेंट लाइननिरंतर उत्पादन के लिए वर्कफ़्लो
पैकिंग:मानक निर्यात पैकिंग।
मुख्य बीम/फ्रेम: बबल रैप + स्ट्रेच फिल्म।
दीवार पैनल: किनारे की सुरक्षा + फिल्म।
छोटे हिस्से (लाइट, पेंच, टिका): कार्टन बक्से।
कंटेनर लोड:1 सेट = 20GP कंटेनर (अलग किया हुआ)।
समय सीमा:जमा करने के बाद 10-15 कार्य दिवस।
व्यावसायिक ऑटो बॉडी फ़िनिशिंग समाधानपेशेवर बॉडी शॉप और गैरेज के लिए डिज़ाइन किया गया, यह इलेक्ट्रिक हीटिंग पेंट बूथ सभी प्रकार के वाहनों के लिए एक दोषरहित फिनिश सुनिश्चित करता है। धूल को हटाकर और स्थिर बेकिंग तापमान बनाए रखकर, आप थ्रूपुट बढ़ा सकते हैं और पॉलिशिंग का समय कम कर सकते हैं।
हीटिंग सिस्टम दक्षतापारंपरिक डीजल बर्नर के विपरीत, हमारा इलेक्ट्रिक हीटिंग सिस्टम एक स्वच्छ, सुरक्षित विकल्प प्रदान करता है। यह तेजी से गर्म होता है (~10-15 मिनट में 60 डिग्री सेल्सियस तक पहुंच जाता है) और एक सुसंगत तापमान वक्र बनाए रखता है, जो पानी-आधारित और विलायक-आधारित पेंट के लिए आवश्यक है।
वायु निस्पंदन प्रौद्योगिकी
प्राथमिक फ़िल्टर:10μm से अधिक बड़े कणिकाओं को पकड़ता है।
छत फ़िल्टर:उच्च दक्षता वाला CC-600G चिपकने वाला फ़िल्टर >5μm से अधिक कणों को पकड़ता है।
फ़्लोर फ़िल्टर:फ़ाइबरग्लास पेंट-स्टॉप फ़िल्टर सुनिश्चित करता है कि ओवरस्प्रे फंस गया है।
निकास फ़िल्टर:सक्रिय कार्बन गंध और वीओसी उत्सर्जन (पर्यावरण के अनुकूल) को कम करने में मदद करता है।
सुरक्षा एवं स्थायित्वकेबिन को ज्वाला-प्रतिरोधी ईपीएस पैनल और गैल्वेनाइज्ड स्टील फ्रेम के साथ बनाया गया है। नियंत्रण कक्ष में हर समय ऑपरेटर सुरक्षा सुनिश्चित करने के लिए अधिभार संरक्षण, चरण-विफलता अलार्म और एक आपातकालीन स्टॉप बटन की सुविधा है।
पैकेजिंग:मानक निर्यात फ्लैट-पैकिंग। बबल फिल्म में लिपटे बीम और पैनल; कार्टन बक्सों में छोटे घटक।
लोड हो रहा है:1 सेट 20GP कंटेनर में फिट बैठता है (कॉन्फ़िगरेशन के आधार पर), या 40HQ कंटेनर में 2 सेट।
समय सीमा:जमा करने के 15-20 दिन बाद.
वारंटी:12 महीने (मुख्य भाग)।
प्रश्न: क्या यह बूथ पानी आधारित पेंट संभाल सकता है? ए:हाँ। जल-आधारित पेंट के लिए, हम वैकल्पिक "कॉर्नर ड्रायिंग नोजल" जोड़ने और वाष्पीकरण में तेजी लाने के लिए वायु वेग प्रणाली को अपग्रेड करने की सलाह देते हैं।
प्रश्न: वारंटी अवधि क्या है? ए:हम मुख्य संरचना और विद्युत घटकों (पंखे, नियंत्रण बॉक्स) पर 1 वर्ष की वारंटी प्रदान करते हैं। उपभोग्य वस्तुएं (फ़िल्टर, लैंप) शामिल नहीं हैं।
प्रश्न: क्या इसे स्थापित करना कठिन है? ए:नहीं, हम एक विस्तृत 3डी इंस्टॉलेशन ड्राइंग और चरण-दर-चरण वीडियो गाइड प्रदान करते हैं। संरचना एक मॉड्यूलर "इन्सर्ट-एंड-लॉक" प्रणाली का उपयोग करती है।
प्रश्न: क्या आप मेरे देश के लिए वोल्टेज को अनुकूलित कर सकते हैं? ए:हां, जबकि मानक 380V/50Hz है, हम आपके स्थानीय पावर ग्रिड के अनुसार 220V/60Hz, 415V, या 480V के लिए मोटर और हीटिंग तत्वों को अनुकूलित कर सकते हैं।
