| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | CoatTech |
| प्रमाणन: | CE |
| मॉडल संख्या: | बीबूथ-13 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD5000-USD10000/SET |
| पैकेजिंग विवरण: | नियमित फिल्म और कार्टन के साथ |
| प्रसव के समय: | जमा के 15 दिन बाद |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 30set/महीना |
| बिजली की आपूर्ति:: | 380V/50Hz/3ph या अन्य विकल्प | ऊर्जा का उपयोग करना:: | डीजल, गैस, स्टीम, इलेक्ट्रिक या अन्य विकल्प |
|---|---|---|---|
| मुख्य दरवाजा:: | गुना शैली या इलेक्ट्रिक रोलिंग शैली | आवेदन पत्र:: | बस/ट्रक या अन्य धातु उत्पाद |
| ऊर्जा स्रोतों:: | पानी, बिजली, गैस | कलई करना: | 10-50UM |
| शोर स्तर: | ≤80DB | सामग्री: | इस्पात |
| प्रयोग: | ऑटोमोटिव पेंटिंग, फर्नीचर पेंटिंग, औद्योगिक पेंटिंग | तापन प्रणाली: | रीएलो ब्रांड बर्नर |
| प्रमुखता देना: | लक्जरी कार पेंट स्प्रे बूथ,बड़ा ग्लास गेट स्प्रे बूथ,वारंटी के साथ ऑटो पेंट रूम |
||

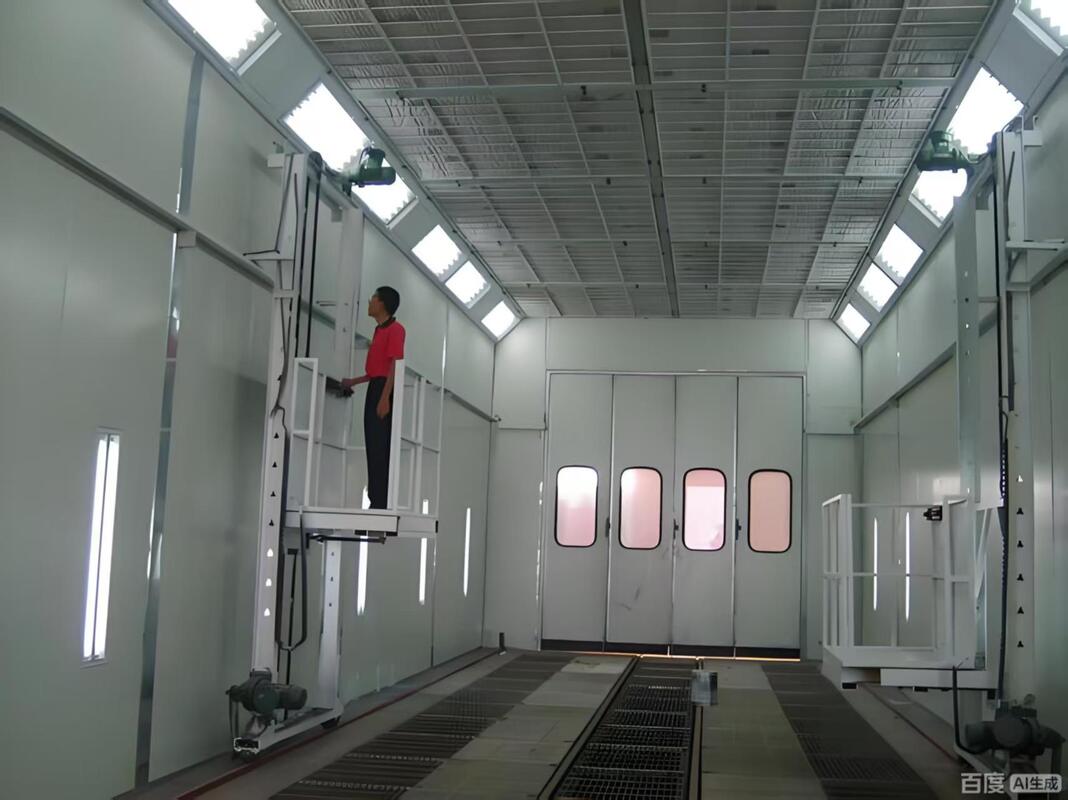

लक्जरी स्प्रे बूथ ऑटो कार पेंट बूथ बड़ा ग्लास गेट कार पेंट रूम
स्प्रे बूथ की वायु आपूर्ति और निकास प्रणाली में 1000 x 1000 x 1000 मिमी के चार खंड शामिल हैं
सीधे एयर डक्ट, 1000 x 1000 मिमी का एक खंड 90° कोहनी, और 1000 x 1000 मिमी का एक खंड 45° कोहनी।
यह बहुमुखी पाइपलाइन प्रणाली कुशल और लचीला वायु प्रवाह प्रबंधन सुनिश्चित करती है, जो विभिन्न परिचालन आवश्यकताओं के अनुकूल होती है।
मजबूत डिजाइन स्प्रे बूथ के भीतर एक स्वच्छ और नियंत्रित वातावरण बनाए रखते हुए प्रभावी वेंटिलेशन और निकास का समर्थन करता है।
|
अंदर आयाम |
15000 × 5000 × 5000 मिमी (एल × डब्ल्यू × एच) |
|
बाहरी आयाम |
15130 × 6890 × 5600 मिमी (एल×डब्ल्यू×एच) |
| तहखाना | जमीन के दोनों किनारों पर 30x4 फ्लैट आयरन + ⌀8 मुड़ स्टील फ्लोर ग्रिल्स (24 टुकड़े) हैं (वैकल्पिक साइड वॉल एग्जॉस्ट) |
| सामने का दरवाजा | दरवाजे का आकार: 4000 × 4600 मिमी (डब्ल्यू×एच), शीट मेटल बेंडिंग डोर, 4 डोर लीफ, स्क्वायर टेम्पर्ड ग्लास विंडो, फिलिंग: ईपीएस। (भराई को समायोजित किया जा सकता है, और गेट को एक इलेक्ट्रिक रोलिंग शटर से सुसज्जित किया जा सकता है) |
| कार्य द्वार |
2 सेट, कार्य द्वार का आकार: 800×2000 मिमी (डब्ल्यू×एच), से सुसज्जित प्रेशर लॉक और ग्लास ऑब्जर्वेशन विंडो |
| दीवार पैनल |
ईपीएस वॉल पैनल, प्रभावी चौड़ाई 1150 मिमी, कुल मोटाई 70 मिमी, कलर स्टील प्लेट की मोटाई: 0.426 मिमी, सफेद, दोनों तरफ स्टील के किनारे सील किए गए; ( रॉक वूल, पीयू वैकल्पिक ) |
| छत |
ईपीएस वॉल पैनल, प्रभावी चौड़ाई 1150 मिमी, कुल मोटाई 50 मिमी, कलर स्टील प्लेट की मोटाई: 0.426 मिमी, सफेद, दोनों तरफ स्टील के किनारे सील किए गए; ( रॉक वूल, पीयू वैकल्पिक ) |
| रोशनी |
टॉप लाइटिंग: 20 समूह × 4 पीसी = 80 पीसी 18W लैंप कमर की रोशनी: 22 समूह × 4 पीसी = 88 पीसी 18W लैंप ट्यूब, एलईडी लैंप ट्यूब, विस्फोट-प्रूफ लाइट बॉक्स रोशनी ≥1000Lux |
|
एयर यूनिट स्थापना |
साइड से एयर इनलेट, पीछे से एग्जॉस्ट, स्क्वायर ट्यूब वेल्डिंग + एल्यूमीनियम टी फ्रेम, सफेद पेंट, उच्च शक्ति वाली मशीन से बनी 20 मिमी मोटी रॉक वूल बोर्ड मास्क |
|
मेक-अप एयर यूनिट (2 समूह) |
प्रत्येक समूह 2 बाहरी रोटर डबल-इनलेट सेंट्रीफ्यूगल पंखे से सुसज्जित है, सिंगल मोटर पावर: 7.5KW; कुल प्रवाह: 40000m3 /h, नो-लोड हवा की गति: 0.25m/s; एयर सप्लाई न्यूमेटिक एडजस्टमेंट डैम्पर, साइकिल स्टार्ट न्यूमेटिक डैम्पर। |
|
निकास एयर यूनिट (2 समूह) |
प्रत्येक समूह 1 डबल-इनलेट सेंट्रीफ्यूगल पंखे से सुसज्जित है, पुली ड्राइव, सिंगल मोटर पावर: 11KW; कुल प्रवाह: 4000m3 /h, नो-लोड हवा की गति: 0.25m/s; निकास मैनुअल एडजस्टमेंट डैम्पर। |
|
हीटिंग सिस्टम (2 सेट) |
प्रत्येक समूह एक रिलो आरजी5एस डीजल बर्नर से सुसज्जित है अधिकतम ताप उत्पादन 26,000KW; 304 स्टेनलेस स्टील हीट एक्सचेंज फर्नेस से लैस; तापमान वृद्धि पेंटिंग: 20°C (0°C से 20°C छिड़काव की स्थिति में); बेकिंग पेंट: 10-15 मिनट (20° से 60ºС) पेंट की स्थिति। (प्राकृतिक गैस हीटिंग, इलेक्ट्रिक हीटिंग ट्यूब हीटिंग, और इन्फ्रारेड बेकिंग लैंप हीटिंग का चयन किया जा सकता है) |
|
फिल्टरिंग सिस्टम |
1एयर सप्लाई प्राइमरी फिल्टर कॉटन : EN 779 स्तर: G3 2 सब-हाई एफिशिएंसी फिल्ट्रेशन: फुल डेप्थ थ्री-डायमेंशनल विस्कोस; EN799 स्तर: F5, 3 ग्लास फाइबर पेंट-रेसिस्टिंग कॉटन ब्लैंकेट फिल्ट्रेशन: EN 779 स्तर: G3; 4. एक्टिवेटेड कार्बन पार्टिकल फिल्ट्रेशन: एग्जॉस्ट गैस में बेंजीन और ज़ाइलीन को सोखता है |
| इलेक्ट्रॉनिक नियंत्रण प्रणाली | स्प्रे पेंटिंग, हीटिंग स्प्रे पेंटिंग, बेकिंग पेंट, सुखाने का समय सेटिंग, लाइटिंग स्विच, फॉल्ट इंडिकेटर लाइट, तापमान नियंत्रक, पावर स्विच, इमरजेंसी स्टॉप स्विच, टाइमर, तापमान लिमिटर, एमीटर, वोल्टमीटर, प्रेशर गेज, प्रेशर अलार्म |
|
पाइपलाइन सिस्टम
|
एयर सप्लाई और एग्जॉस्ट का प्रत्येक समूह 10 00 x 10 00 x 1000 मिमी के 4 खंडों, 10 00 x 10 00 मिमी की 90° कोहनी के 1 खंड और 10 00 x 10 00 मिमी की 45° कोहनी के 1 खंड से सुसज्जित है; |
| कुल शक्ति | 56KW |
बड़े आकार का ऑटोमोबाइल स्प्रे बूथ शीर्ष पायदान तकनीकी विशिष्टताओं के साथ विविध आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है
और अनुकूलनीय विशेषताएं। आंतरिक आयाम 6900 × 3900 × 2650 मिमी (एल × डब्ल्यू × एच) हैं, (अनुकूलित किया जा सकता है)
जबकि बाहरी माप 7000 × 5350 × 3400 मिमी (एल × डब्ल्यू × एच) हैं। (अनुकूलित किया जा सकता है) मजबूत तहखाना
में गैल्वेनाइज्ड शीट बेंडिंग होर्डिंग है, जो स्क्वायर ट्यूब और एक फ्लोर ग्रिल द्वारा समर्थित है, जो 2.4T की समग्र भार वहन क्षमता सुनिश्चित करता है, जिसे आवश्यकतानुसार समायोजित किया जा सकता है।
मुख्य फ्रंट डोर, 3000 × 2600 मिमी (डब्ल्यू×एच), में स्क्वायर टेम्पर्ड ग्लास विंडो और ईपीएस फिलिंग के साथ तीन पत्तियां हैं।
एक अतिरिक्त कार्य द्वार, आकार 800×2000 मिमी (डब्ल्यू×एच), में एक प्रेशर लॉक और ऑब्जर्वेशन विंडो शामिल है।
बूथ के ईपीएस वॉल पैनल और गैल्वेनाइज्ड शीट रूफ मजबूत इन्सुलेशन प्रदान करते हैं, जिसमें वैकल्पिक सामग्री उपलब्ध हैं।
प्रकाश व्यवस्था 32 टॉप और 16 कमर एलईडी लैंप के साथ 1000Lux से अधिक प्रदान करती है। एयर यूनिट कुशलता से प्रबंधन करता है
इनटेक और एग्जॉस्ट, इष्टतम हीटिंग के लिए एक रिलो आरजी5एस बर्नर द्वारा सहायता प्राप्त। व्यापक निस्पंदन प्रणाली सुनिश्चित करती है
एक स्वच्छ कार्य वातावरण, जबकि इलेक्ट्रॉनिक नियंत्रण प्रणाली सटीक परिचालन नियंत्रण प्रदान करती है। कुल बिजली
आवश्यकता 17kW है। (अनुकूलित किया जा सकता है)
