| MOQ: | 1 |
| कीमत: | USD5000-USD10000/SET |
| स्टैंडर्ड पैकेजिंग: | नियमित फिल्म और कार्टन के साथ |
| वितरण अवधि: | जमा करने के 15 दिन बाद |
| भुगतान विधि: | टी/टी |
| आपूर्ति क्षमता: | 30सेट/माह |

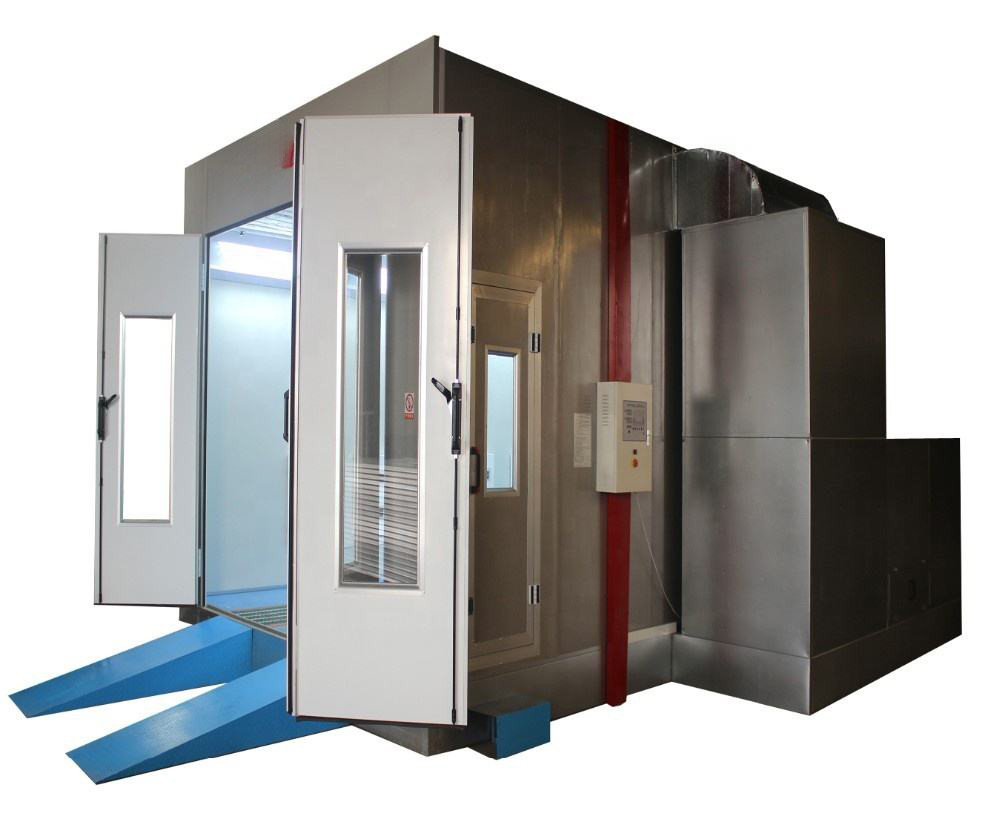

स्क्वायर ट्यूब वेल्डिंग और स्प्रे बूथ में एयर यूनिट की स्थापना के लिए एल्यूमीनियम फ्रेम

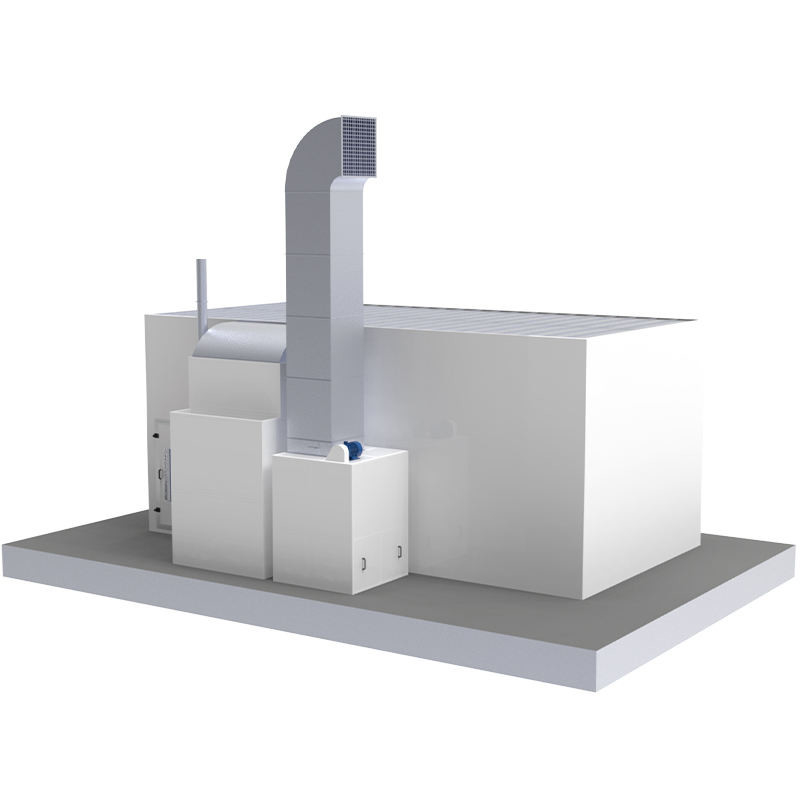

छिड़काव कक्ष की वायु इकाई की स्थापना में साइड से हवा का प्रवेश और पीछे से निकास शामिल है,
चौकोर ट्यूब वेल्डिंग और सफेद पेंट और उच्च शक्ति मशीन के साथ एक एल्यूमीनियम टी फ्रेम 20 मिमी
मोटी रॉक ऊन बोर्ड मास्क। यह डिजाइन कुशल वायु प्रवाह प्रबंधन सुनिश्चित करता है, स्वच्छ हवा बनाए रखता है
कक्ष के भीतर और प्रदूषकों को हटाने। मजबूत हवा इकाई स्थापना इष्टतम संचालन का समर्थन करता है
छिड़काव कक्ष की, समग्र पेंटिंग गुणवत्ता में सुधार।
1केबिन संरचना और आयाम
| विनिर्देश | विवरण |
| आंतरिक कार्य क्षेत्र | 15,100 (L) × 6,000 (W) × 6,000 (H) मिमी |
| बाहरी पदचिह्न | 15,230 (L) × 6,990 (W) × 6,600 (H) मिमी |
| दीवार निर्माण | 70 मिमी ईपीएस सैंडविच पैनल (सफेद); डबल-स्किन 0.426 मिमी स्टील; जीभ और ग्रूव असेंबली। |
| छत निर्माण | 50 मिमी ईपीएस पैनल; जस्ती स्टील की त्वचा। |
| फर्श / आधार | दो पंक्तियों का विन्यास; भारी शुल्क 30x4 फ्लैट बार + 8 मिमी घुमावदार स्टील ग्रिड; ग्राउंड-स्तरीय निष्कर्षण। |
2प्रवेश एवं प्रवेश प्रणाली
| प्रविष्टि प्रकार | विन्यास |

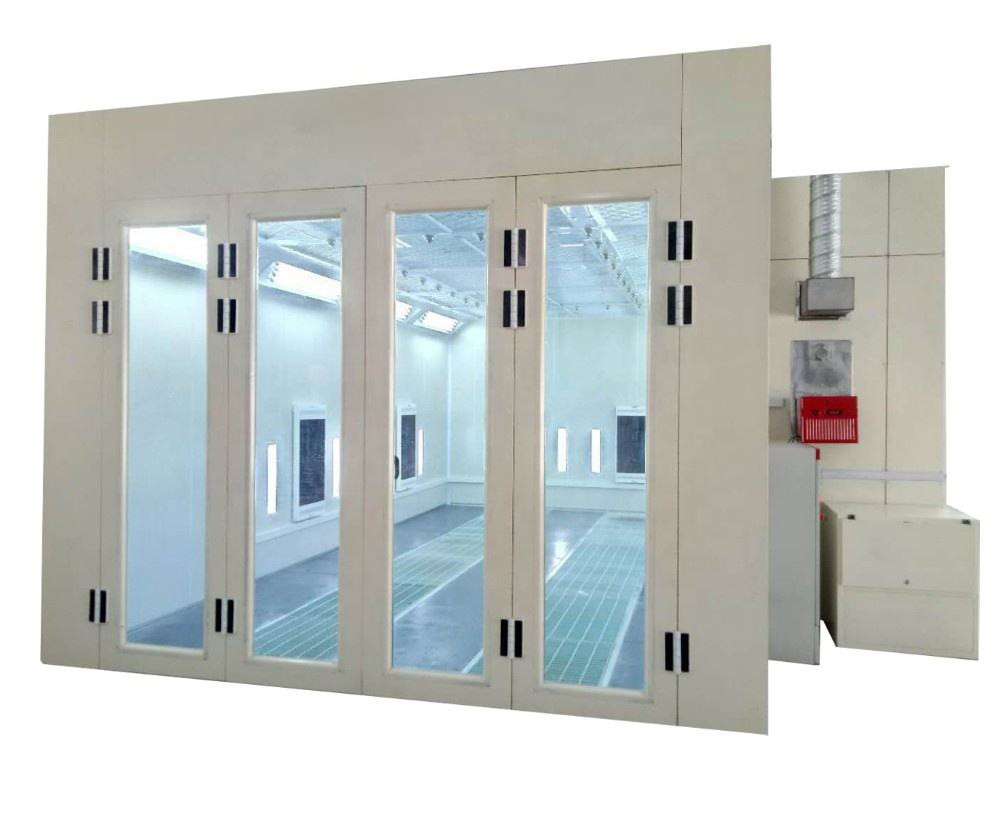

| मुख्य प्रवेश द्वार | 4-फोल्ड शीट मेटल डोर (4,000 W × 4,600 H मिमी); टेम्पर्ड ग्लास व्यूपोर्ट्स; ईपीएस कोर।(वैकल्पिकः इलेक्ट्रिक रोलर शटर) |
| कर्मचारी द्वार | 2 इकाइयां (800 W × 2,000 H मिमी); सुरक्षा दबाव ताले और अवलोकन कांच से लैस। |
3वेंटिलेशन और वायु प्रवाह विन्यास
| प्रणाली | मोटर और प्रदर्शन |
| इनटेक असेंबली |
प्रशंसक:4x डबल इनलेट सेंट्रीफ्यूगल (बाहरी रोटर) शक्तिः2 समूह (कुल 4 प्रशंसक); 7.5 kW प्रति मोटर हवा की मात्राः40,000 m3/h प्रवाह नियंत्रणःपनीमटिक डम्पर |
| निष्कर्षण विधानसभा |
प्रशंसक:2x बेल्ट-ड्राइव सेंट्रीफ्यूगल शक्तिः11 किलोवाट प्रति मोटर हवा की मात्राः4,000 m3/h (नामी) प्रवाह नियंत्रणःमैनुअल डिमपर |
| नलिका किट | इसमें प्रति समूह सीधे नलिकाएं (4x), 90° कोहनी (1x), 45° कोहनी (1x) शामिल हैं। |
4. हीटिंग और थर्मल प्रोसेसिंग
| घटक | विनिर्देश |
| बर्नर इकाई | 2x रिल्लो आरजी5एस (डीजल से चलने वाला) |
| हीट एक्सचेंजर | उच्च दक्षता SUS304 स्टेनलेस स्टील |
| ताप क्षमता | अधिकतम आउटपुटः 26,000 किलोवाट |
| प्रदर्शन |
छिड़कावः20°C तापमान वृद्धि बेकिंग:60 डिग्री सेल्सियस लक्ष्य (10-15 मिनट रैंप-अप) |
5फ़िल्टरेशन पदानुक्रम
| चरण | फ़िल्टर मीडिया | मानक |
| सेवन (पूर्व-फिल्टर) | प्राथमिक पॉकेट कपास | EN 779 / G3 |
| छत (फाइन) | पूर्ण गहराई विस्कोस उच्च दक्षता मीडिया | EN 779 / F5 |
| मंजिल (अवरोधक) | फाइबरग्लास पेंट-स्टॉप मैट | EN 779 / G3 |
| निकास (रासायनिक) | सक्रिय कार्बन के कण | VOC/गंध हटाने |
6विद्युत एवं प्रकाश व्यवस्था
| विशेषता | विवरण |
| कुल शक्ति भार | 56 किलोवाट |
| छत प्रकाश | 20 फिक्स्चर (4 ट्यूब प्रत्येक) = 80 ट्यूब |
| साइड वॉल लाइट्स | 22 फिक्स्चर (4 ट्यूब प्रत्येक) = 88 ट्यूब |
| प्रकाश तीव्रता | ≥ 1000 लक्स |
| नियंत्रण कक्ष | कार्यः मोड स्विच (स्प्रे/बेक), तापमान नियंत्रण, टाइमर, आपातकालीन स्टॉप, दबाव अलार्म, विफलता संकेतक। |
बड़े आकार के ऑटोमोबाइल स्प्रे कक्ष को शीर्ष पायदान तकनीकी विनिर्देशों के साथ विविध जरूरतों को पूरा करने के लिए डिज़ाइन किया गया है
और अनुकूलन योग्य विशेषताएं। आंतरिक आयाम 6900 × 3900 × 2650 मिमी (एल × डब्ल्यू × एच) हैं,
जबकि बाहरी माप 7000 × 5350 × 3400 मिमी (L × W × H) है। (अनुकूलित किया जा सकता है)मजबूत तहखाने
विशेषताएं जस्ती शीट झुकने hoarding, वर्ग ट्यूबों और एक मंजिल ग्रिड द्वारा समर्थित, एक समग्र लोड असर सुनिश्चित
2.4T की क्षमता, आवश्यकता के अनुसार समायोज्य।

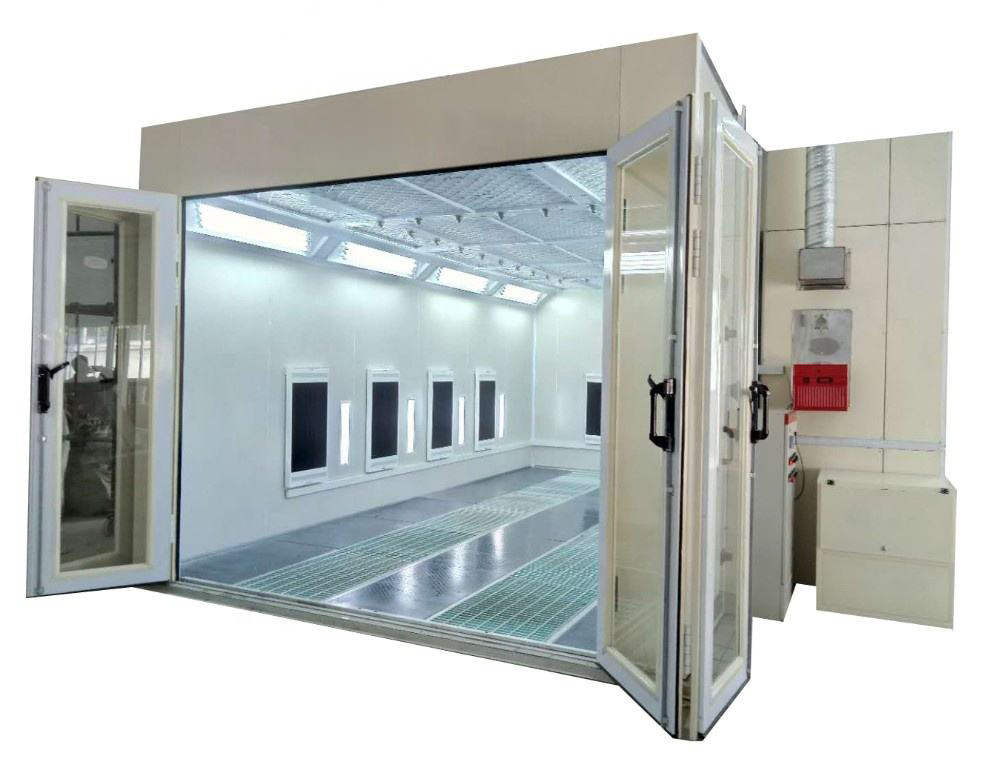

मुख्य प्रवेश द्वार, 3000 × 2600 मिमी (डब्ल्यू × एच), में वर्ग टेम्पर्ड ग्लास खिड़कियों और ईपीएस भरने के साथ तीन पत्तियां हैं।
एक अतिरिक्त कामकाजी दरवाजा, जिसका आकार 800×2000 मिमी (W×H) है, जिसमें एक दबाव लॉक और अवलोकन खिड़की शामिल है।
बूथों के ईपीएस दीवार पैनल और जस्ती शीट छत मजबूत इन्सुलेशन प्रदान करती हैं, वैकल्पिक सामग्री उपलब्ध है।
प्रकाश व्यवस्था 32 शीर्ष और 16 कमर एलईडी लैंप के साथ 1000Lux से अधिक प्रदान करता है।
इष्टतम हीटिंग के लिए एक Riello RG5S बर्नर द्वारा सहायता प्राप्त इनलेट और निकास। व्यापक निस्पंदन प्रणाली सुनिश्चित करती है
एक स्वच्छ कार्य वातावरण, जबकि इलेक्ट्रॉनिक नियंत्रण प्रणाली सटीक परिचालन नियंत्रण प्रदान करती है।
आवश्यकता 17kW पर खड़ा है।
