| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | CoatTech |
| प्रमाणन: | CE |
| मॉडल संख्या: | Bबूथ-A5 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD5000-USD10000/SET |
| पैकेजिंग विवरण: | नियमित फिल्म और कार्टन के साथ |
| प्रसव के समय: | जमा करने के 15 दिन बाद |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 30सेट/माह |
| नाम: | बड़े आकार का स्प्रे बूथ | बिजली की आपूर्ति:: | 380V/50Hz/3ph या अन्य विकल्प |
|---|---|---|---|
| ऊर्जा का उपयोग करना:: | डीजल, गैस, स्टीम, इलेक्ट्रिक या अन्य विकल्प | मुख्य दरवाजा:: | गुना शैली या इलेक्ट्रिक रोलिंग शैली |
| मोटर:: | चीनी ब्रांड या आयात ब्रांड | नियंत्रण sytem:: | स्विच शैली या पीएलसी टच स्क्रीन नियंत्रण |
| दीवार:: | मेटल शेल्ड, ईपीएस, विकल्प के लिए पु की रॉक ऊन | रंग:: | सफेद या अन्य विकल्प |
| आवेदन पत्र:: | बस/ट्रक या अन्य धातु उत्पाद | ऊर्जा स्रोतों:: | पानी, बिजली, गैस |
| कलई करना: | 10-50UM | डिमेंशन:: | जैसा कि आवश्यकता है |
| शोर स्तर: | ≤80DB | आकार: | बड़ा |
| सामग्री: | इस्पात | प्रयोग: | ऑटोमोटिव पेंटिंग, फर्नीचर पेंटिंग, औद्योगिक पेंटिंग |
| रंग: | सफ़ेद/कस्टमाइज़्ड | फ़िल्टर प्रणाली: | सीलिंग फ़िल्टर, फाइबरग्लास फ़िल्टर, सक्रिय कार्बन फ़िल्टर |
| दरवाजे का प्रकार: | रोल-अप दरवाजा/कस्टमाइज्ड | उत्पाद का प्रकार: | स्प्रे बूथ |
| प्रकाश: | नेतृत्व किया | तापन प्रणाली: | गैस बर्नर/डीजल बर्नर |
| वायु प्रवाह: | 25000m g/h | नियंत्रण प्रणाली: | पीएलसी नियंत्रण कक्ष |
| शक्ति: | 18.5KW/कस्टमाइज्ड | वोल्टेज: | 3*380वी 1*220वी |
| प्रमुखता देना: | इंडस्ट्रियल इंडोर पेंट बूथ,औद्योगिक बड़े आकार के स्प्रे बूथ,बसों की इनडोर पेंट बूथ |
||

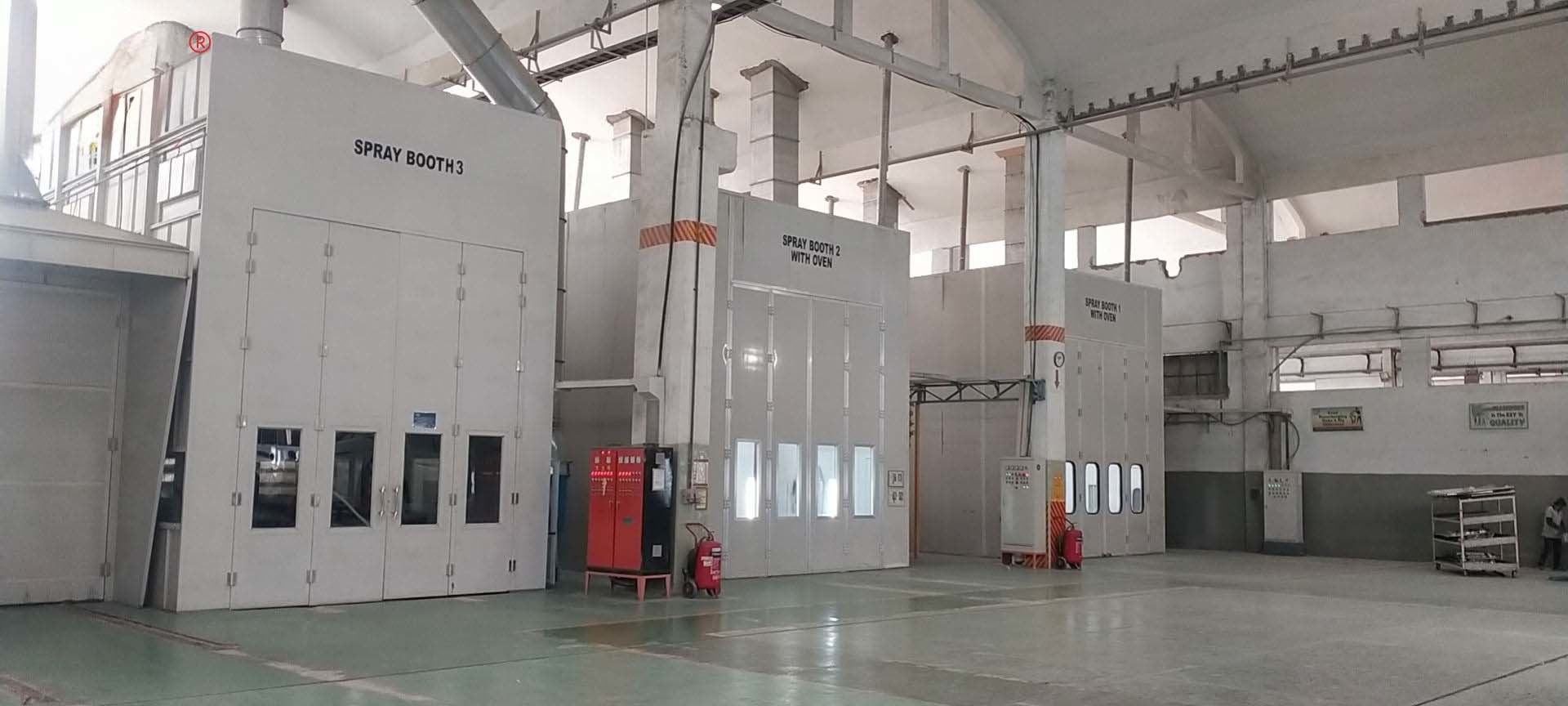

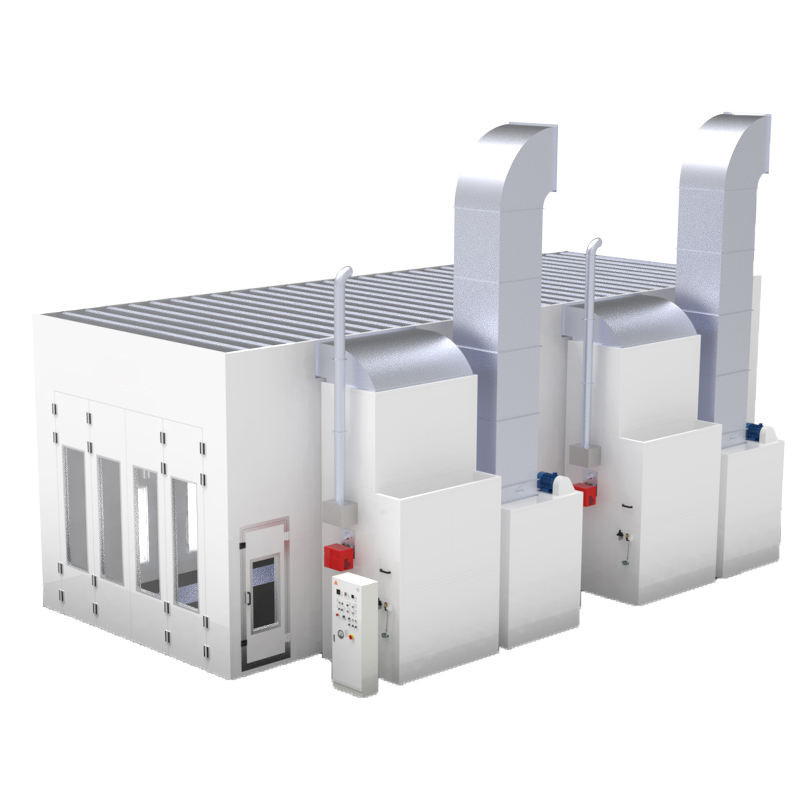

सटीक पेंटिंग के लिए सामने और काम के दरवाजे के साथ औद्योगिक स्प्रे बूथ
छिड़काव कक्ष की दीवार और छत के पैनल 0.426 मिमी की मोटाई के रंगीन स्टील प्लेट के साथ ईपीएस से बने होते हैं,
दीवार के पैनलों की मोटाई 70 मिमी है, जबकि छत के पैनलों की मोटाई 70 मिमी है।
50 मिमी मोटी. दोनों प्रकार के पैनलों को अतिरिक्त स्थायित्व के लिए स्टील के किनारों से सील किया जाता है. वैकल्पिक सामग्री जैसे
बेहतर थर्मल इन्सुलेशन और अग्नि प्रतिरोध के लिए रॉक वॉल और पीयू उपलब्ध हैं।
| घटक श्रेणी | कॉन्फ़िगरेशन और तकनीकी पैरामीटर |
| आंतरिक कार्यक्षेत्र | 15,000 मिमी (एल) × 5,000 मिमी (डब्ल्यू) × 5,000 मिमी (एच) |
| बाहरी पदचिह्न | 15,130 मिमी (एल) × 6,890 मिमी (डब्ल्यू) × 5,600 मिमी (एच) |
| नींव और फर्श |
लेआउटःदो पंक्तियों की ग्रिड विन्यास। सामग्रीः30x4 मिमी की फ्लैट बार जोड़ी 8 मिमी के घुमावदार स्टील के साथ। मात्राः24 अलग-अलग ग्रिड सेक्शन। निकासी पथःग्राउंड लेवल (साइडवॉल ड्राफ्ट वैकल्पिक) |
| मुख्य प्रवेश द्वार |
एपर्चर:4,000 मिमी (डब्ल्यू) × 4,600 मिमी (एच). डिजाइनःचार पत्तियों वाली फोल्डिंग शीट धातु संरचना। ग्लास:चौकोर कठोर सुरक्षा कांच। कोर:ईपीएस इन्सुलेशन विकल्प:विद्युत रोलिंग शटर उपलब्ध है। |
| सेवा पहुँच |
मात्राःदो इकाइयां। आकारः800 mm × 2,000 mm सुरक्षाःदबाव-रिलिफ लॉक और व्यूपोर्ट से लैस। |
| केबिन का आवरण (दीवारें) |
प्रकारःमिश्रित ईपीएस सैंडविच बोर्ड विनिर्देशः70 मिमी मोटी (वास्तविक चौड़ाई 1150 मिमी) समाप्तः0.426 मिमी सफेद स्टील त्वचा. किनाराःदोहरी सील स्टील स्ट्रिप्स। विकल्प विकल्पःरॉक वॉल या पॉलीयूरेथेन (पीयू) |
| छत संरचना |
प्रकारःईपीएस कम्पोजिट बोर्ड। विनिर्देशः50 मिमी मोटी (वास्तविक चौड़ाई 1150 मिमी) समाप्तः0.426 मिमी सफेद स्टील त्वचा. |
| प्रकाश व्यवस्था |
छत सरणीः20 सेट (4 ट्यूब/सेट) = 80 यूनिट (18W) साइड सरणीः22 सेट (4 ट्यूब/सेट) = 88 यूनिट (18W) प्रकारःएलईडी, विस्फोट-सबूत आवास। तीव्रता:≥ 1000 लक्स |
| प्रवेश वेंटिलेशन |
समूह:दो इकाइयां। प्रशंसक विनिर्देशः4x डबल इनलेट सेंट्रिफ्यूगल (बाहरी रोटर) मोटर:7.5 किलोवाट प्रति प्रशंसक. क्षमताः40,000 m3/h. गतिः0.25 मी/सेकंड (बिना भार के) डिमपर्स:वायवीय समायोजन। |
| निकास वेंटिलेशन |
समूह:दो इकाइयां। प्रशंसक विनिर्देशः2x डबल-इनलेट सेंट्रीफ्यूगल (बेल्ट/पुली ड्राइव) मोटर:11 किलोवाट प्रति पंखा। क्षमताः4,000 m3/h (नोमिनल प्रति स्पेसिफिकेशन) डिमपर्स:मैनुअल समायोजन। |
| आवास निर्माण |
संरचना:वेल्डेड स्क्वायर ट्यूब + एल्यूमीनियम टी फ्रेम। समाप्तःसफेद कोटिंग। इन्सुलेशनः20 मिमी मशीन से बना रॉक वूल मास्क। |
| थर्मल सिस्टम |
बर्नर:2x रिल्लो आरजी5एस (डीजल) हीट एक्सचेंजर:SUS304 स्टेनलेस स्टील. आउटपुटःअधिकतम 26,000 किलोवाट (थर्मल रेटिंग) छिड़काव मोडः+20 डिग्री सेल्सियस की वृद्धि (पर्यावरण से लक्ष्य तक) । बेकिंग मोडःलक्ष्य 60 डिग्री सेल्सियस (1015 मिनट रैंप-अप समय) । |
| निस्पंदन चरण |
चरण 1 (प्रवेश):ग्रेड G3 प्राथमिक पॉकेट कॉटन (EN 779) चरण 2 (ऊपरी सीमा):F5 पूर्ण गहराई विस्कोस मीडिया (EN 779) चरण 3 (मंजिला):फाइबरग्लास मिस्ट अरेस्टर (जी3) चरण 4 (आउटलेट):सक्रिय कार्बन (वीओसी/बेंज़ीन अवशोषण) |
| नियंत्रण इंटरफ़ेस |
कार्य:मोड चयनकर्ता (स्प्रे/बेक), तापमान नियंत्रक, चक्र टाइमर। सुरक्षाःआपातकालीन स्टॉप, विफलता संकेतक, दबाव अलार्म, तापमान सीमा। गेज:वोल्टमीटर, एम्पमीटर, प्रेशर गेज। |
| नलिका किट |
समलैंगिक:प्रति समूह 4 अनुभाग (1000 मिमी3) झुकना:1x 90° कोहनी, 1x 45° कोहनी प्रति समूह। |
| कुल विद्युत भार | 56 किलोवाट |
बड़े आकार के ऑटोमोबाइल स्प्रे कक्ष को शीर्ष पायदान तकनीकी विनिर्देशों के साथ विविध जरूरतों को पूरा करने के लिए डिज़ाइन किया गया है
और अनुकूलन योग्य विशेषताएं। आंतरिक आयाम 6900 × 3900 × 2650 मिमी (एल × डब्ल्यू × एच) हैं,
जबकि बाहरी माप 7000 × 5350 × 3400 मिमी (L × W × H) है। (अनुकूलित किया जा सकता है)मजबूत तहखाने
विशेषताएं जस्ती शीट झुकने hoarding, वर्ग ट्यूबों और एक मंजिल ग्रिड द्वारा समर्थित, एक समग्र लोड असर सुनिश्चित
2.4T की क्षमता, आवश्यकता के अनुसार समायोज्य।
मुख्य प्रवेश द्वार, 3000 × 2600 मिमी (डब्ल्यू × एच), में वर्ग टेम्पर्ड ग्लास खिड़कियों और ईपीएस भरने के साथ तीन पत्तियां हैं।
एक अतिरिक्त कामकाजी दरवाजा, जिसका आकार 800×2000 मिमी (W×H) है, जिसमें एक दबाव लॉक और अवलोकन खिड़की शामिल है।
बूथों के ईपीएस दीवार पैनल और जस्ती शीट छत मजबूत इन्सुलेशन प्रदान करती हैं, वैकल्पिक सामग्री उपलब्ध है।
प्रकाश व्यवस्था 32 शीर्ष और 16 कमर एलईडी लैंप के साथ 1000Lux से अधिक प्रदान करता है।
इष्टतम हीटिंग के लिए एक Riello RG5S बर्नर द्वारा सहायता प्राप्त इनलेट और निकास। व्यापक निस्पंदन प्रणाली सुनिश्चित करती है
एक स्वच्छ कार्य वातावरण, जबकि इलेक्ट्रॉनिक नियंत्रण प्रणाली सटीक परिचालन नियंत्रण प्रदान करती है।
आवश्यकता 17kW पर खड़ा है।
