| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | CoatTech |
| प्रमाणन: | CE |
| मॉडल संख्या: | बीबूथ-3 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | USD5000-USD10000/SET |
| पैकेजिंग विवरण: | नियमित फिल्म और कार्टन के साथ |
| प्रसव के समय: | जमा करने के 15 दिन बाद |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 30सेट/माह |
| नाम: | बड़े आकार का स्प्रे बूथ | बिजली की आपूर्ति:: | 380V/50HZ/3Ph या अन्य विकल्प |
|---|---|---|---|
| ऊर्जा का उपयोग करना:: | डीजल, गैस, भाप, बिजली या अन्य विकल्प | मुख्य द्वार:: | फोल्ड स्टाइल या इलेक्ट्रिक रोलिंग स्टाइल |
| मोटर:: | चीनी ब्रांड या आयात ब्रांड | नियंत्रण प्रणाली:: | स्विच शैली या पीएलसी टच स्क्रीन नियंत्रण |
| दीवार:: | विकल्प के लिए पीयू के मेटल शेल्ड, ईपीएस, रॉक वूल | रंगः: | सफेद या अन्य विकल्प |
| आवेदनः: | बस/ट्रक या अन्य धात्विक उत्पाद | ऊर्जा स्रोत:: | पानी, बिजली, गैस |
| कोटिंग: | 10-50um | आयाम:: | आवश्यकता के अनुसार |
| शोर स्तर: | ≤80 डीबी | आकार: | बड़ा |
| सामग्री: | स्टील | प्रयोग: | ऑटोमोटिव पेंटिंग, फर्नीचर पेंटिंग, औद्योगिक पेंटिंग |
| रंग: | सफ़ेद/कस्टमाइज़्ड | फ़िल्टर प्रणाली: | सीलिंग फ़िल्टर, फाइबरग्लास फ़िल्टर, सक्रिय कार्बन फ़िल्टर |
| दरवाजे का प्रकार: | रोल-अप दरवाजा/कस्टमाइज्ड | उत्पाद का प्रकार: | स्प्रे बूथ |
| प्रकाश व्यवस्था: | एलईडी | तापन प्रणाली: | रीएलो ब्रांड बर्नर |
| वायु प्रवाह: | 25000m³/घंटा | नियंत्रण प्रणाली: | पीएलसी नियंत्रण कक्ष |
| शक्ति: | 18.5KW/कस्टमाइज्ड | वोल्टेज: | 3*380वी 1*220वी |
| प्रमुखता देना: | इंडस्ट्रियल इंडोर पेंट बूथ,औद्योगिक बड़े आकार के स्प्रे बूथ,बसों की इनडोर पेंट बूथ |
||

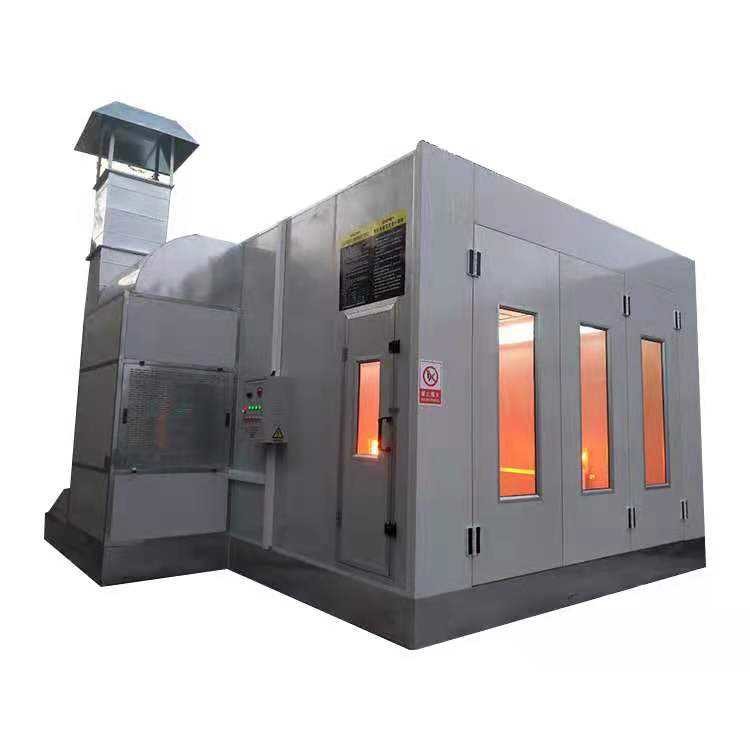

भारी-कर्तव्य अनुप्रयोगों के लिए मजबूत निर्माण के साथ औद्योगिक ग्रेड स्प्रे बूथ
छिड़काव कक्ष के तहखाने में 30x4 फ्लैट लोहे की दो पंक्तियाँ और ₹8 घुमावदार स्टील फर्श ग्रिल्स (24 टुकड़े) हैं
जमीन के दोनों ओर, एक वैकल्पिक साइड दीवार निकास के साथ। इस डिजाइन हवा के प्रवाह और वेंटिलेशन को बढ़ाता है
कक्ष के भीतर, एक स्वच्छ और कुशल पेंटिंग वातावरण सुनिश्चित।
बड़े वाहनों और घटकों के वजन का समर्थन करता है, सभी पेंटिंग कार्यों के लिए एक स्थिर आधार प्रदान करता है।
|
अंदर आयाम |
15000 × 5000 × 5000 मिमी (L × W × H) |
|
बाह्य आयाम |
15130 × 6890 × 5600 मिमी (एल × डब्ल्यू × एच) |
| तहखाने | जमीन के दोनों ओर 30x4 फ्लैट आयरन + ₹8 घुमावदार स्टील फर्श ग्रिल्स (24 टुकड़े) की 2 पंक्तियाँ हैं (वैकल्पिक साइड वॉल निकास) |

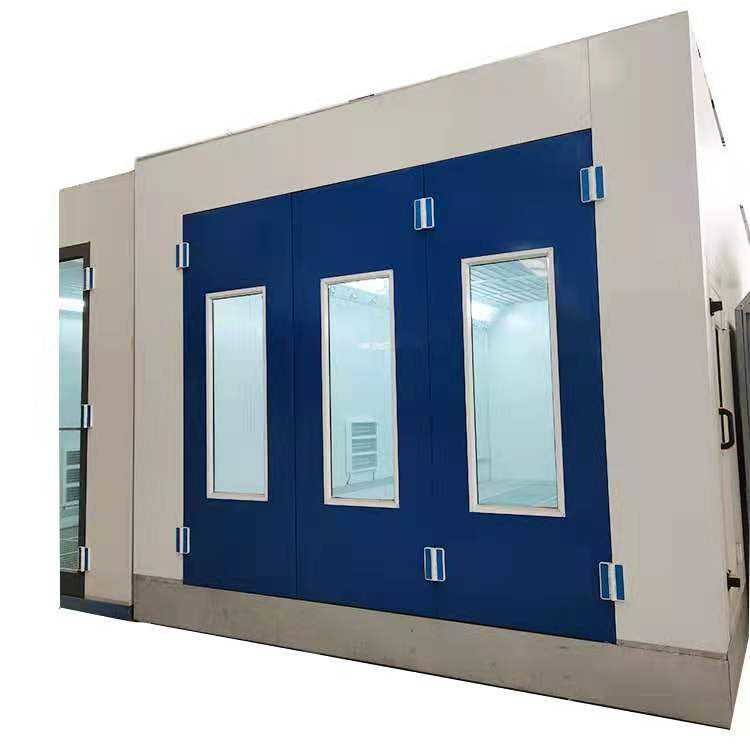

| सामने का दरवाजा | दरवाजे का आकारः 4000 × 4600 मिमी (W × H), शीट धातु झुकने दरवाजा, 4 दरवाजे पत्तियों, वर्ग प्रबलित कांच खिड़की, भरनेः ईपीएस.और गेट को इलेक्ट्रिक रोलिंग शटर से लैस किया जा सकता है) |
| कामकाजी दरवाजा |
2 सेट, काम के दरवाजे का आकारः 800×2000mm (W×H), के साथ सुसज्जित दबाव ताला और कांच का अवलोकन खिड़की |
| दीवार पैनल |
ईपीएस दीवार पैनल, प्रभावी चौड़ाई 1150mm, कुल मोटाई 70mm, रंग स्टील प्लेट मोटाईः 0.426 मिमी, सफेद, दोनों तरफ से सील स्टील किनारों; (रॉक ऊन, पु वैकल्पिक) |
| छत |
ईपीएस दीवार पैनल, प्रभावी चौड़ाई 1150mm, कुल मोटाई 50mm, रंग स्टील प्लेट मोटाईः 0.426 मिमी, सफेद, दोनों तरफ से सील स्टील किनारों; (रॉक ऊन, पु वैकल्पिक) |

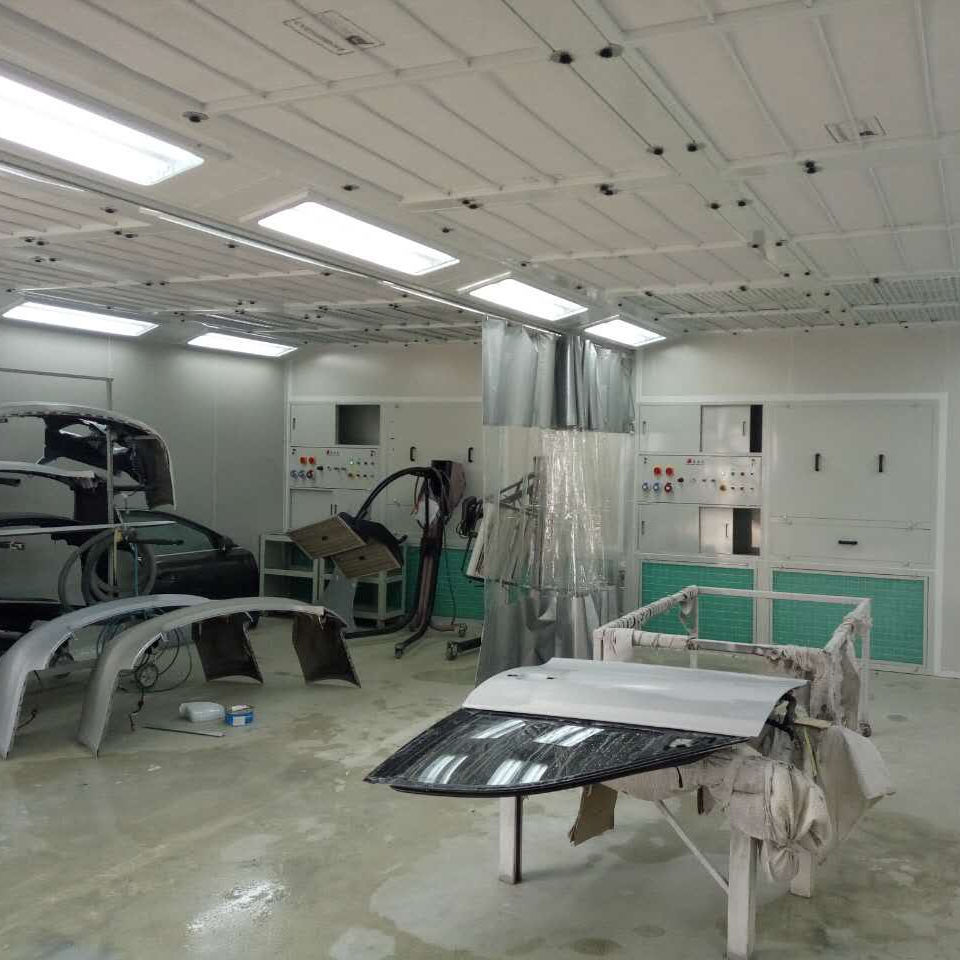

| प्रकाश |
शीर्ष प्रकाश व्यवस्थाः 20 समूह × 4 पीसी = 80 पीसी 18W दीपक कमर प्रकाश व्यवस्थाः 22 समूह × 4 पीसी = 88 पीसी 18W लैंप ट्यूब, एलईडी दीपक ट्यूब, विस्फोट-प्रूफ लाइट बॉक्स प्रकाश ≥1000Lux |
|

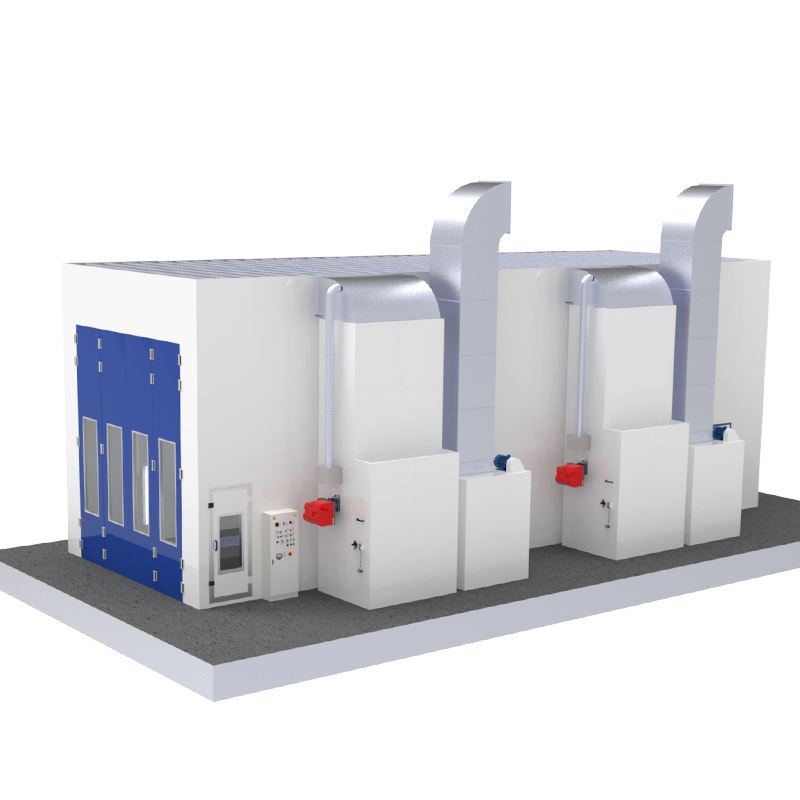

वायु इकाई स्थापना |
साइड से हवा का प्रवेश, पीछे से निकास, वर्ग ट्यूब वेल्डिंग + एल्यूमीनियम टी फ्रेम, सफेद पेंट, उच्च शक्ति वाली मशीन निर्मित 20 मिमी मोटी रॉक ऊन बोर्ड मास्क |
|
मेकअप वायु इकाई (2 समूह) |
प्रत्येक समूह में 2 बाहरी रोटर डबल-इनलेट सेंट्रीफ्यूगल प्रशंसक हैं, एकल मोटर शक्तिः 7.5KW; कुल प्रवाहः 40000m3 / h, नो-लोड हवा की गतिः 0.25m/s; हवा की आपूर्ति वायवीय समायोजन डम्पर,चक्र प्रारंभ वायवीय डिमपर . |
|
थका हुआ वायु इकाई (2 समूह) |
प्रत्येक समूह 1 डबल-इनलेट सेंट्रीफ्यूगल पंखे, पुली ड्राइव, एकल मोटर शक्ति से सुसज्जित हैः 11KW; कुल प्रवाहः 4000m3 / h, नो-लोड हवा की गतिः 0.25m/s; निकास मैनुअल समायोजन डम्पर। |
|
ताप प्रणाली (2 सेट) |
प्रत्येक समूह एक Riello RG5S डीजल बर्नर के साथ सुसज्जित है अधिकतम गर्मी आउटपुट 26,000KW; 304 स्टेनलेस स्टील हीट एक्सचेंज ओवन से सुसज्जित; तापमान वृद्धि पेंटिंगः 20°C (स्प्रे की स्थिति में 0°C से 20°C तक); बेकिंग पेंटः10-15 मिनट (20° से 60oС तक) पेंट की स्थिति(प्राकृतिक गैस हीटिंग, विद्युत हीटिंग ट्यूब हीटिंग, और इन्फ्रारेड बेकिंग लैंप हीटिंग का चयन किया जा सकता है) |
|
फ़िल्टरिंग प्रणाली |
वायु आपूर्ति प्राथमिक फिल्टर कपासः एन 779 स्तरः जी 3 2 उप-उच्च दक्षता निस्पंदनः पूर्ण गहराई त्रि-आयामी चिपचिपाहट; EN799 स्तरः F5, 3 ग्लास फाइबर पेंट प्रतिरोधी कपास कंबल फिल्टरेशनः एन 779 स्तरः जी 3; 4सक्रिय कार्बन कणों की निस्पंदनः निकास गैस में बेंजीन और एक्सिलिन को अवशोषित करता है |
| इलेक्ट्रॉनिक नियंत्रण प्रणाली | स्प्रे पेंटिंग, हीटिंग स्प्रे पेंटिंग, बेकिंग पेंट, सूखने का समय सेटिंग, प्रकाश स्विच, दोष संकेतक प्रकाश, तापमान नियंत्रक, बिजली स्विच, आपातकालीन स्टॉप स्विच, टाइमर,तापमान सीमित करनेवाला, एम्पीमीटर, वोल्टमीटर, प्रेशर गेज, प्रेशर अलार्म |
|
पाइपलाइन प्रणाली
|
प्रत्येक वायु आपूर्ति और निकास समूह में 10 00 x 10 00 x 1000 मिमी के सीधे वायु नलिकाओं के 4 खंड, 10 00 x 10 00 मिमी 90° कोहनी के 1 खंड और 10 00 x 10 00 मिमी 45° कोहनी के 1 खंड होते हैं। |
| कुल शक्ति | 56 किलोवाट |
बड़े आकार के ऑटोमोबाइल स्प्रे कक्ष को शीर्ष पायदान तकनीकी विनिर्देशों के साथ विविध जरूरतों को पूरा करने के लिए डिज़ाइन किया गया है
और अनुकूलन योग्य विशेषताएं। आंतरिक आयाम 6900 × 3900 × 2650 मिमी (एल × डब्ल्यू × एच) हैं, (अनुकूलित किया जा सकता है)
जबकि बाहरी माप 7000 × 5350 × 3400 मिमी (एल × डब्ल्यू × एच) है। (अनुकूलित किया जा सकता है)मजबूत तहखाने
विशेषताएं जस्ती शीट झुकने hoarding, वर्ग ट्यूबों और एक मंजिल ग्रिड द्वारा समर्थित, एक समग्र लोड असर सुनिश्चित
2.4T की क्षमता, आवश्यकता के अनुसार समायोज्य।
मुख्य प्रवेश द्वार, 3000 × 2600 मिमी (W × H), में वर्ग टेम्पर्ड ग्लास खिड़कियों और EPS भरने के साथ तीन पत्तियां हैं।
एक अतिरिक्त कामकाजी दरवाजा, जिसका आकार 800×2000 मिमी (W×H) है, जिसमें एक दबाव लॉक और अवलोकन खिड़की शामिल है।
बूथ के ईपीएस दीवार पैनल और जस्ती चादर की छत मजबूत इन्सुलेशन प्रदान करती है, वैकल्पिक सामग्री उपलब्ध है।
प्रकाश व्यवस्था 32 शीर्ष और 16 कमर एलईडी लैंप के साथ 1000Lux से अधिक प्रदान करता है।
इष्टतम हीटिंग के लिए एक Riello RG5S बर्नर द्वारा सहायता प्राप्त इनलेट और निकास। व्यापक निस्पंदन प्रणाली सुनिश्चित करती है
एक स्वच्छ कार्य वातावरण, जबकि इलेक्ट्रॉनिक नियंत्रण प्रणाली सटीक परिचालन नियंत्रण प्रदान करती है।
आवश्यकता 17kW है।
