पेशेवर फर्श कन्वेयर कोटिंग लाइन उच्च गुणवत्ता खत्म निर्बाध संचालन

बिना इंजन के ट्रांसलेशन वाहन + ग्राउंड कन्वेयर चेन।

उद्देश्य:

कम उत्पादकता वाले बड़े, भारी वर्कपीस के सतह उपचार के लिए प्रयोग किया जाता है

आवश्यकताएँ;

प्रक्रिया प्रवाहः

टुकड़े पर-->sanding--> सफाई--> सुखाने--> स्प्रे पेंटिंग--> बेकिंग पेंट--> टुकड़े बंद;

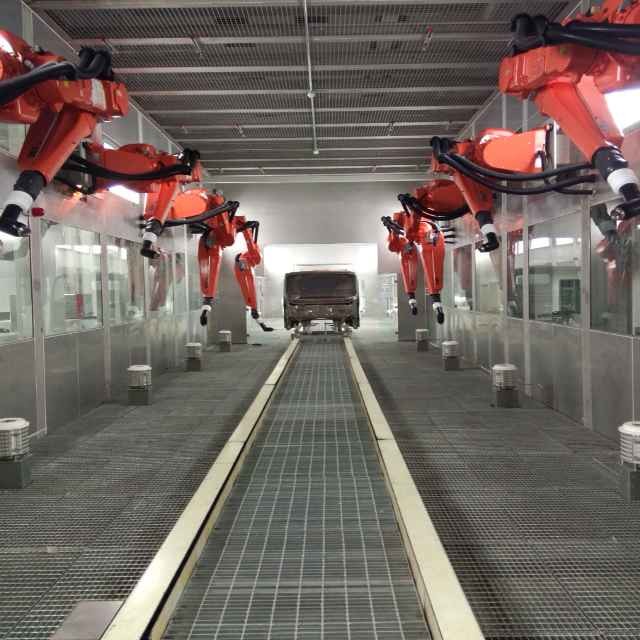

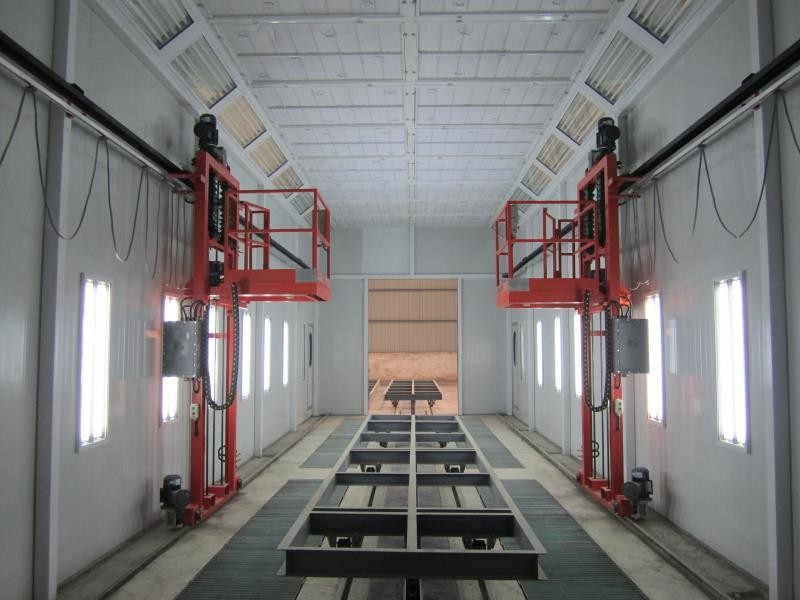

कमरे की संरचना में शामिल हैंः चमकाने का कमरा, सफाई कक्ष, सुखाने का कमरा, स्प्रे पेंटिंग कक्ष और बेकिंग कक्ष (उत्पाद के अनुसार अनुकूलित);

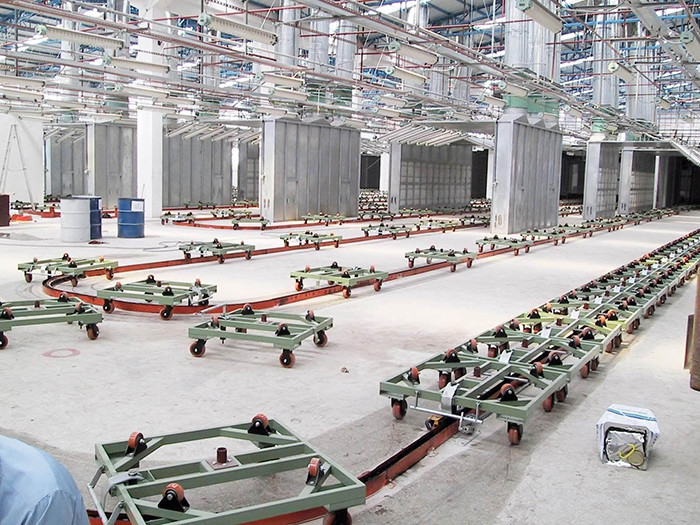

अनुवाद कार: यह I-बीम और चैनल स्टील से वेल्डेड और बनाई गई है, और सतह 8 मिमी मोटी स्टील प्लेट से सपाट है;

ग्राउंड कन्वेयर चेन उपकरण का विवरणः

यह मुख्य रूप से ड्राइविंग डिवाइस, कर्षण श्रृंखला, तनाव डिवाइस और कन्वेयर से बना है

ट्रैक।

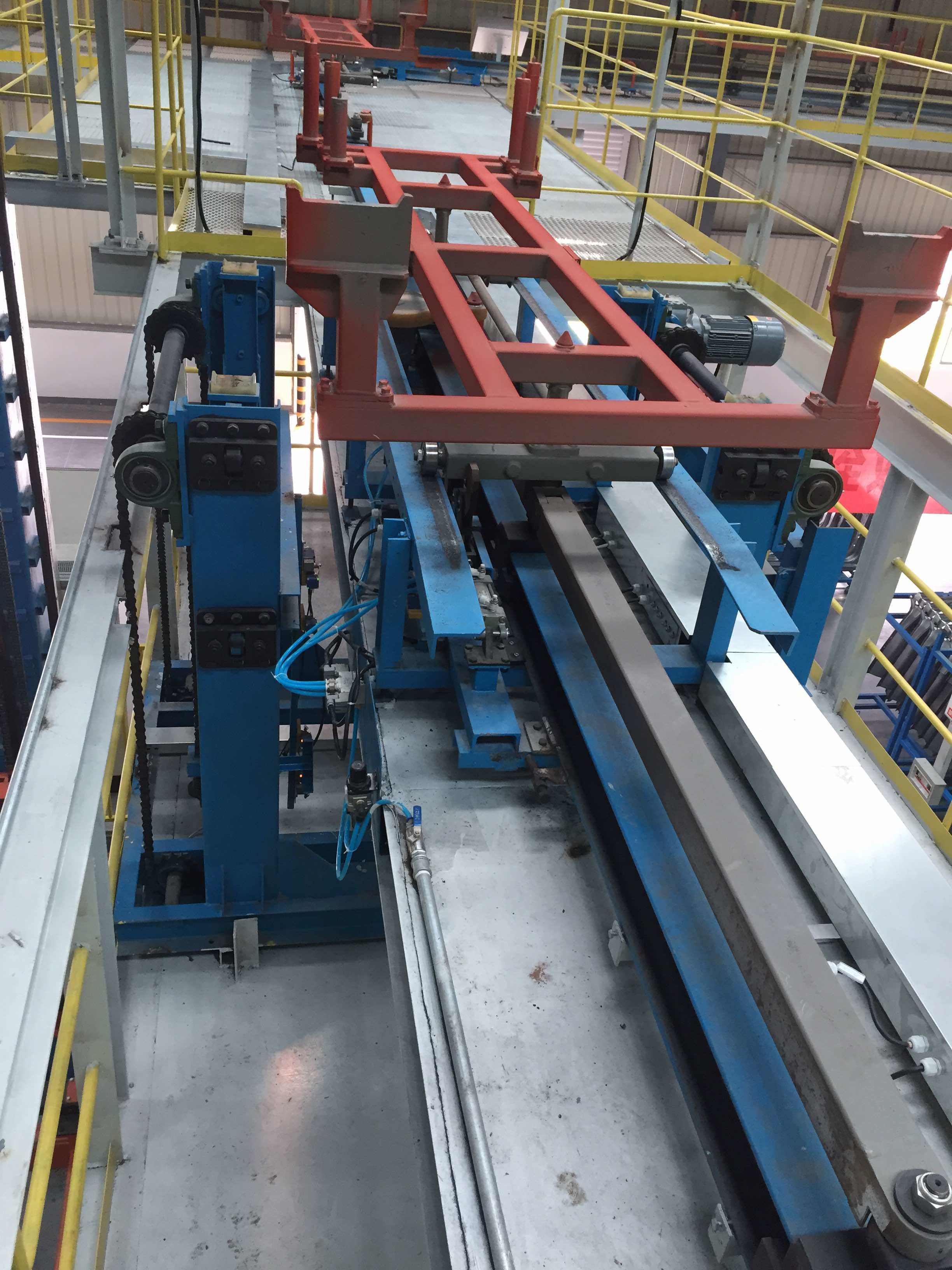

(1)ड्राइविंग डिवाइस

ड्राइविंग डिवाइस की शक्ति मोटर-रिड्यूसर और ट्रांसमिशन श्रृंखला के माध्यम से ड्राइविंग धुरी को प्रेषित की जाती है। अंत में ड्राइविंग रस्सी कन्वेयर को चलाती है

श्रृंखला, कन्वेयर चेन को कन्वेयर चेन ट्रैक के साथ आगे बढ़ने के लिए; एक साइक्लोइडल पिनव्हील रिड्यूसर का उपयोग ट्रांसमिशन दक्षता में काफी सुधार कर सकता है। , और

आंदोलन विश्वसनीय है।

(2) कर्षण श्रृंखला

श्रृंखला में पिन शाफ्ट, चेन प्लेट, पुशर चेन प्लेट और रोलर स्लीव शामिल है।

आवश्यकताओं के अनुसार पुशर स्पेसिंग को विभिन्न आकारों में इकट्ठा किया जा सकता है।

बस काम की लय की जरूरतों को पूरा करने के लिए।

इस श्रृंखला के कन्वेयर चेन में सभी उच्च गुणवत्ता वाले मैंगनीज स्टील का उपयोग चेन प्लेट के रूप में किया जाता है, और सभी को कारखाने छोड़ने से पहले विशिष्ट तन्यता परीक्षणों की आवश्यकता होती है।

(3)टेंशन डिवाइस

यह यंत्र यह सुनिश्चित करता है कि पूरी कन्वेयर श्रृंखला हमेशा एक अपेक्षाकृत स्थिर

ऑपरेशन के दौरान तनाव। एक ही समय में, यह अवशोषित या क्षतिपूर्ति कर सकते हैं

कन्वेयर चेन की स्थापना त्रुटि, ऑपरेशन के दौरान थर्मल विस्तार, संकुचन और बल विरूपण के कारण विस्तार और संकुचन।सुनिश्चित करें कि कन्वेयर श्रृंखला ड्राइव डिवाइस के बाहर घुमाव बिंदु पर एक प्रारंभिक तनाव है और उपकरणों है कि पूरी लाइन में नकारात्मक तनाव उत्पन्न खत्म.

इस श्रृंखला के तनाव उपकरण मुख्य रूप से तनाव के लिए पेंच छड़ें का उपयोग करते हैं। इसकी संरचना हैः

अपेक्षाकृत सरल और कॉम्पैक्ट, और इसकी तनाव बल अपेक्षाकृत स्थिर है;

(4)कन्वेयर ट्रैक

ट्रॉली ट्रैक 30kg/m लाइट रेल को अपनाता है

निर्माण), चलने वाले पहियों में हल्के रेल स्टील के पहियों का उपयोग किया जाता है, और ट्रॉली ब्रैकेट सभी एक ठोस संरचना के साथ, सेक्शन स्टील से वेल्डेड होते हैं;

पूरी लाइन पीएलसी नियंत्रण, stepless गति समायोजन को अपनाता है, और के साथ सुसज्जित है

कई प्रेरण जांच और नियंत्रण बटन।
